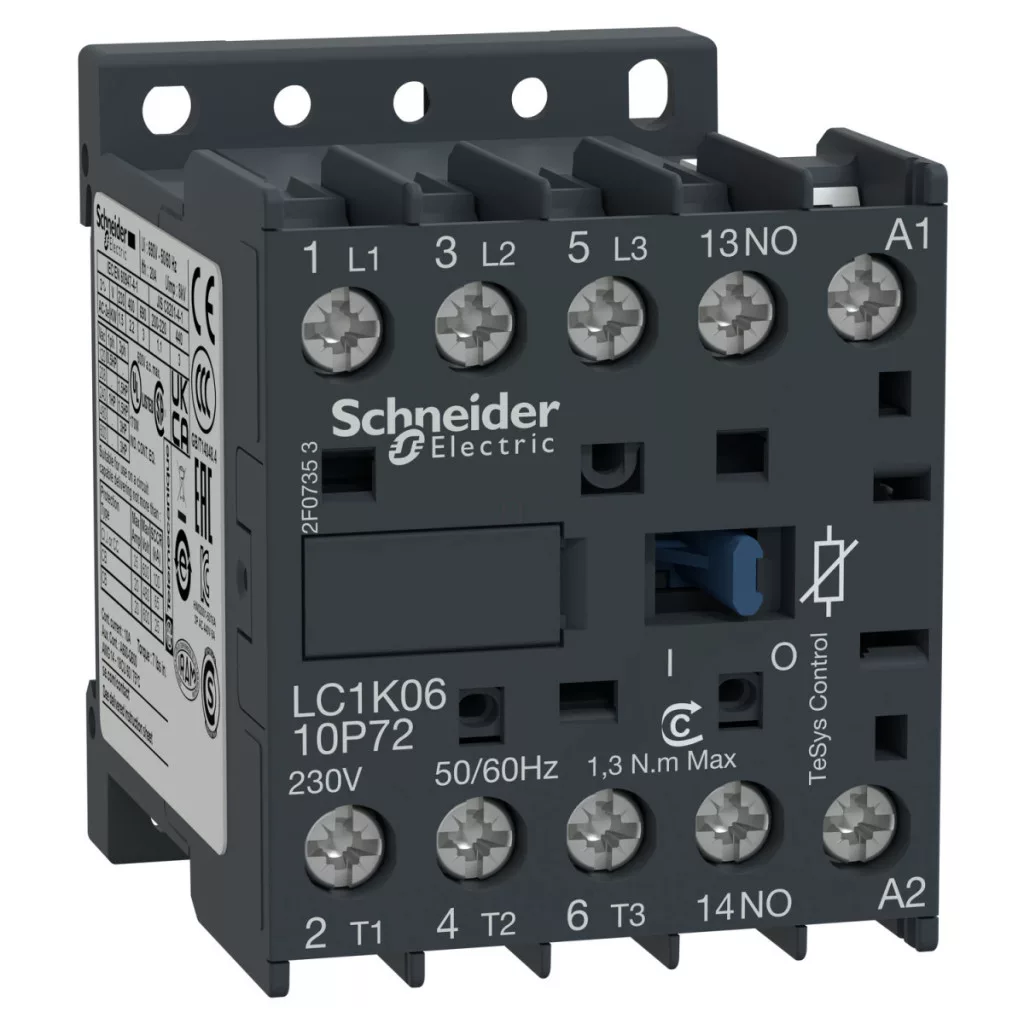

Contactorul de tip LC1K0610P72 din seria TeSys K de la Schneider Electric este un dispozitiv de comutare electric compact, dar extrem de fiabil, conceput în principal pentru sarcini de comandă a motoarelor. Acest contactor cu 3 poli are un curent nominal de 6 amperi și o bobină de comandă de 230 V c.a., fiind deosebit de potrivit pentru utilizarea în medii industriale. Contactorul TeSys K LC1K0610P72 este perfect adecvat pentru categoriile de utilizare AC-3 și AC-3e, unde poate funcționa fiabil chiar și la tensiuni de lucru de până la 440 V. Contactorul dispune de 3 contacte principale NO (de închidere) și 1 contact auxiliar NO, ceea ce asigură o utilizare universală. Comanda se realizează cu o tensiune de comandă de 230 V CA 50/60 Hz, care este un standard frecvent în automatizarea industrială. Din punct de vedere al puterii motorului, dispozitivul este adecvat pentru comutarea motoarelor cu puteri de 1,5 kW la 220-230 V, 2,2 kW la 380-415 V și 3 kW la 440/690 V, atât în modurile de funcționare AC-3, cât și AC-3e. În categoria AC-4, acesta poate fi utilizat cu aceleași valori de putere, ceea ce permite o utilizare versatilă în mediul industrial. Din punct de vedere al parametrilor tehnici, dispozitivul are o rezistență nominală la tensiune de impuls de 8 kV și aparține categoriei de supratensiune III. Curentul termic convențional măsurat în aer liber este de 20 A pentru circuitul principal (la 60 °C) și de 10 A pentru circuitul de semnalizare (la 50 °C). Capacitatea de pornire este de 110 A CA atât pentru circuitul principal, cât și pentru circuitul de semnalizare, în conformitate cu standardul IEC 60947. Capacitatea de întrerupere la diferite niveluri de tensiune: 110 A la 220-230 V, 110 A la 380-400 V, 110 A la 415 V, 110 A la 440 V, 80 A la 500 V și 70 A la 660-690 V. Capacitatea de încărcare de curent pe termen scurt a contactorului magnetic este, de asemenea, remarcabilă, de exemplu, până la 90 A timp de 1 secundă sau până la 20 A pentru o durată mai mare de 15 minute la 50 °C în cazul circuitului principal. Produsul are o înălțime de 58 mm, o lățime de 45 mm și o adâncime de 57 mm, cântărind doar 0,18 kg, ceea ce îl face deosebit de potrivit pentru aplicații în care economisirea spațiului este un aspect important. Montarea se poate face pe șină sau pe placă, iar bornele permit conectarea a 1 sau 2 fire cu secțiuni diferite (în variantă solidă, torsadată sau cu capete izolate). Durabilitatea sa mecanică este de 10 milioane de cicluri de comutare, în timp ce durata de viață electrică este de 1,3 milioane de cicluri în modurile de funcționare AC-3 și AC-3e, până la 440 V, și de 0,05 milioane de cicluri în modul de funcționare AC-4, până la 440 V. Aparatul are gradul de protecție la atingere IP2X conform standardului VDE 0106 și deține diverse certificări, precum CB Scheme, CCC, UL, CSA, EAC, CE și UKCA.
Schneider Electric TeSys K - LC1K0610P72 - Contactor magnetic 6 A 230 V c.a. - Specificații tehnice
Caracteristici principale
Seria: TeSys
Tipul produsului: Contactor
Abrevierea dispozitivului: LC1K
Aplicația dispozitivului: Comandă
Aplicația contactorului: Comanda motorului
Caracteristici suplimentare
Categorie de utilizare: AC-3, AC-3e, AC-4
Descrierea polilor: 3P
Compoziția contactelor de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V CA <= 400 Hz
Circuit de semnal: <= 690 V CA <= 400 Hz
Curent nominal de funcționare [Ie]: 6 A (la < 60 °C) <= 440 V CA pentru circuitul de curent puternic AC-3
6 A (la < 60 °C) <= 440 V CA în circuit de putere AC-3e
Tipul circuitului de comandă: CA 50/60 Hz
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
Puterea motorului kW: 1,5 kW 220...230 V CA 50/60 Hz CA-3
2,2 kW 380...415 V CA 50/60 Hz CA-3
3 kW 440/690 V CA 50/60 Hz CA-3
1,5 kW 220...230 V CA 50/60 Hz CA-3e
2,2 kW 380...415 V CA 50/60 Hz CA-3e
3 kW 440/690 V CA 50/60 Hz CA-3e
1,5 kW 220...230 V CA 50/60 Hz CA-4
2,2 kW 380...415 V CA 50/60 Hz CA-4
3 kW 440/690 V CA 50/60 Hz CA-4
Componența contactelor auxiliare: 1 NO
Rezistență nominală la tensiune de impuls [Uimp]: 8 kV
Categoria de supratensiune: III
Curent termic convențional măsurat în aer liber [Ith]: 20 A (la 60 °C) pentru circuitul de putere
10 A (la 50 °C) pentru circuitul de semnal
Capacitate nominală de pornire Irms: 110 A pentru circuite de putere de curent alternativ conform IEC 60947
110 A pentru circuite de semnal de curent alternativ conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 220...230 V conform IEC 60947
110 A la 380...400 V conform IEC 60947
110 A la 415 V conform IEC 60947
110 A la 440 V conform IEC 60947
80 A la 500 V conform IEC 60947
70 A la 660...690 V conform IEC 60947
Caracteristici fizice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Mod de montare: Șină, Placă
Grad de protecție IP: IP2X conform VDE 0106
Caracteristici de performanță
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri 6 A AC-3 Ue <= 440 V
1,3 milioane de cicluri 6 A AC-3e Ue <= 440 V
0,05 milioane de cicluri 36 A AC-4 Ue <= 440 V
Frecvență maximă de funcționare: 3600 cicluri/oră
