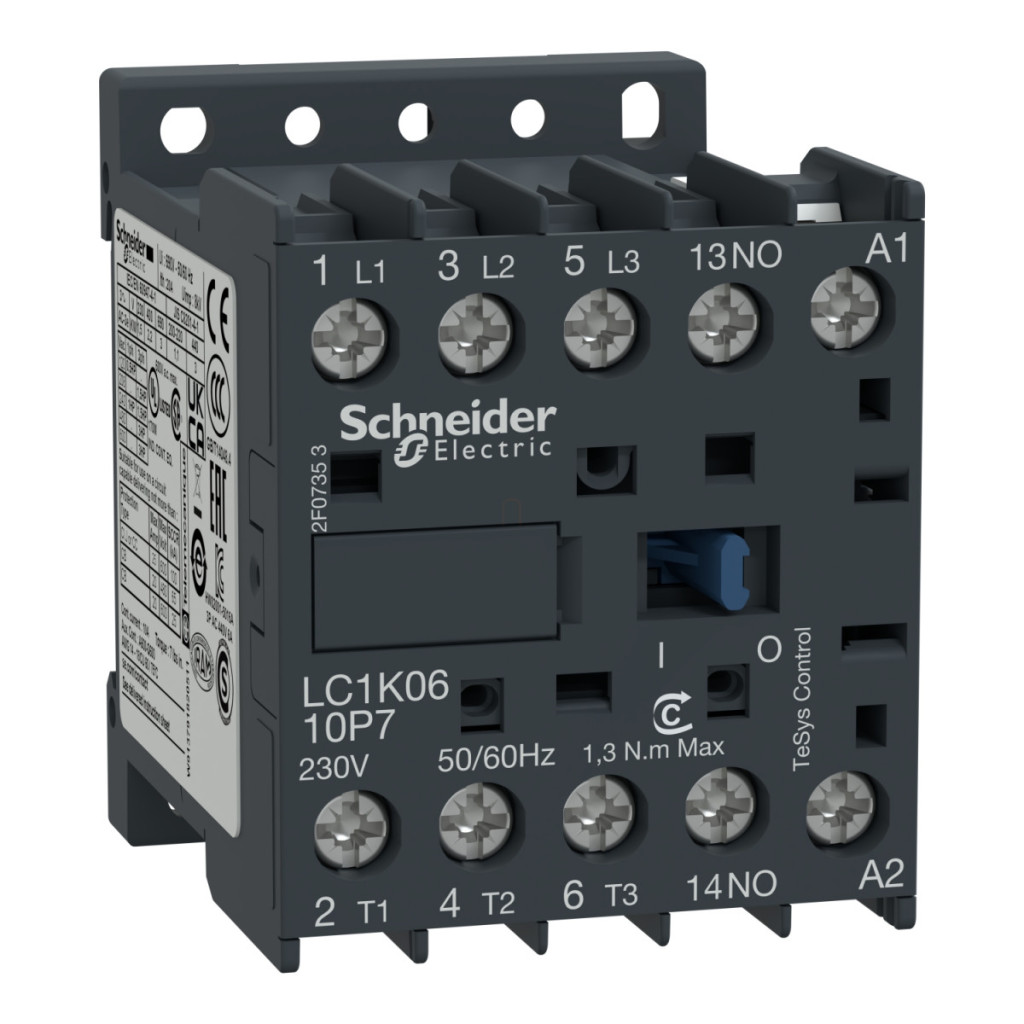

Contactorul magnetic LC1K0610F7 din seria TeSys K de la Schneider Electric este un dispozitiv de control industrial compact și versatil, conceput special pentru aplicații de control al motoarelor. Acest contactor cu 3 poli are un curent nominal de funcționare de 6 A în categoriile de aplicații AC-3 și AC-3e și funcționează la tensiuni de până la 440 V. Dispozitivul este echipat cu un contact auxiliar 1NO (1 normal deschis) încorporat, care sporește și mai mult potențialul său pentru sarcini de control și semnalizare. Contactorul TeSys K oferă o flexibilitate remarcabilă, permițând utilizarea sa într-o gamă largă de aplicații. Bobina funcționează la o tensiune de control de 110 V c.a. 50/60 Hz și asigură un consum optimizat de energie, cu o putere de comutare de numai 30 VA și o putere de menținere de 4,5 VA. Designul compact – cu o înălțime de numai 58 mm, o lățime de 45 mm și o adâncime de 57 mm – economisește o cantitate considerabilă de spațiu în dulapurile de comutație. Acest lucru face ca seria TeSys K să fie una dintre cele mai mici contactoare disponibile pe piață, oferind o economie de spațiu de până la 50% în panouri. Contactorul este deosebit de potrivit pentru controlul motoarelor electrice de putere redusă, cu o putere nominală de 1,5 kW (220...230 V), 2,2 kW (380...415 V) și 3 kW (440...690 V) în categoria de aplicații AC-3/AC-3e. LC1K0610F7 are parametri tehnici impresionanți, inclusiv rezistență la tensiune de impuls nominală de 8 kV, curent termic convențional în aer liber de 20 A în circuitul principal și capacitate de comutare de 110 A. Designul mecanic robust al dispozitivului garantează 10 milioane de cicluri de comutare și oferă o durată de viață electrică excelentă: 1,3 milioane de cicluri în categoria AC-3/AC-3e. Are o rezistență mecanică excepțională, cu o rezistență la șocuri de până la 15G și o rezistență la vibrații de 4G când este închis. LC1K0610F7 este extrem de ușor de instalat și de utilizat. Poate fi montat atât pe suprafețe plane, cât și pe șine DIN (AM1 DP200 sau AM1 DE200, 35 mm) și are terminale cu șuruburi potrivite pentru cabluri solide de 1,5-4 mm² sau cabluri flexibile de 0,75-4 mm². Cu un grad de protecție IP20 și conformitate cu numeroase standarde și certificări internaționale (EN/IEC 60947-4-1, UL, CSA, CCC, EAC, CE, UKCA), dispozitivul asigură o funcționare fiabilă și sigură în orice mediu industrial. Contactorul TeSys K LC1K0610F7 este alegerea ideală atunci când aveți nevoie de un dispozitiv compact, de înaltă performanță, pentru controlul motoarelor, cu o durată de viață lungă.
Schneider Electric TeSys K - LC1K0610F7 - Comutator magnetic 6A, 1 închidere, CA, 50/60 Hz date tehnice
Caracteristici principale
Familia de produse: TeSys
Tip: Contactor
Denumire scurtă a dispozitivului: LC1K
Aplicație dispozitiv: Control
Aplicație contactor: Control motor
Specificații suplimentare
Categorie de utilizare: AC-3, AC-3e, AC-4
Descriere poli: 3P
Contacte circuit principal: 3 NO
Tensiune nominală de funcționare: Circuit principal: <= 690 V c.a. <= 400 Hz, Circuit indicator: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare: 6 A (< 60 °C) <= 440 V c.a. în circuitul principal AC-3/AC-3e
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 110 V c.a. 50/60 Hz
Puterea motorului
1,5 kW pentru 220...230 V c.a. 50/60 Hz AC-3/AC-3e
2,2 kW pentru 380...415 V AC 50/60 Hz pentru AC-3/AC-3e
3 kW 440/690 V AC 50/60 Hz pentru AC-3/AC-3e
Date tehnice
Compoziția contactului auxiliar: 1 NO
Tensiune nominală de impuls rezistentă: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (la 60 °C) pentru circuitul principal, 10 A (la 50 °C) pentru circuitul de semnal
Capacitate nominală de comutare Irms: 110 A CA pentru circuitul principal și circuitul de semnal (conform IEC 60947)
Rezistență de izolație: > 10 MOhm pentru circuitul de semnalizare
Disipare termică: 1,3 W
Conexiuni
Tip conector: Terminale cu șurub pentru 1,5...4 mm² solid, 0,75...4 mm² cabluri flexibile
Cuplu de strângere: 0,8...1,3 N.m
Date mecanice și electrice
Frecvență maximă de funcționare: 3600 cicluri/oră
Timp de funcționare: 10...20 ms pentru funcționarea bobinei
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri la sarcină nominală
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri (6 A AC-3/AC-3e Ue <= 440 V)
Dimensiuni și montare
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Suport de montare: Panou sau șină
Clasă de protecție IP: IP2X conform VDE 0106
