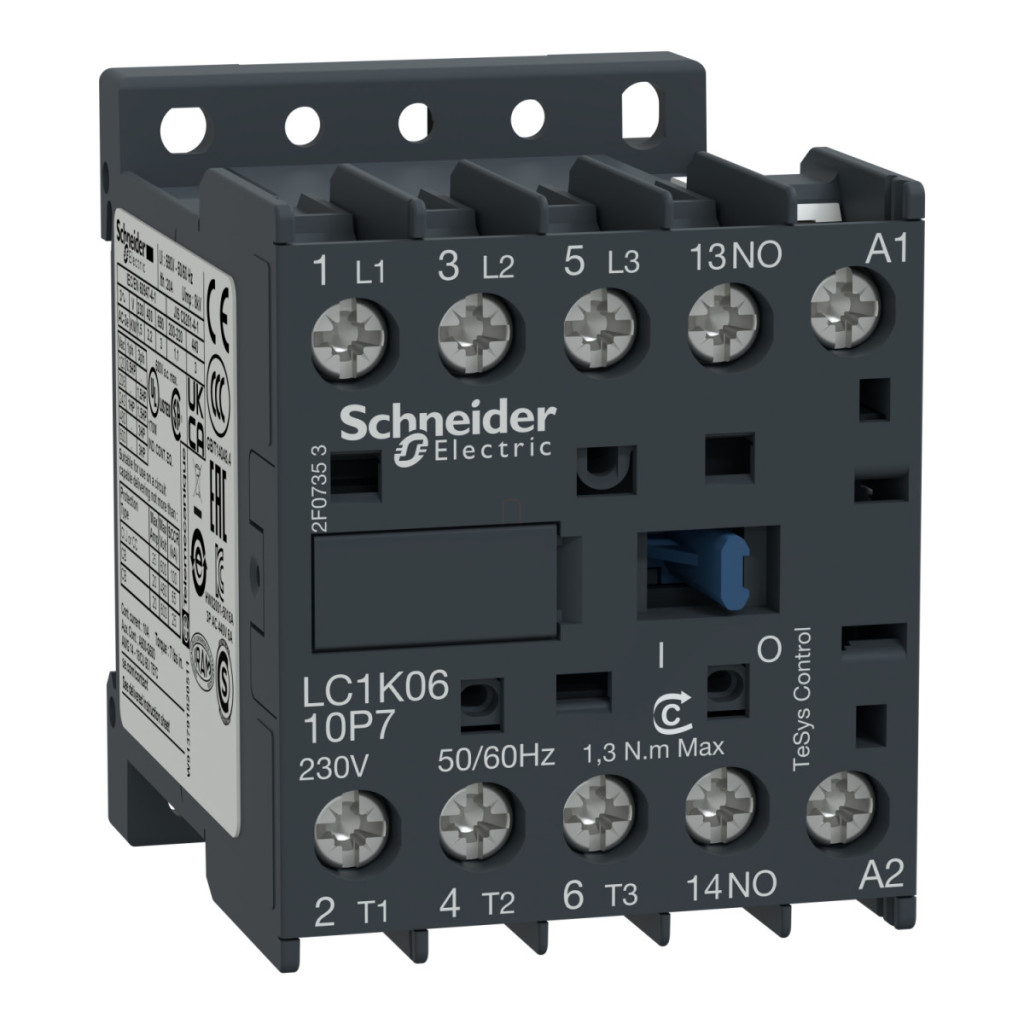

Comutatorul magnetic Schneider Electric TeSys seria LC1K0610P7 este un dispozitiv de comutare electromecanic compact și fiabil, ideal pentru diverse sarcini de control al motoarelor. Acest contactor cu 3 poli are un curent nominal de 6 A, ceea ce îi permite să fie utilizat în mod eficient în aplicații din categoriile AC-3 și AC-3e de până la 440 V, având în același timp un contact NO (normal deschis) suplimentar. Dispozitivul este echipat cu terminale cu clemă cu șurub pentru a asigura conexiuni electrice sigure. Bobina comutatorului magnetic LC1K0610P7 din seria TeSys K funcționează la o tensiune de control de 230 V c.a. 50/60 Hz, ceea ce îl face perfect pentru majoritatea circuitelor de control utilizate în medii industriale. Produsul este extrem de versatil și poate fi utilizat pentru a controla motoare cu puteri nominale diferite: 1,5 kW la 220-230 V, 2,2 kW la 380-415 V și 3 kW la 440/690 V în categoriile de aplicații AC-3 și AC-3e. Poate fi utilizat și în categoria de aplicații AC-4 cu aceleași puteri nominale. Această flexibilitate permite inginerilor și specialiștilor în electricitate să utilizeze produsul pentru o gamă largă de sarcini. Comutatorul magnetic Schneider Electric LC1K0610P7 are caracteristici electrice remarcabile, cum ar fi rezistența la tensiune de impuls nominală de 8 kV și categoria de supratensiune III. Curentul termic convențional în aer liber este de 20 A la 60 °C în circuitul principal și de 10 A la 50 °C în circuitul de semnalizare. Produsul are o capacitate nominală de comutare de 110 A, care este conformă cu standardul IEC 60947 atât pentru circuitul principal, cât și pentru circuitul de semnalizare. Capacitatea nominală de întrerupere este excelentă într-o gamă largă de tensiuni, de la 220-230 V la 660-690 V. Această caracteristică robustă asigură funcționarea fiabilă a contactorului în diverse condiții de sarcină. În ceea ce privește designul mecanic, produsul are dimensiuni compacte: 58 mm înălțime, 45 mm lățime și 57 mm adâncime. Acest design compact permite utilizarea optimă a spațiului disponibil în dulapul de comutație, indiferent dacă este montat pe o șină sau pe un panou. Comutatorul magnetic are o durată de viață mecanică și electrică remarcabilă, cu o durată de viață mecanică de 10 milioane de cicluri de comutare și o durată de viață electrică de 1,3 milioane de cicluri în categoriile AC-3 și AC-3e și 0,05 milioane de cicluri în categoria AC-4. Produsul are un grad de protecție IP20 în conformitate cu VDE 0106 și este tratat TC în conformitate cu IEC 60068 și DIN 50016, asigurând o durată de viață lungă chiar și în condiții de mediu variabile.
Schneider Electric TeSys K - LC1K0610P7 - Comutator magnetic 6A, 1 închidere, CA, 50/60 Hz date tehnice
Informații de bază
Familia de produse: TeSys
Tipul produsului: Întrerupător magnetic
Denumirea scurtă a dispozitivului: LC1K
Aplicația dispozitivului: Control
Aplicația contactorului: Control motor
Caracteristici electrice
Categorie de utilizare: AC-3, AC-3e, AC-4
Descriere poli: 3P
Compoziția contactului circuitului principal: 3 NO
Tensiune nominală de funcționare: Circuit principal: <= 690 V CA <= 400 Hz, Circuit de semnalizare: <= 690 V c.a. <= 400 Hz
Curent nominal de funcționare: 6 A (la <60 °C) la <= 440 V c.a. AC-3 pentru circuitul de putere, 6 A (la <60 °C) la <= 440 V c.a. AC-3e pentru circuitul de alimentare
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 230 V c.a. 50/60 Hz
Puterea motorului
1,5 kW 220...230 V c.a. 50/60 Hz AC-3
2,2 kW 380...415 V c.a. 50/60 Hz AC-3
3 kW 440/690 V c.a. 50/60 Hz AC-3
1,5 kW 220...230 V c.a. 50/60 Hz AC-3e
2,2 kW 380...415 V c.a. 50/60 Hz AC-3e
3 kW 440/690 V c.a. 50/60 Hz AC-3e
Informații suplimentare
Compoziția contactului auxiliar: 1 NO
Rezistența nominală la tensiune de impuls: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (la 60 °C) în circuitul principal, 10 A (la 50 °C) pentru circuitul de semnal
Capacitate nominală de comutare Irms: 110 A CA pentru circuitul principal conform IEC 60947, 110 A CA pentru circuitul de semnalizare conform IEC 60947
Caracteristici fizice
Înălțime: 58 mm
Lățime: 45 mm
Adâncime: 57 mm
Conexiuni
Conexiuni - terminale: Terminale cu șurub, 1 cablu 1,5...4 mm² solid, 1 cablu 0,75...4 mm² fără capăt flexibil de cablu, 1 cablu 0,34...2,5 mm² cu capăt flexibil de cablu, 2 cabluri 1,5...4 mm² solid, 2 cabluri 0,75...4 mm² fără capăt flexibil de cablu, 2 cabluri 0,34...1,5 mm² cu capăt flexibil
Durabilitate
Durată de viață mecanică: 10 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri 6 A AC-3 la Ue <= 440 V, 1,3 milioane de cicluri 6 A AC-3e la Ue <= 440 V, 0,05 milioane de cicluri la 36 A AC-4 la Ue <= 440 V
Condiții de mediu
Grad de protecție IP: IP2X conform VDE 0106
Tratament de protecție: TC conform IEC 60068, TC conform DIN 50016
Temperatura aerului ambiant de depozitare: -50...80 °C
Altitudine de funcționare: 2000 m fără reducerea puterii nominale
