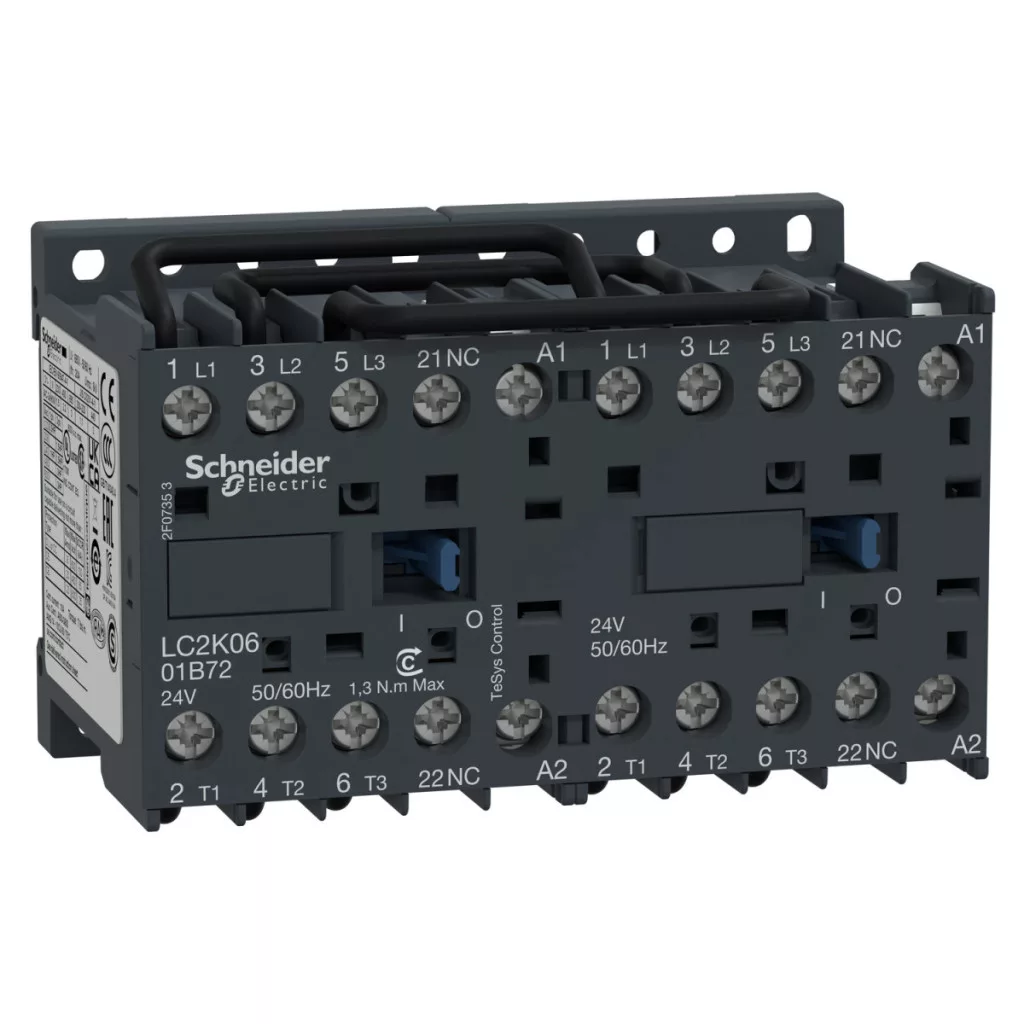

Contactorul rotativ de schimbare a direcției Schneider Electric TeSys seria LC2K0601B72 este o soluție industrială compactă, cu 3 poli, destinată aplicațiilor de control al motoarelor. Acest contactor special conceput este prevăzut cu o șină rotativă preinstalată, care simplifică și accelerează semnificativ procesul de instalare. Produsul este un contactor de înaltă calitate din categoria AC-3/AC-3e/AC-4, cu un curent nominal de funcționare de 6 A la 440 V c.a. În ceea ce privește puterea, este potrivit pentru controlul motoarelor cu o putere de 1,5 kW pe o rețea de 220-230 V c.a., 2,2 kW pe 380-415 V c.a. și poate gestiona chiar și o putere a motorului de până la 3 kW la un nivel de tensiune de 440/690 V c.a. Circuitul de control funcționează cu o sursă de alimentare de 24 V c.a. 50/60 Hz, iar dispozitivul este echipat cu un dispozitiv de suprimare încorporat care reduce semnificativ zgomotul electric și protejează circuitele conectate. Comutatorul magnetic TeSys K are o configurație de 3 contacte de putere NO și 1 contact auxiliar NC, oferind suficientă flexibilitate pentru diverse sarcini de control. Parametrii tehnici remarcabili ai dispozitivului includ rezistență la tensiune de impuls nominală de 8 kV, categoria de supratensiune III și un curent termic convențional de 20 A măsurat în aer liber în circuitul de alimentare (la 60 °C) și 10 A în circuitul de semnalizare (la 50 °C). Impedanța medie este de numai 3 mOhm în circuitul de alimentare la 20 A și 50 Hz. Dimensiunile sale compacte – 58 mm înălțime, 90 mm lățime și 57 mm adâncime – permit instalarea cu economie de spațiu în dulapurile de comutație, în timp ce gradul de protecție IP20 oferă o protecție adecvată în medii industriale normale. În ceea ce privește durabilitatea mecanică, dispozitivul este impresionant, capabil să efectueze 5 milioane de cicluri de comutare, în timp ce durata sa de viață electrică este de 1,3 milioane de cicluri în categoria 6A AC-3/AC-3e, până la 440V. LC2K0601B72 se conectează folosind terminale cu șurub care acceptă cabluri solide de 1,5-4 mm² sau cabluri flexibile de 0,75-4 mm², cu un cuplu de strângere de 0,8-1,3 Nm. Avantajele seriei TeSys K includ flexibilitate, siguranță și dimensiuni compacte. Produsul este proiectat pentru a asigura un zgomot minim și un consum redus de energie, oferind în același timp conexiuni de alimentare robuste și diverse contacte auxiliare. Cu conectori protejați IP20 și contacte certificate IEC cu comutare mecanică și oglindă pentru aplicații sigure, acest comutator magnetic este alegerea ideală pentru sistemele industriale profesionale. Domeniul larg de temperatură de funcționare (-25 °C până la +50 °C) și rezistența mecanică excelentă, inclusiv rezistența la vibrații și șocuri, garantează o funcționare fiabilă pe termen lung, chiar și în cele mai dure medii industriale.
Schneider Electric TeSys K - LC2K0601B72 date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului: Contactor rotativ de schimbare a direcției
Identificator scurt al produsului: LC2K
Domeniu de aplicare: Control
Aplicație contactor: Control motor
Categorie de utilizare: AC-3, AC-3e, AC-4
Design: Preasamblat cu șină rotativă
Specificații tehnice
Număr de poli: 3P
Configurație contact de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: 690 V c.a. 50/60 Hz, Circuit de semnalizare: <= 690 V c.a. 50/60 Hz
Curent nominal de funcționare [Ie]: 6 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3, 6 A (sub 60 °C) <= 440 V c.a. pentru circuitul de alimentare AC-3e
Puterea motorului: 1,5 kW 220...230 V c.a. 50/60 Hz, 2,2 kW 380...415 V c.a. 50/60 Hz, 3 kW 440/690 V c.a. 50/60 Hz
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă [Uc]: 24 V c.a. 50/60 Hz
Configurație contact auxiliar: 1 NC
Tensiune nominală de impuls rezistentă [Uimp]: 8 kV
Categorie de supratensiune: III
Caracteristici electrice
Curent termic convențional măsurat în aer liber [Ith]: 20 A (la 60 °C) pentru circuitele de putere, 10 A (la 50 °C) pentru circuitele de semnalizare
Curent nominal de pornire: 110 A c.a. pentru circuitele de putere conform IEC 60947, 110 A pentru circuitele de semnalizare CA conform IEC 60947
Capacitate nominală de întrerupere: 110 A la 220...230 V conform IEC 60947, 110 A la 380...400 V conform IEC 60947, 110 A la 415 V conform IEC 60947, 110 A la 440 V conform IEC 60947, 80 A la 500 V conform IEC 60947, 70 A la 660...690 V conform IEC 60947
Caracteristici mecanice
Înălțime: 58 mm
Lățime: 90 mm
Adâncime: 57 mm
Durată de viață mecanică: 5 milioane de cicluri
Durată de viață electrică: 1,3 milioane de cicluri la 6 A AC-3 cu Ue <= 440 V, 1,3 milioane de cicluri la 6 A AC-3e cu Ue <= 440 V, 0,05 milioane de cicluri pentru 36 A AC-4 cu Ue <= 440 V
Condiții de mediu
Clasa de protecție IP: IP20 conform VDE 0106
Temperatura ambiantă de funcționare: -25...50 °C
Temperatură ambiantă de depozitare: -50...80 °C
Altitudine de funcționare: 2000 m fără reducerea performanței
Certificate și aprobări
Standarde: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, JIS C8201-4-1
Certificări de produs: Schema CB, CCC, UL, CSA, EAC, CE, UKCA
