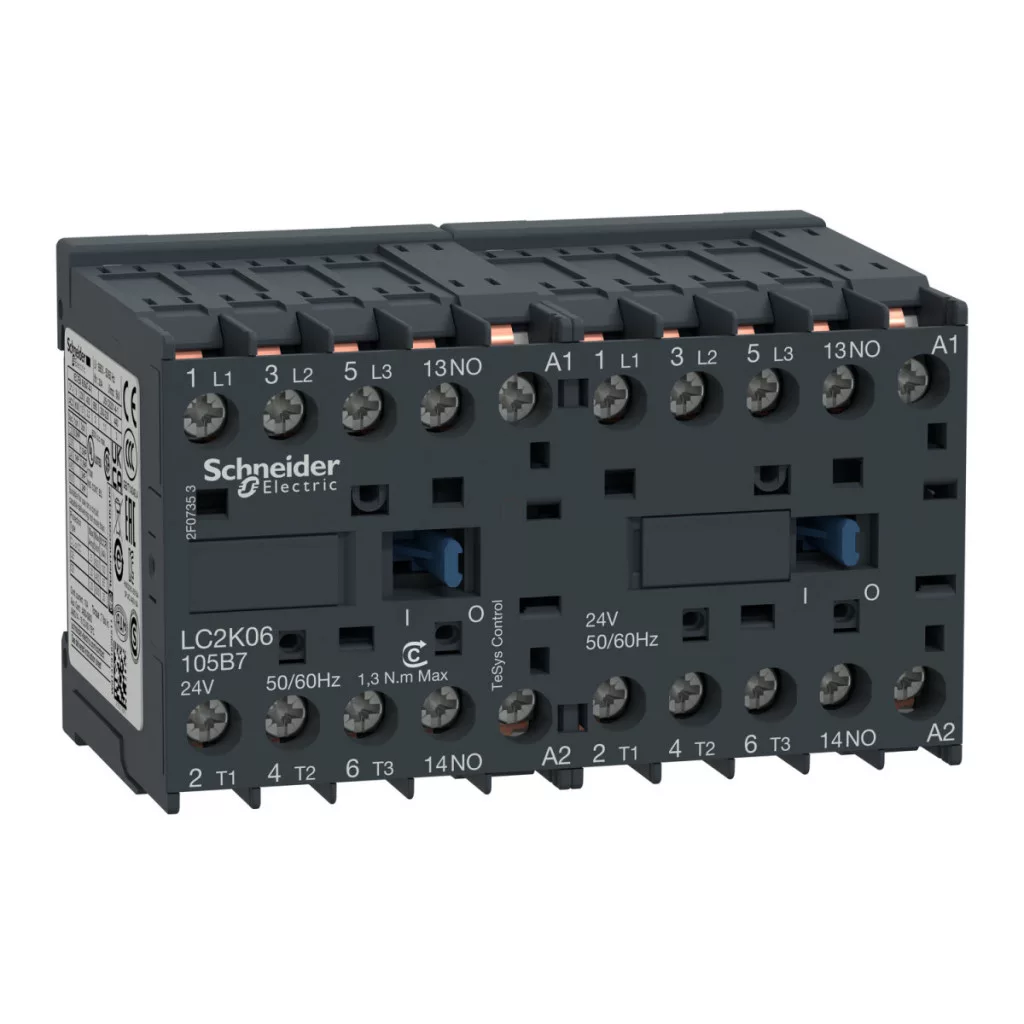

Comutator magnetic 6A 24VAC LC2K06105B7 Schneider
\nReleu de protecție împotriva schimbării de direcție TeSys LC2-K, 3 poli, AC-3 440 V 6A, bobină 24 V AC. Familie de produse: TeSys - denumirea produsului: TeSys K - denumirea scurtă a dispozitivului: LC2K - aplicația dispozitivului: control - aplicația comutatorului magnetic: control motor - categoria de utilizare: AC-3, AC-4 - descrierea dispozitivului: comutator direcțional asamblat în fabrică cu bară colectoare de curent înalt - desemnarea polilor: 3P - compoziția contactelor polilor: 3 NO - tensiune nominală de funcționare Ue: <= 690 V AC 50/60 Hz pentru circuitul de semnalizare, 690 V c.a. 50/60 Hz circuit principal - puterea motorului kW: 1,5 kW -220...230 V c.a. 50/60 Hz, 2,2 kW -380...415 V c.a. 50/60 Hz, 3 kW -440 V c.a. 50/60 Hz, 3 kW -480 V c.a. 50/60 Hz, 3 kW -500...600 V c.a. 50/60 Hz, 3 kW -660...690 V CA 50/60 Hz - compoziție contact suplimentar: 1 NO - categorie de supratensiune: III - curent termic convențional în aer liber Ith: 10 A -<= 50 °C pentru circuitul de semnal, 20 A -<= 50 °C pentru circuitul principal - Capacitate nominală de comutare Irms: 110 A CA pentru circuitul principal conform IEC 60947, 110 A CA pentru circuitul principal conform NF C 63-110, 110 A CA pentru circuitul de semnalare este conform cu IEC 60947 - capacitate nominală de întrerupere: 110 A -220...230 V este conform cu IEC 60947, 110 A -380...400 V este conform cu IEC 60947, 110 A -415 V este conform cu IEC 60947, 110 A -440 V este conform cu IEC 60947, 70 A -660...690 V este conform cu IEC 60947, 80 A -500 V este conform cu IEC 60947 - Curent nominal de rezistență la scurtcircuit Icw: 110 A 100 ms circuit de semnal, 20 A <= 50 °C >= 15 min circuit principal, 40 A <= 50 °C 3 min circuit principal, 45 A <= 50 °C 1 min circuit principal, 60 A <= 50 °C 30 s circuit principal, 80 A <= 50 °C 10 s circuit principal, 80 A 1 s circuit de semnal, 85 A <= 50 °C 5 s circuit principal, 90 A <= 50 °C 1 s circuit principal, 90 A 500 ms circuit de semnal - dimensionarea siguranței conectate: circuit de semnal 10 A gG conform IEC 60947, 10 A gG, circuitul de semnalizare este conform cu VDE 0660, 25 A aM circuit principal, 25 A gG -<= 440 V circuit principal - Tensiune nominală de izolație Ui: 600 V circuit principal conform cu CSA C22.2 Nr. 14, circuitul principal de 600 V este conform cu UL 508, circuitul de semnalizare de 600 V este conform cu CSA C22.2 nr. 14, circuitul de semnalizare de 600 V este conform cu UL 508, circuitul principal de 690 V este conform cu IEC 60947-4-1, circuitul de semnalizare este conform cu IEC 60947-4-1 la 690 V, circuitul de semnalizare este conform cu IEC 60947-5-1 la 690 V - tip de blocare: mecanic - suport de montare: placă, șină - standarde: BS 5424, IEC 60947, NF C 63-110, VDE 0660 - certificate de produs: CSA, UL - timp de funcționare: 10...20 ms dezactivare bobină și deschidere NO, 10...20 ms activare bobină și închidere NO - nivel de fiabilitate de siguranță: B10d = 1369863 cicluri comutator magnetic cu sarcină nominală conform EN/ISO 13849-1, B10d = 20.000.000 de cicluri comutator magnetic cu sarcină mecanică conform EN/ISO 13849-1 - durabilitate mecanică: 5 Mcycles. Avantaje: oferă un factor și o integrare perfectă în toate aplicațiile.... Aplicații: Industrie, infrastructură, automatizarea clădirilor: Sisteme de control simple Zone sensibile la zgomot, rețele cu interferențe ridicate: Comutator magnetic silențios.
