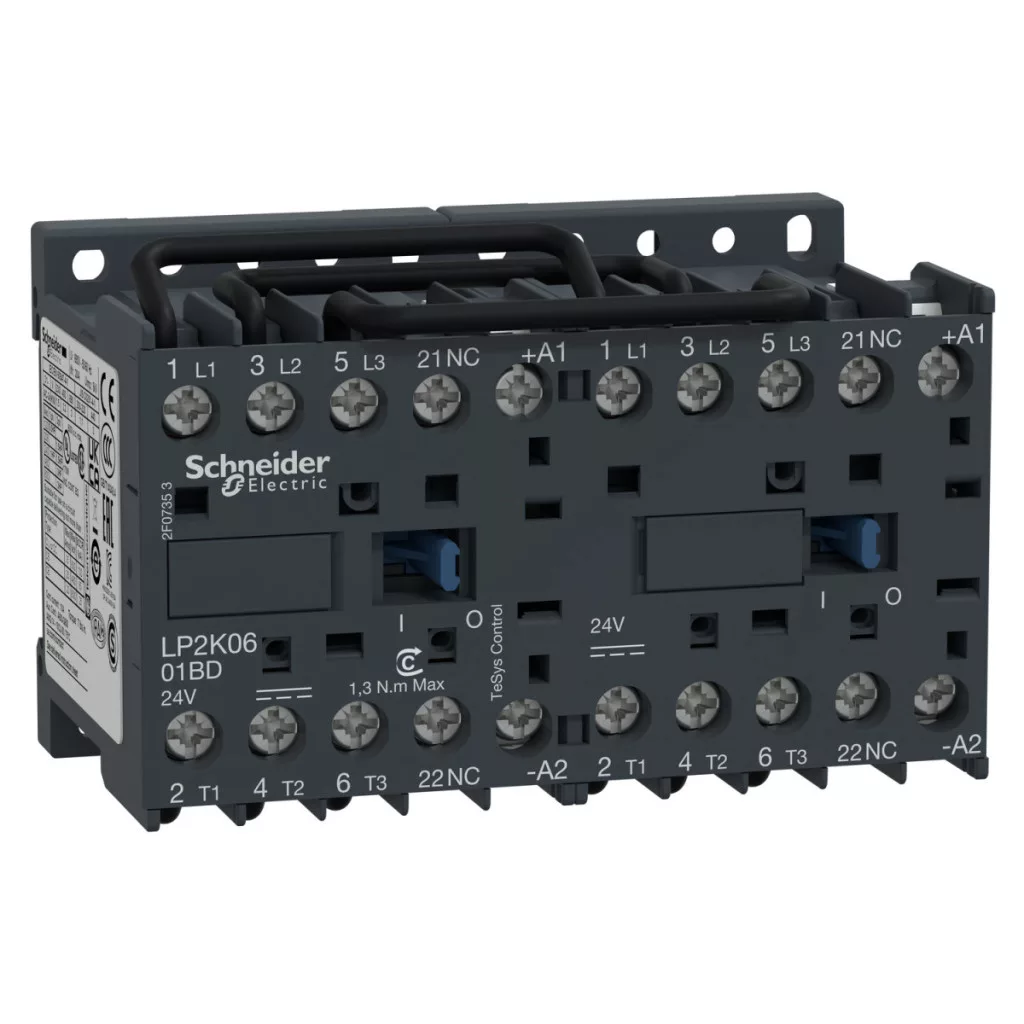

Contactorul de inversare a sensului de rotație LP2K0601BD din seria TeSys K de la Schneider Electric este un dispozitiv profesional de control al motoarelor, ideal pentru montarea în dulapuri de comandă de dimensiuni compacte. Produsul are o configurație cu 3 poli și este conceput special pentru controlul eficient al motorului, în timp ce dimensiunile sale compacte oferă o soluție care economisește spațiu în aplicațiile industriale. Acest comutator magnetic de inversare a sensului de rotație este livrat în versiune preasamblată, împreună cu șinele de inversare, reducând astfel semnificativ timpul necesar pentru instalare. Curentul nominal de funcționare al modelului LP2K0601BD este de 6 A (în categoriile de utilizare AC-3 și AC-3e), putând fi utilizat până la o tensiune de 440 V c.a. În structura dispozitivului se găsesc 3 contacte NO (normal deschis) în circuitul de putere, precum și 1 contact auxiliar NC (normal închis) în circuitul de semnalizare. Bobina de comandă funcționează la o tensiune de 24 V c.c., ceea ce permite o acționare standard în curent continuu. Instalarea este mult facilitată de tehnologia de conectare cu șuruburi, care asigură o legătură fiabilă și stabilă. LP2K0601BD are caracteristici excelente de putere a motorului: 1,5 kW putere la rețea de 220-230 V CA, 2,2 kW la 380-415 V CA și 3 kW în intervalul de tensiune de 440/690 V CA. Produsul are o construcție robustă, ceea ce este indicat și de tensiunea nominală de impuls ridicată (8 kV) și de categoria de supratensiune III. Dispozitivul oferă o durabilitate electrică remarcabilă - 1,3 milioane de cicluri de funcționare la o sarcină de 6 A AC-3. Durata de viață mecanică ajunge la 5 milioane de cicluri, ceea ce asigură o funcționare fiabilă pe termen lung. Frecvența maximă de funcționare este de 3600 de comutații pe oră, ceea ce este adecvat și pentru aplicații intensive. Contactorul magnetic cu grad de protecție IP20 poate fi utilizat la temperaturi ambientale cuprinse între -25 °C și +50 °C, iar temperatura de depozitare este cuprinsă între -50 °C și +80 °C. Produsul respectă numeroase standarde internaționale, printre care: EN/IEC 60947-4-1, GB/T 14048.4, UL 60947-4-1, CSA C22.2 No 60947-4-1, JIS C8201-4-1. Calitatea sa este confirmată și de diverse certificate: CB Scheme, CCC, UL, CSA, EAC, CE și UKCA. Pentru o instalare flexibilă, poate fi montat atât pe panou, cât și pe șină. Dimensiunile sale sunt compacte: 58 mm înălțime, 90 mm lățime și 57 mm adâncime, greutatea fiind de doar 0,48 kg. Nivelul de fiabilitate al modelului LP2K0601BD este de B10d = 1369863 cicluri la sarcină nominală și B10d = 20000000 cicluri la sarcină mecanică, conform standardului EN/ISO 13849-1.
Schneider Electric TeSys K - LP2K0601BD - Comutator magnetic de inversare 6 A, 1 contact de deschidere, curent continuu, 2,4 W - specificații tehnice
Caracteristici generale
Seria: TeSys
Denumirea produsului: TeSys K
Tipul produsului sau al componentei: Comutator magnetic de inversare
Denumirea scurtă a dispozitivului: LP2K
Aplicația dispozitivului: Comandă
Aplicația comutatorului magnetic: Comanda motorului
Categorie de utilizare: AC-3, AC-3e, AC-4
Prezentare dispozitiv: Preasamblat cu șine de comutare
Parametri tehnici
Descrierea polilor: 3P
Compoziția contactelor polului de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: 690 V CA 50/60 Hz, Circuit de semnalizare: <= 690 V CA 50/60 Hz
Curent nominal de funcționare: 6 A (<60 °C) <= 440 V CA pentru circuitul de putere AC-3, 6 A (<60 °C) <= 440 V CA pentru circuitul de putere AC-3
Puterea motorului kW: 1,5 kW 220...230 V CA 50/60 Hz, 2,2 kW 380...415 V CA 50/60 Hz, 3 kW 440/690 V CA 50/60 Hz
Tipul circuitului de comandă: DC standard
Tensiunea circuitului de comandă: 24 V CC
Componența contactului auxiliar: 1 NC
Tensiune nominală de impuls: 8 kV
Categorie de supratensiune: III
Curent termic convențional în aer liber: 20 A (60 °C) pentru circuitul de putere, 10 A (50 °C) pentru circuitul de semnal
Caracteristici electrice
Capacitate nominală de pornire: 110 A CA pentru circuitul de putere conform IEC 60947, 110 A CA pentru circuitul de semnalizare conform IEC 60947
Capacitate nominală de întrerupere: 110 A 220...230 V conform IEC 60947, 110 A 380...400 V conform IEC 60947, 110 A la 415 V conform IEC 60947, 110 A la 440 V conform IEC 60947, 80 A la 500 V conform IEC 60947, 70 A la 660...690 V conform IEC 60947
Capacitate nominală de susținere a curentului de scurtă durată: 90 A la 50 °C - 1 s pentru circuitul de putere, 85 A la 50 °C - 5 s pentru circuitul de putere, 80 A la 50 °C - 10 s pentru circuitul de putere, 60 A la 50 °C - 30 s pentru circuite de putere, 45 A la 50 °C - 1 minut pentru circuite de putere, 40 A la 50 °C - 3 minute pentru circuite de putere, 20 A la 50 °C - >= 15 minute pentru circuite de putere
Clasificare siguranță: 25 A gG <= 440 V pentru circuitul de alimentare, 25 A aM pentru circuitul de alimentare, 10 A gG pentru circuitul de semnalizare conform IEC 60947
Impedanță medie: 3 mOhm - Ith 20 A 50 Hz pentru circuitul de putere
Tensiune nominală de izolație: Circuit de putere: 690 V conform IEC 60947-4-1, Circuit de semnal: 690 V conform IEC 60947-4-1, Circuit de semnalizare: 690 V conform IEC 60947-5-1
Rezistență electrică: 1,3 Mciclu la 6 A AC-3 pentru Ue <= 440 V, 1,3 Mciclu la 6 A AC-3e pentru Ue <= 440 V, 0,05 Mciclu pentru 36 A AC-4 la Ue <= 440 V
Caracteristici mecanice
Tipul de blocare: Mecanică
Suport de fixare: Placă, Șină
Conexiuni - cleme: Cleme cu șurub 1 cablu(uri) 1,5…4 mm² solid, Cleme cu șurub 1 cablu(uri) 0,75…4 mm² fără capăt de cablu flexibil, Clemă cu șurub 1 cablu(i) 0,34…2,5 mm² cu capăt de cablu flexibil
Cuplu de strângere: 0,8…1,3 N.m - pe cleme cu șurub
Timp de funcționare: 30...40 ms excitație bobină și închidere NO, 10 ms dezactivare bobină și deschidere NO
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcina nominală a contactorului conform EN/ISO 13849-1, B10d = 20000000 de cicluri ale contactorului cu sarcină mecanică conform EN/ISO 13849-1
Durabilitate mecanică: 5 milioane de cicluri
Viteză maximă de funcționare: 3600 cicluri/h
Date suplimentare
Valori limită ale tensiunii circuitului de comandă: Funcționare: 0,8...1,15 Uc (<50 °C), De dezactivare: 0,1...0,75 Uc (<50 °C)
Putere de pornire în W: 3 W (la 20 °C)
Consum de putere continuu în W: 3 W la 20 °C
Disipare termică: 3 W
Tipul contactelor auxiliare: tip instantaneu 1 NC
Curent minim de comutație: 5 mA pentru circuitul de semnal
Tensiune minimă de comutație: 17 V pentru circuitul de semnal
Rezistență de izolație: > 10 MOhm pentru circuitul de semnal
Mediu
Grad de protecție IP: IP20 conform VDE 0106
Temperatura de funcționare: -25…50 °C
Temperatura mediului de depozitare: -50…80 °C
Altitudine de funcționare: 2000 m fără reducere
Robustețe mecanică: Șocuri la contactul magnetic închis, pe axa Z: 15 Gn până la 11 ms conform IEC 60068-2-27, Vibrații la comutator magnetic închis: 4 Gn, 5...300 Hz conform IEC 60068-2-6
Dimensiuni și greutate
Înălțime: 58 mm
Lățime: 90 mm
Adâncime: 57 mm
Greutate netă: 0,48 kg
