Schneider Electric TeSys K LP2K0610BD este un comutator magnetic compact și de mare putere, conceput special pentru aplicații de control al motoarelor. Acest dispozitiv cu 3 poli este livrat preasamblat, cu o bară colectoare de putere pentru comutare, fiind astfel gata de utilizare imediat după instalare. Produsul asigură o flexibilitate și o fiabilitate excepționale în timpul utilizării în medii industriale. Comutatorul magnetic LP2K0610BD are un curent nominal de funcționare de 6 A la o tensiune de 440 V CA în categoriile de aplicare AC-3 și AC-3e. Circuitul de comandă al bobinei este de tip standard de 24 V DC, ceea ce asigură o compatibilitate extinsă cu diverse sisteme de control. Dispozitivul dispune, de asemenea, de un contact auxiliar 1 NO (1 închizător), care permite monitorizarea stării de comutare sau implementarea unor funcții suplimentare de control. Produsul este potrivit în special pentru controlul motoarelor de 1,5 kW pe rețea de 220-230 V CA, pentru motoarele de 2,2 kW pe rețea de 380-415 V CA, precum și pentru motoarele de 3 kW pe rețea de 440/690 V CA. Acest membru al seriei TeSys K se mândrește cu parametri tehnici excelenți: rezistență nominală la tensiune de impuls de 8 kV, categoria de supratensiune III, precum și un curent termic convențional de 20 A măsurat în aer liber (la 60 °C) în circuitul de putere. Comutatorul magnetic are o durată de viață mecanică impresionantă de 5 milioane de cicluri, ceea ce asigură o funcționare pe termen lung, fără întreținere. Durata de viață electrică este de 1,3 milioane de cicluri pentru aplicații de 6 A AC-3 și AC-3e, până la 440 V. Puterea de pornire este de doar 3 W (la 20 °C), iar consumul de putere în repaus este, de asemenea, de 3 W (la 20 °C), ceea ce permite o funcționare eficientă din punct de vedere energetic. Produsul oferă opțiuni flexibile de montare, putând fi fixat atât pe o placă de montare, cât și pe o șină DIN (AM1 DP200 sau AM1 DE200 de 35 mm). Clemele de strângere cu șurub permit conectarea a 1 sau 2 fire cu secțiuni transversale diferite: 1,5-4 mm² pentru cabluri rigide, 0,75-4 mm² pentru cabluri flexibile fără capete de cablu și 0,34-2,5 mm² (1 conductor) sau 0,34-1,5 mm² (2 conductori) cu capăt de cablu. Cu dimensiuni compacte (înălțime: 58 mm, lățime: 90 mm, adâncime: 57 mm) și o greutate de doar 0,48 kg, dispozitivul este ideal pentru aplicații care necesită economisirea spațiului. Contactorul magnetic LP2K0610BD are grad de protecție IP20, iar intervalul de temperatură de funcționare este cuprins între -25 °C și +50 °C, fiind adaptat celor mai diverse condiții de mediu.

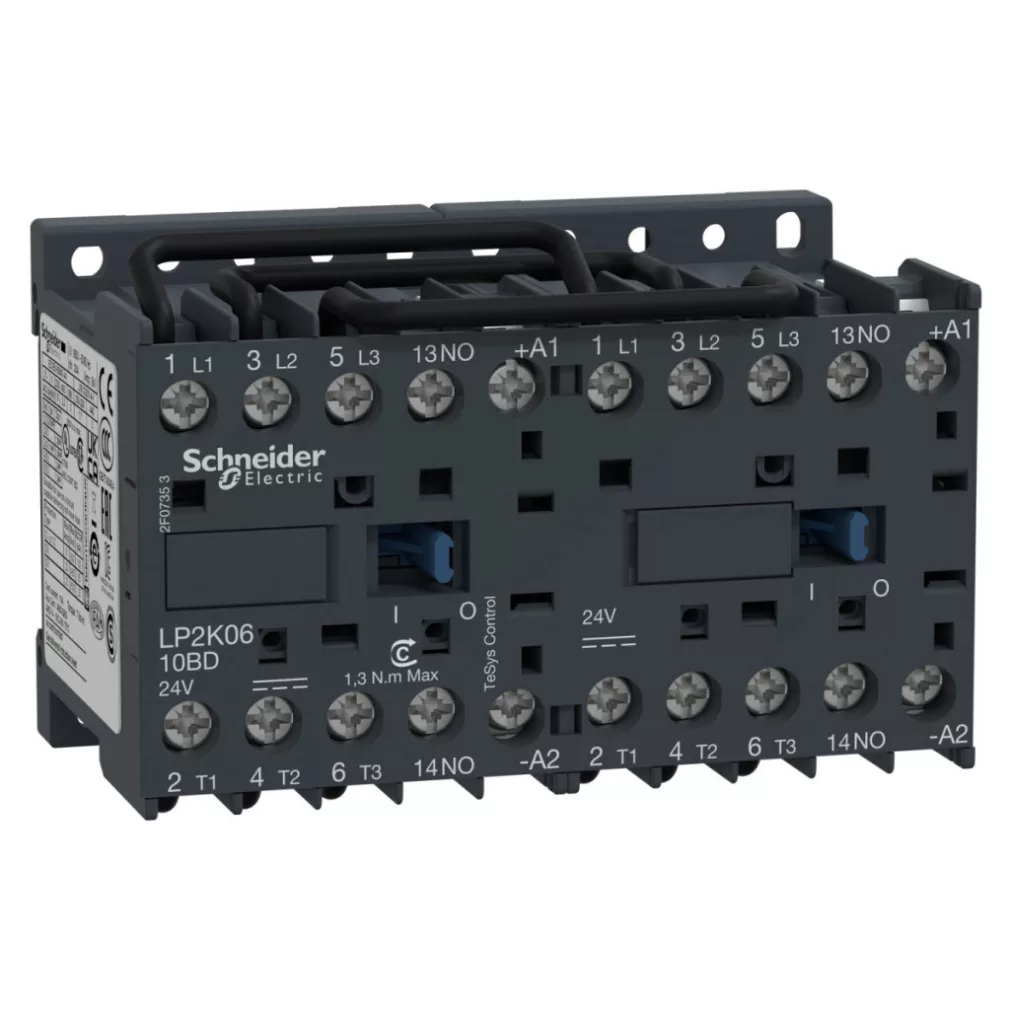

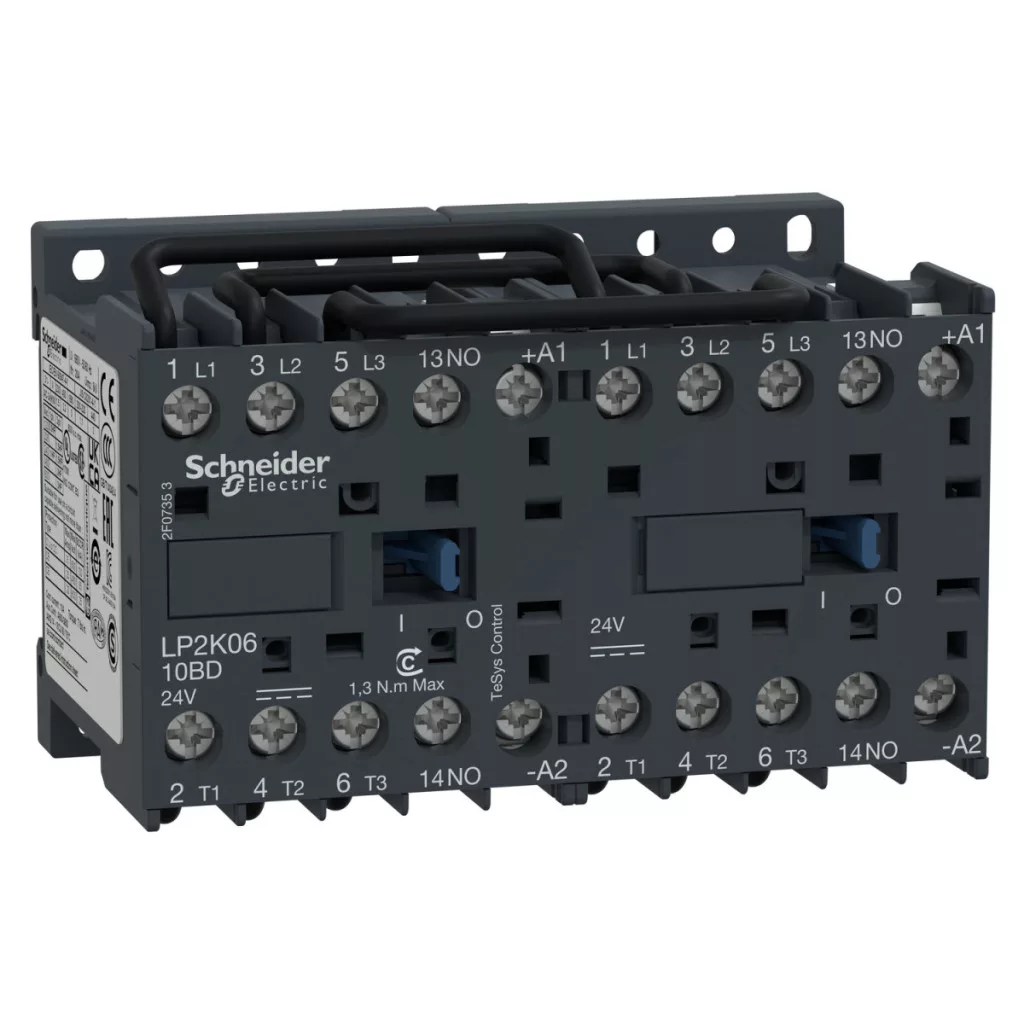

Schneider Electric TeSys K - LP2K0610BD - Comutator magnetic de inversare 6 A, 1 contact de închidere, curent continuu, 2,4 W - specificații tehnice
Caracteristici generale
Gama de produse: TeSys
Denumirea produsului: TeSys K
Tipul produsului sau al componentei: Comutator magnetic de inversare
Denumire scurtă a dispozitivului: LP2K
Aplicația dispozitivului: Comandă
Aplicația comutatorului magnetic: Comanda motorului
Categorie de utilizare: AC-3, AC-3e, AC-4
Execuția dispozitivului: Comutator de direcție preasamblat cu bară colectoare de putere
Caracteristici electrice
Descrierea polilor: 3P
Compoziția contactelor de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: 690 V CA 50/60 Hz, Circuit de semnalizare: <= 690 V CA 50/60 Hz
Intensitate nominală de funcționare: 6 A (<60 °C) <= 440 V CA pentru circuitul de putere AC-3, 6 A (<60 °C) <= 440 V CA pentru circuitul de putere AC-3e
Puterea motorului: 1,5 kW la 220...230 V CA 50/60 Hz, 2,2 kW la 380...415 V CA la 50/60 Hz, 3 kW la 440/690 V CA la 50/60 Hz
Tipul circuitului de comandă: DC standard
Tensiunea circuitului de comandă: 24 V CC
Componența contactului auxiliar: 1 NO
Rezistență nominală la tensiune de impuls: 8 kV
Categorie de supratensiune: III
Curent termic convențional măsurat în aer liber: 20 A (60 °C) pentru circuitul de putere, 10 A (50 °C) pentru circuitul de semnal
Caracteristici mecanice
Tipul de blocare: Mecanic
Bază de montare: Placă, Șină
Conexiuni - cleme: Cleme de strângere cu șurub
Cuplu de strângere: 0,8...1,3 Nm
Timp de funcționare: 30...40 ms excitație bobină și închidere NO, 10 ms dezactivare bobină și deschidere NO
Durată de viață mecanică: 5 milioane de cicluri
Frecvență maximă de funcționare: 3600 cicluri/oră
Caracteristici de mediu
Grad de protecție IP: IP20 conform VDE 0106
Temperatura mediului de funcționare: -25...50 °C
Temperatura mediului de depozitare: -50...80 °C
Altitudine de funcționare: 2000 m fără penalizare
Dimensiuni și greutate
Înălțime: 58 mm
Lățime: 90 mm
Adâncime: 57 mm
