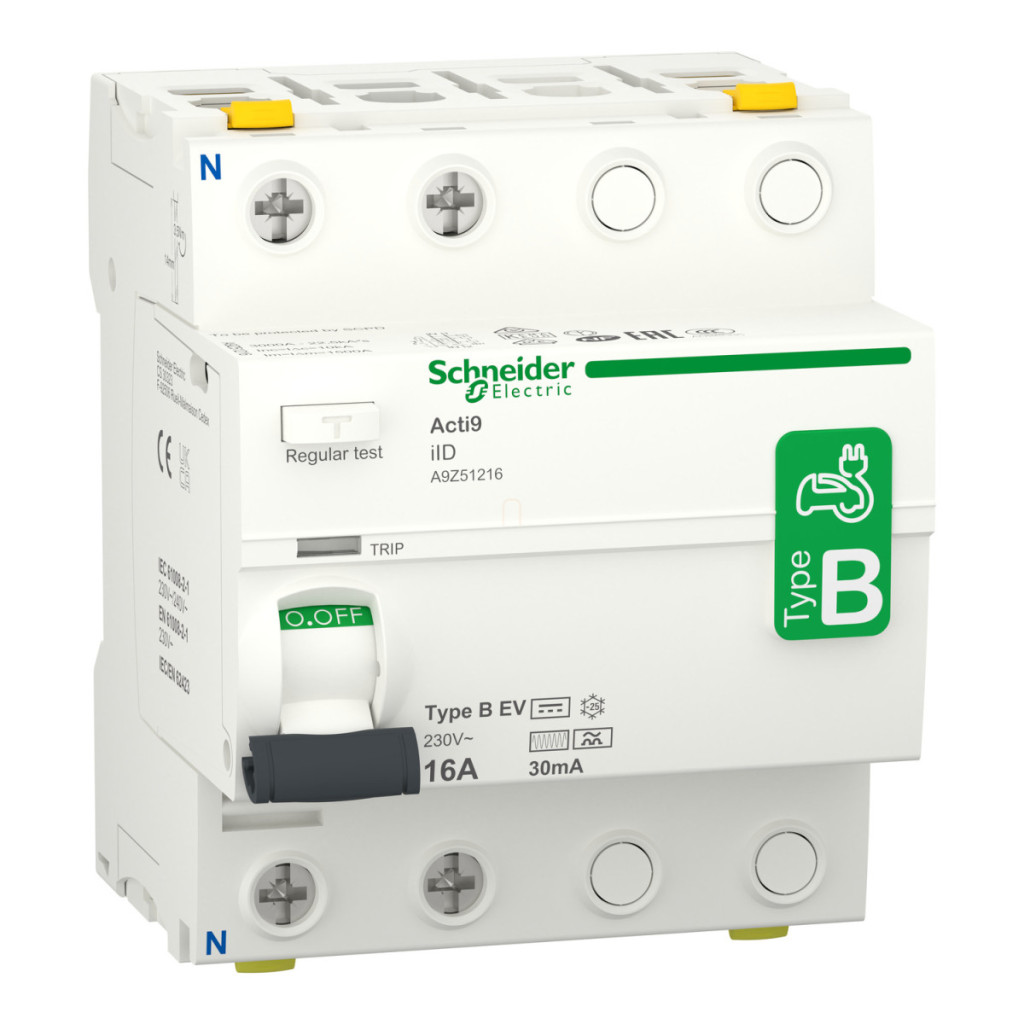

Schneider Electric Acti9 iID A9Z51216 este un întrerupător automat (releu FI) special conceput pentru a proteja încărcătoarele vehiculelor electrice, oferind parametri tehnici și fiabilitate excepționale. Acest întrerupător de tip B-EV este esențial pentru instalarea încărcătoarelor pentru mașini electrice, deoarece asigură o protecție adecvată la atingere chiar și în sistemele cu componente de curent continuu. Dispozitivul este fabricat într-un design cu 2 poli, cu un curent nominal de 16 A și o sensibilitate de 30 mA, ceea ce asigură declanșarea imediată (fără întârziere) în cazul unui curent de defect. Dispozitivul dispune de o tehnologie de declanșare a curentului de defect independentă de tensiune, ceea ce sporește siguranța operațională. Tensiunea nominală de funcționare de 230 V c.a. 50 Hz și toleranța ridicată la curent de scurtcircuit condiționat de 10 kA asigură o gamă largă de aplicații. Tensiunea nominală de izolare este de 250 V, în timp ce rezistența la tensiune de impuls este de 6 kV, ceea ce oferă o protecție adecvată împotriva supratensiunilor de rețea. Întrerupătorul Acti9 iID A9Z51216 are un indicator de poziție a contactului, un indicator de declanșare și un indicator de stare pornit/oprit, care facilitează verificarea stării de funcționare a dispozitivului. Comanda cu comutator basculant permite o funcționare simplă și fiabilă. Dispozitivul poate fi instalat cu un sistem de montare cu fixare pe șină DIN, care asigură o instalare extrem de rapidă și ușoară în timpul lucrărilor electrice. Caracteristicile tehnice ale produsului includ o durată de viață mecanică de 20.000 de cicluri și o durată de viață electrică de 15.000 de cicluri, ceea ce garantează o funcționare fiabilă pe termen lung. Dispozitivul are conectori dubli atât în partea din față, cât și în partea din spate, oferind opțiuni de conectare flexibile. Conectorii din față pot acomoda cabluri rigide de 1-35 mm² și cabluri flexibile de 1-25 mm², în timp ce conectorii din spate permit conectarea cablurilor rigide de 1-25 mm² și a cablurilor flexibile de 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al conectorilor este de 3,5 Nm. Dispozitivul este conform cu standardele internaționale relevante, inclusiv IEC 61008-2-1, IEC/EN 62423 și EN 61008-2-1. Nivelul său de protecție este IP20 sau IP40 într-o carcasă modulară, conform IEC 60529. Are o clasă de rezistență la impact de IK05, un grad de poluare de 3 și o categorie de supratensiune de IV, ceea ce asigură o protecție adecvată chiar și în condiții de mediu adverse. Produsul poate fi utilizat la altitudini de 0-2000 m deasupra nivelului mării și funcționează în mod fiabil într-un interval larg de temperaturi (temperatură de funcționare de -25...60 °C și temperatură de depozitare de -40...85 °C).
Schneider Electric Acti9 iID - A9Z51216 - Curent EV - întrerupător de circuit, clasa B, 2P, 16A, 30mA date tehnice
Caracteristici principale
Categorie produs: Acti9
Denumire produs: Acti9 iID
Tipul produsului sau al componentei: Întrerupător (releu FI)
Denumirea prescurtată a dispozitivului: iID
Aplicația dispozitivului: Încărcător pentru vehicule electrice
Descrierea polului: 2P
Poziția conductorului neutru: Stânga
Curent nominal: 16 A
Tipul rețelei: CA
Sensibilitate la curent de defect: 30 mA
Timp de întârziere a protecției la curent de defect: Instantaneu
Clasa de protecție la curent de defect: Tip B-EV (vehicul electric)
Certificate de calitate: VDE, NF, IMQ, KEMA
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire, intrare grup
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 230 V c.a. 50 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de închidere și deschidere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 250 V
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de poziție a contactului: Da
Tip de control: Comutator basculant
Indicație locală: Indicator de declanșare, indicator ON/OFF
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Dimensiuni și caracteristici
Lățimea modulului (în unități de 9 mm): 8
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Descrierea opțiunilor de blocare: Dispozitiv blocabil cu lacăt
Conexiuni
Conectori - terminale: Conector dublu în față 1...35 mm² rigid, Conector dublu în față 1...25 mm² flexibil, Conector dublu în față 1...25 mm² cu manșoane flexibile, Conector dublu în spate 1...25 mm² rigid, Conector dublu în spate 1...16 mm² flexibil, Conector dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N·m pentru partea superioară sau inferioară
Mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Certificări de produs: CCC
Grad de protecție IP: IP20 conform IEC 60529, IP40 (carcasă modulară) conform IEC 60529
Grad de rezistență la impact IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3 kA conform EN/IEC 61008-1
Altitudine de funcționare: 0...2000 m
Temperatura aerului ambiant în timpul funcționării: -25...60 °C
Temperatura aerului ambiant în timpul depozitării: -40...85 °C
