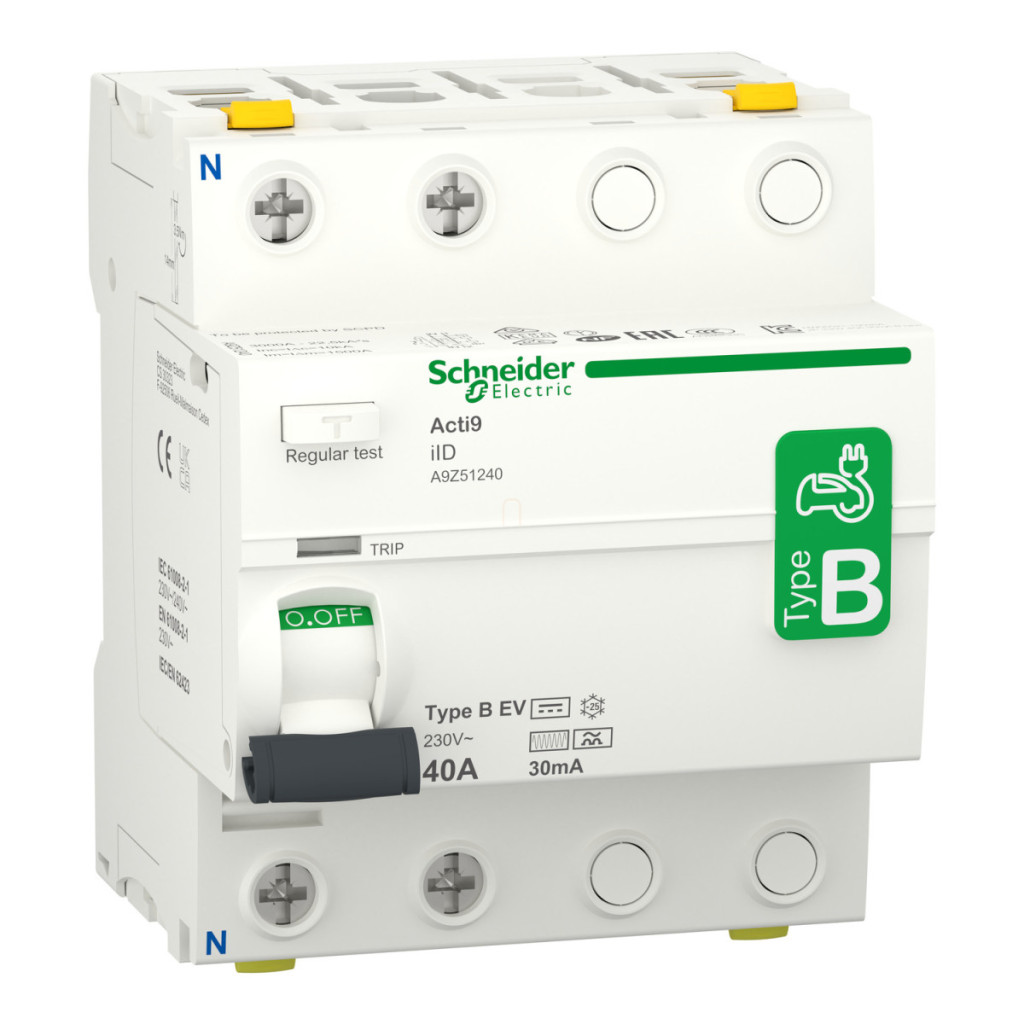

Întrerupătorul Acti9 iID B-EV (A9Z51240) este produsul premium de protecție al Schneider Electric, conceput special pentru stațiile de încărcare a vehiculelor electrice. Acest releu FI special de tip B-EV (vehicul electric) oferă siguranță perfectă pentru nevoile specifice ale încărcătoarelor moderne pentru vehicule electrice, asigurând în același timp o protecție adecvată pentru utilizatori. Dispozitivul este proiectat cu 2 poli, un curent nominal de 40 de amperi și o sensibilitate de 30 de miliamperi, creând un echilibru ideal între siguranță și funcționare continuă. Încărcătoarele pentru mașini electrice generează adesea curent continuu sau curenți de scurgere de înaltă frecvență care nu sunt detectați în mod adecvat de întrerupătoarele convenționale - cu toate acestea, protecția de tip B-EV a fost optimizată pentru a detecta cu precizie aceste curenți de scurgere speciali, oferind siguranță maximă atât pentru oameni, cât și pentru echipamente. Parametrii tehnici ai dispozitivului sunt impresionanți: funcționează la o tensiune nominală de 230 V c.a. și o frecvență de rețea de 50 Hz și are o funcție de protecție instantanee împotriva defectelor la împământare. Tehnologia de declanșare este independentă de tensiune, ceea ce garantează o funcționare fiabilă chiar și în condiții de rețea variabile. Are o capacitate de întrerupere și scurtcircuit de 1500 A (Idm și Im) și un curent de scurtcircuit condiționat de 10 kA. Tensiunea de izolare (Ui) este de 250 V, în timp ce tensiunea de impuls (Uimp) este de 6 kV, ceea ce oferă o protecție excelentă în caz de supratensiune. Dispozitivul dispune, de asemenea, de un indicator de poziție a contactului, un indicator de supracurent și un indicator de poziție a comutatorului ON/OFF, facilitând inspecția vizuală. Instalarea este mult facilitată de designul standard montabil pe șină DIN. Conectorii dubli de pe ambele părți, față și spate, permit o cablare flexibilă: partea frontală acceptă cabluri rigide de 1-35 mm² și cabluri flexibile de 1-25 mm², în timp ce partea din spate acceptă cabluri rigide de 1-25 mm² și cabluri flexibile de 1-16 mm². Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere este de 3,5 Nm. Dispozitivul Schneider Electric Acti9 iID A9Z51240 are o durabilitate mecanică de 20.000 și o durabilitate electrică de 15.000 de cicluri de comutare, asigurând o durată lungă de viață. Dispozitivul este de culoare albă și măsoară 88 mm înălțime, 72 mm lățime și 79 mm adâncime, ocupând 8 x 9 mm unități pe șina DIN. O caracteristică specială este că funcționează în mod fiabil într-un interval larg de temperaturi de funcționare între -25 și +60 °C, iar intervalul de temperatură de depozitare este între -40 și +85 °C. Are un grad de protecție IP20 sau, cu carcasă modulară, IP40 conform IEC 60529. Are un grad de poluare de 3 și o categorie de supratensiune de IV. În ceea ce privește compatibilitatea electromagnetică, poate rezista la 3 kA cu o rezistență la impulsuri de 8/20 µs conform EN/IEC 61008-1. Calitatea dispozitivului este certificată de certificatele VDE, NF, IMQ și KEMA și este conformă cu standardele IEC 61008-2-1, IEC/EN 62423 și EN 61008-2-1, precum și cu certificările CCC și KC.
Schneider Electric Acti 9 iID - A9Z51240 - Curent EV - întrerupător de protecție, clasa B, 2P, 40A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului sau al componentei: Întrerupător de curent rezidual (RCCB)
Denumirea scurtă a dispozitivului: iID
Aplicație: Încărcător pentru vehicule electrice
Descrierea polului: 2P
Poziție neutră: Stânga
Curent nominal: 40 A
Tip rețea: CA
Sensibilitate la curent de defect: 30 mA
Întârziere protecție curent de defect: Instantanee
Clasă protecție curent de defect: Tip B-EV (vehicul electric)
Etichete de calitate: VDE, NF, IMQ, KEMA
Informații suplimentare
Poziția dispozitivului în sistem: Ieșire, alimentare grup
Frecvența rețelei: 50 Hz
Tensiune nominală de funcționare: 230 V c.a. 50 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate nominală de închidere și deschidere: Idm 1500 A, Im 1500 A
Curent nominal condiționat de scurtcircuit: 10 kA
Tensiune nominală de izolare: 250 V
Tensiune nominală de impuls rezistentă: 6 kV
Indicator de poziție a contactului: Da
Tip de control: Comutator basculant
Indicație locală: Indicator de declanșare, indicator ON/OFF
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Unități cu pas de 9 mm: 8
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Descrierea opțiunilor de blocare: Dispozitiv blocabil cu lacăt
Conexiuni - blocuri terminale: Conector dublu în față 1...35 mm² rigid, conector dublu în față 1...25 mm² flexibil, conector dublu în față 1...25 mm² flexibil cu manșoane, conector dublu în spate 1...25 mm² rigid, conector dublu în spate 1...16 mm² flexibil, conector dublu în spate 1...16 mm² flexibil cu manșoane
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N·m pentru partea superioară sau inferioară
Mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Certificări ale produsului: CCC, KC
Protecție IP: IP20 conform IEC 60529, IP40 (carcasă modulară) conform IEC 60529
Protecție IK: IK05
Grad de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: imunitate la impulsuri de 8/20 µs, 3 kA conform EN/IEC 61008-1
Altitudine de funcționare: 0...2000 m
Temperatură ambiantă de funcționare: -25...60 °C
Temperatură ambiantă de depozitare: -40...85 °C
