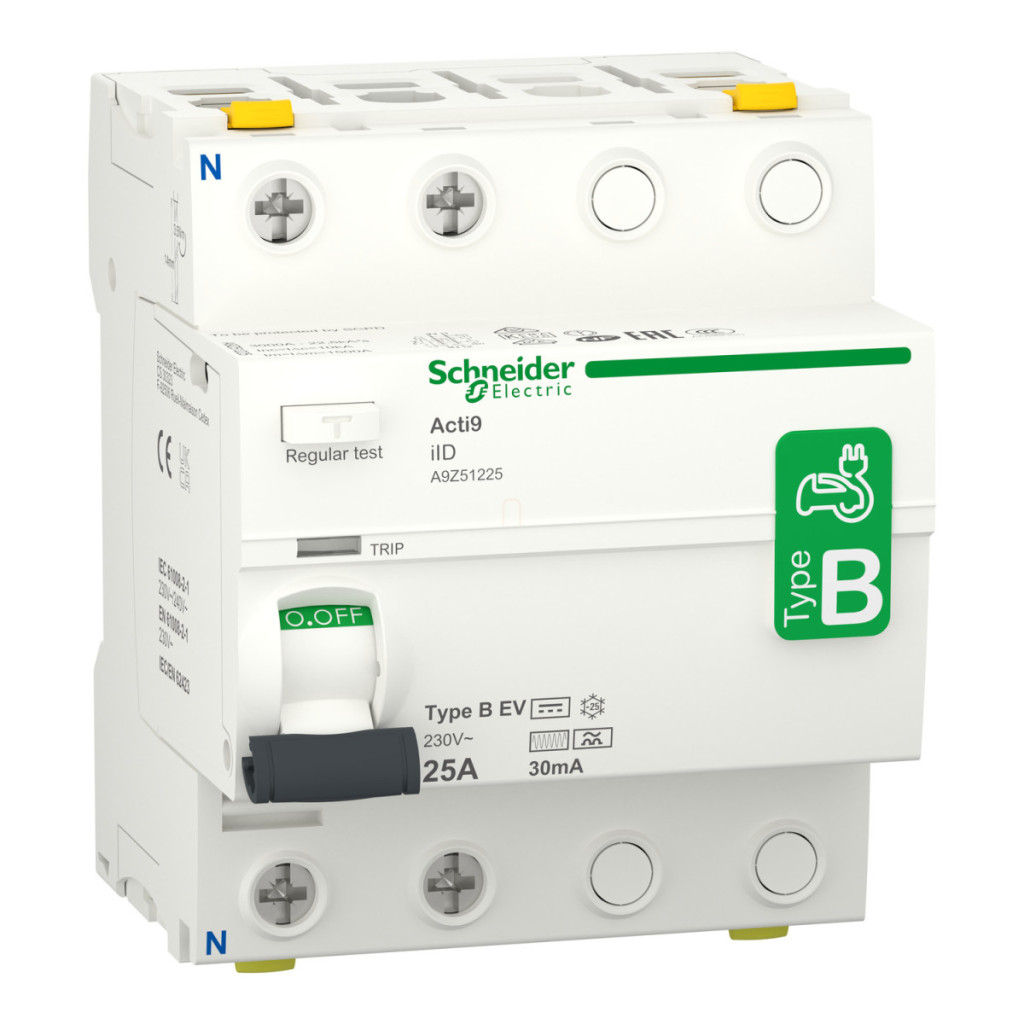

Întrerupătorul de tip Acti9 iID, cu numărul de articol A9Z51225, este un produs excelent din gama Schneider Electric, dezvoltat special pentru stațiile de încărcare a vehiculelor electrice. Releul FI de tip B-EV (vehicul electric), cu 2 poli, 25 A, oferă o siguranță remarcabilă în rețelele de curent alternativ, cu o sensibilitate de 30 mA. La proiectarea dispozitivului, inginerii Schneider Electric au acordat o atenție specială cerințelor specifice ale încărcătoarelor moderne pentru mașini electrice. Protecția de tip B-EV este deosebit de potrivită pentru detectarea curenților de defect care conțin și componente de curent continuu generate de încărcătoarele pentru vehicule electrice, oferind astfel un nivel de siguranță mult mai ridicat decât dispozitivele convenționale de curent rezidual. A9Z51225 se oprește imediat, fără întârziere, atunci când este detectat un curent de defect, oferind protecție maximă atât pentru echipamentul de încărcare, cât și pentru utilizatori. Are specificații tehnice impresionante: tensiune nominală de funcționare de 230 V c.a. 50 Hz, curent nominal de 25 A, tehnologie de declanșare a curentului de defect independentă de tensiune. Calitatea înaltă a dispozitivului este confirmată de numeroase certificări internaționale, inclusiv etichetele de calitate VDE, NF, IMQ și KEMA. Produsul are o durată de viață mecanică (20.000 de cicluri) și electrică (15.000 de cicluri) remarcabilă, care garantează o funcționare fiabilă pe termen lung. Capacitatea de întrerupere a scurtcircuitelor de 1500 A și curentul de scurtcircuit condiționat de 10 kA asigură protecția echipamentului chiar și în condiții extreme. Ca parte a sistemului Acti9 de la Schneider Electric, disjunctorul Acti9 iID se integrează perfect în designul dulapului de distribuție. Dispozitivul poate fi fixat pe o șină DIN și are dimensiunile de 88 mm înălțime, 72 mm lățime, 79 mm adâncime, cu un pas de 8×9 mm. Este extrem de flexibil în ceea ce privește opțiunile de conectare, cu blocuri terminale duble atât în față, cât și în spate, care sunt potrivite pentru acceptarea cablurilor cu secțiuni transversale diferite. Lungimea de dezizolare a cablului este de 14 mm, iar cuplul de strângere al punctelor de conectare este de 3,5 Nm. Întrerupătorul este alb, cântărește 350 g și are un indicator de eliberare și un indicator de stare ON/OFF, ceea ce facilitează verificarea rapidă a stării dispozitivului.
Schneider Electric Acti 9 iID - A9Z51225 - Curent EV - întrerupător de protecție, clasa B, 2P, 25A, 30mA date tehnice
Caracteristici principale
Familia de produse: Acti9
Denumirea produsului: Acti9 iID
Tipul produsului: Întrerupător de curent rezidual (RCCB)
Denumire scurtă: iID
Aplicație: Stație de încărcare pentru vehicule electrice
Poli: 2P
Poziție zero: Stânga
Curent nominal: 25 A
Tip rețea: CA
Sensibilitate: 30 mA
Declanșare curent de defect: Instantaneu
Clasă de protecție: Tip B-EV (vehicul electric)
Certificate de calitate: VDE, NF, IMQ, KEMA
Informații suplimentare
Poziție de instalare în sistem: Ieșire, Intrare grup
Frecvență rețea: 50 Hz
Tensiune nominală de funcționare: 230 V c.a. 50 Hz
Tehnologie de declanșare a curentului de defect: Independentă de tensiune
Capacitate de comutare: Idm 1500 A, Im 1500 A
Curent de scurtcircuit condiționat: 10 kA
Tensiune de izolare: 250 V
Tensiune de impuls rezistentă: 6 kV
Indicator de stare de comutare: Da
Tip de control: Comutator
Indicatori locali: Indicator de declanșare, indicator ON/OFF
Metodă de montare: Snap-on
Suprafață de montare: Șină DIN
Caracteristici fizice
Pas: 8 x 9 mm
Înălțime: 88 mm
Lățime: 72 mm
Adâncime: 79 mm
Culoare: Alb
Durată de viață mecanică: 20.000 de cicluri
Durată de viață electrică: 15.000 de cicluri
Opțiuni de fixare: Blocabil cu lacăt
Conexiuni
Tip conexiune: Bloc terminal dublu în față 1...35 mm² rigid, bloc terminal dublu în față 1...25 mm² flexibil, bloc terminal dublu în față 1...25 mm² flexibil cu manșoane, bloc terminal dublu în spate 1...25 mm² rigid, bloc terminal dublu în spate 1...16 mm² flexibil, bloc terminal dublu în spate 1...16 mm² flexibil cu manșon
Lungime de dezizolare a cablului: 14 mm pentru conexiune superioară sau inferioară
Cuplu de strângere: 3,5 N·m sus sau jos
Condiții de mediu
Standarde: IEC 61008-2-1, IEC/EN 62423, EN 61008-2-1
Certificări ale produsului: CCC
Protecție IP: IP20 (conform IEC 60529), IP40 (carcasă modulară, conform IEC 60529)
Protecție IK: IK05
Nivel de poluare: 3
Categorie de supratensiune: IV
Compatibilitate electromagnetică: rezistență la impulsuri de 8/20 µs, 3 kA (conform EN/IEC 61008-1)
Altitudine de funcționare: 0...2000 m
Interval de temperatură de funcționare: -25...60 °C
Interval de temperatură de depozitare: -40...85 °C
