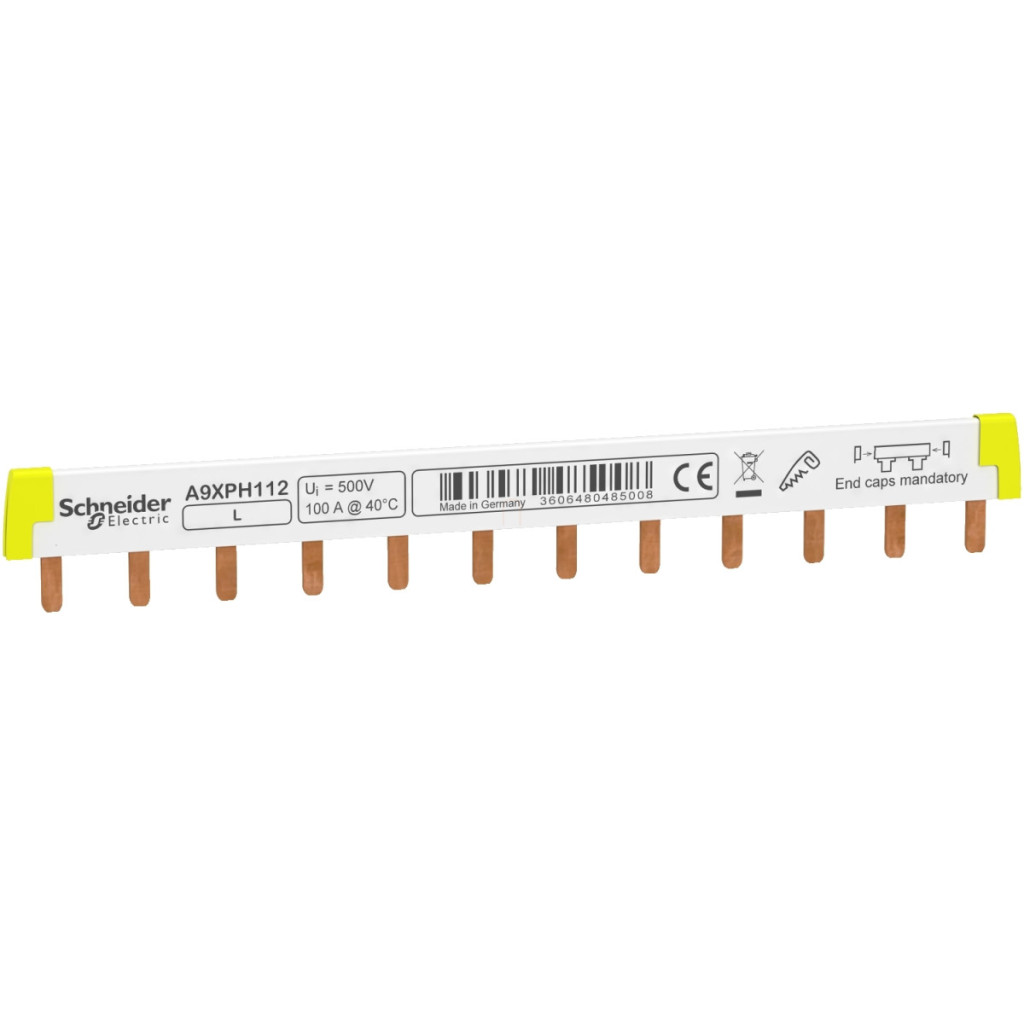

Bară colectoare Schneider Electric Acti9 Comb (A9XPH112) este o soluție inovatoare și eficientă pentru conectarea rapidă și sigură a dispozitivelor modulare. Această bară colectoare secționabilă monofazată (1L) în 12 dimensiuni modulare, cu un curent nominal de 100 A, este alegerea ideală pentru aplicații rezidențiale, comerciale și industriale. Bara colectoare este fabricată la un standard înalt de calitate, cu un design izolat care respectă standardul EN/IEC 61439-1. Cu un pas de modul de 18 mm, bara colectoare se potrivește perfect cu familiile de dispozitive Acti9 și Multi9, fiind compatibilă cu dispozitivele Acti9 iC60, Acti9 iK60, Acti9 iID, Acti9 iID K, Acti9 iSW, Acti9 iSW-NA și Multi9 C60. Bara colectoare are dinți pentru o conectare ușoară, iar distanța uniformă de 18 mm asigură conectarea corectă a dispozitivelor modulare. Parametrii tehnici ai barei colectoare Schneider Electric A9XPH112 Acti9 sunt impresionanți: curent nominal de funcționare de 100 A la 40 °C, tensiune nominală de funcționare de 415 V c.a. și tensiune nominală de izolație de 500 V c.a., în conformitate cu IEC 61439-2. Produsul are un grad de protecție IP20, cu capace de protecție și protecții pentru degete. Flexibilitatea instalării este asigurată de faptul că bara colectoare poate fi montată pe conectori de tip tunel sau terminale duble, fie în partea superioară, fie în partea inferioară. Bara colectoare albă (RAL 9003) cu lățimea de 220 mm este potrivită pentru conectarea a 12 dispozitive standard cu 1 pol. De asemenea, are o rezistență la foc remarcabilă, deoarece poate rezista la temperaturi de 960 °C timp de 30 de secunde, în conformitate cu standardul IEC 60695-2-1. Utilizarea barei colectoare Schneider Electric A9XPH112 reduce semnificativ timpul de instalare și minimizează erorile de cablare. Este deosebit de avantajoasă în proiectarea dulapurilor de distribuție în care multe dispozitive modulare trebuie conectate la același potențial. Divizibilitatea sa oferă flexibilitate suplimentară, permițându-vă să utilizați dimensiunea exactă a barei colectoare de care aveți nevoie pentru proiectul dvs. Produsul are un grad de poluare de 3, ceea ce înseamnă că este rezistent la contaminanți conductivi sau contaminanți uscați, neconductivi, care pot deveni conductivi atunci când sunt expuși la umiditate. Această caracteristică sporește și mai mult fiabilitatea și siguranța produsului în diverse condiții de mediu.
Barele colectoare Schneider Electric Acti 9 Comb - A9XPH112 - Bară colectoare tăiabilă 100A, 1P, 12M date tehnice
Caracteristici principale
Seria: Acti9
Tipul produsului: Bară colectoare (bară colectoare tip pieptene)
Metoda de montare: Orizontală
Categorie: Accesoriu de conectare
Descrierea liniei: 1L
Lungime în module de 18 mm: 12
Standarde: EN/IEC 61439-1
Informații suplimentare
Număr de circuite: 12 circuite 1L
Tip de distribuție: L
Configurație pol per circuit: 1 x 1P
Distanță de conectare: 18 mm
Tip conector: Gheară
Distanță între căi: 18 mm
Marcaj: L
Izolație: Izolat
Design dispozitiv: Segmentabil
Curent nominal de funcționare: 100 A la 40 °C
Tensiune nominală de funcționare: 415 V c.a.
Tensiune nominală de izolare: 500 V c.a. conform IEC 61439-2
Poziție de montare: Sus sau jos pe conectori de tip tunel, sus sau jos pe terminale duble
Module de 9 mm: 24
Lățime: 220 mm
Culoare: Alb (RAL 9003)
Compatibilitate serie: Acti9 iC60, Acti9 iK60, Acti9 iID, Acti9 iID K, Acti9 iSW, Acti9 iSW-NA, Multi9 C60
Mediu
Rezistență la foc: 960 °C (30 s) conform IEC 60695-2-1
Grad de poluare: 3 conform IEC 60947-7-1
Grad de protecție IP: IP20 cu capace de închidere și protecții pentru dinți
