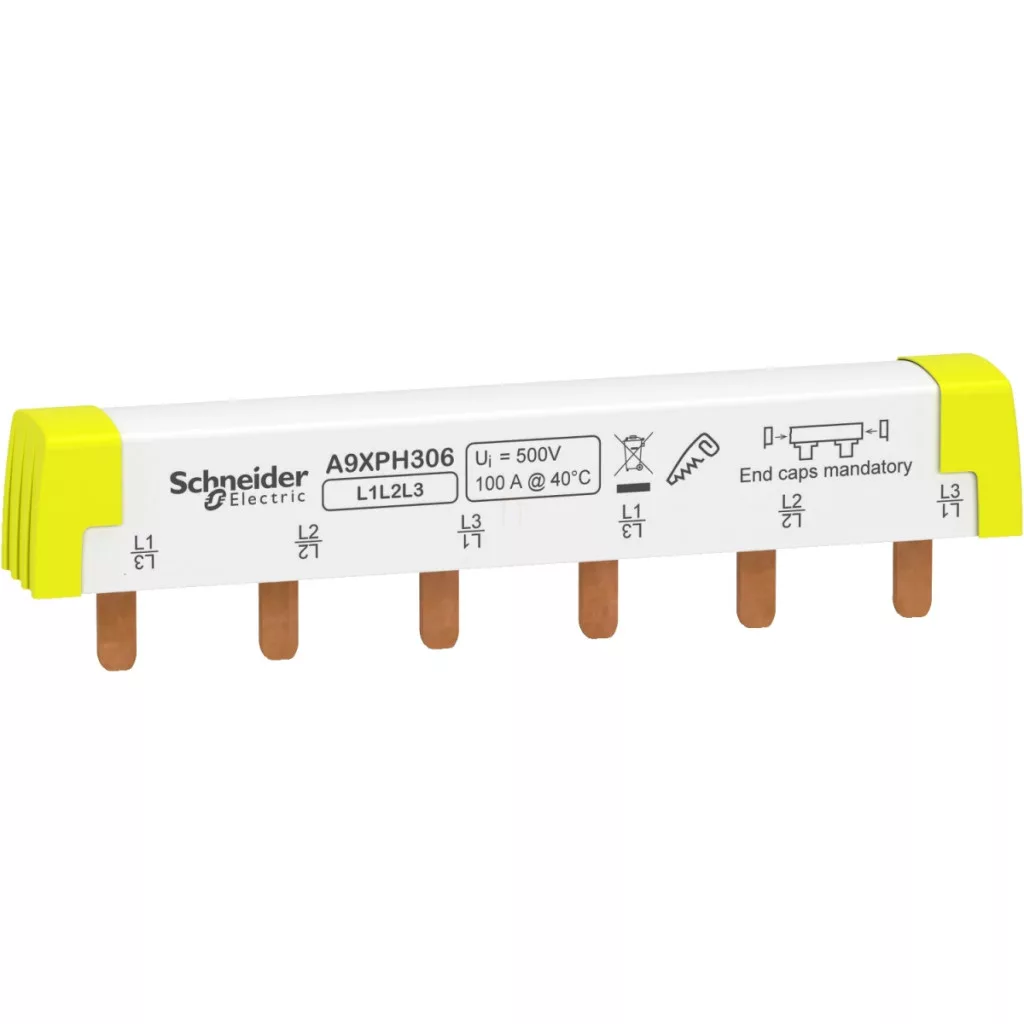

Bară colectoare secționabilă Schneider Electric Acti9 cu numărul de articol A9XPH306 este un accesoriu de înaltă calitate pentru instalații electrice profesionale, care simplifică și accelerează semnificativ conectarea întrerupătoarelor modulare și a altor dispozitive modulare. Această bară colectoare trifazată (3L) are o lungime de 6 module, ceea ce o face ideală pentru instalarea în tablouri de distribuție construite cu un pas standard de 18 mm. Bara colectoare are un curent nominal de funcționare de 100 A (la o temperatură ambiantă de 40 °C), o tensiune nominală de funcționare de 415 V c.a. și o tensiune de izolație de 500 V c.a., în conformitate cu standardul IEC 61439-2. Bara colectoare A9XPH306 este complet izolată, de culoare albă (RAL 9003) și are o lățime de 110 mm. O caracteristică specială a barelor colectoare Acti9 este că pot fi tăiate la lungimea exactă necesară în timpul instalării, oferind flexibilitate maximă electricienilor. Produsul este ușor de instalat: poate fi montat orizontal pe conectori de tip tunel sau conectori dubli în partea superioară sau inferioară a dispozitivelor. Bara colectoare are un design zimțat, care asigură un contact adecvat cu dispozitivele conectate. Distanța dintre șine este de 54 mm, marcată L1 L2 L3, ceea ce facilitează identificarea fazelor și cablarea profesională. Produsul are un grad de protecție IP20 cu capace de capăt și protecții pentru dinți, asigurând protecție de bază la atingere. A9XPH306 este compatibil cu gama largă de produse din seria Acti9, inclusiv dispozitivele Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA și Multi9 C60. Are o rezistență remarcabilă la foc: poate rezista la 960 °C timp de 30 de secunde, în conformitate cu standardul IEC 60695-2-1. Produsul are un grad de poluare de 3 conform IEC 60947-7-1, ceea ce înseamnă că poate apărea contaminare conductivă sau uscată, neconductivă, dar contaminarea poate deveni temporar conductivă din cauza condensului. Schneider Electric a proiectat și fabricat bara colectoare A9XPH306 ținând cont de cele mai înalte cerințe de calitate și siguranță, în conformitate cu standardul EN/IEC 61439-1, care garantează o utilizare sigură și pe termen lung în aparatele de comutație de joasă tensiune.
Barele colectoare Schneider Electric Acti 9 Comb - A9XPH306 - Bară colectoare tăiabilă, 100 A, 3P, 6M date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Bară colectoare tip pieptene
Metoda de montare: Orizontală
Categorie: Accesoriu de conectare
Descrierea liniei: 3L
Lungime în module de 18 mm: 6
Standarde: EN/IEC 61439-1
Informații suplimentare
Număr de căi: 2 căi 3L
Tip distribuție: L1 L2 L3
Configurație pol pentru 1 cale: 1 x 3P
Distanță între conexiuni: 18 mm
Tip conexiune: Dințată
Distanță între căi: 54 mm
Marcaj: L1 L2 L3
Izolație: Izolată
Design dispozitiv: Poate fi tăiat la lungime
Curent nominal de funcționare [Ie]: 100 A la 40 °C
Tensiune nominală de funcționare [Ue]: 415 V c.a.
Tensiune nominală de izolare [Ui]: 500 V c.a. conform IEC 61439-2
Locație de montare: Partea superioară sau inferioară a conectorilor de tip tunel
Partea superioară sau inferioară a conectorilor dubli
Pas de 9 mm: 12
Lățime: 110 mm
Culoare: Alb (RAL 9003)
Gamă de produse compatibile: Acti9 Acti9 iC60
Acti9 Acti9 iK60
Acti9 Acti9 iID
Acti9 Acti9 iID K
Acti9 Acti9 iSW
Acti9 Acti9 iSW-NA
Multi9 Multi9 C60
Date privind mediul
Rezistență la foc: 960 °C (30 s) conform IEC 60695-2-1
Grad de poluare: 3 conform IEC 60947-7-1
Grad de protecție IP: IP20 cu capace de protecție și protecții pentru dinți
