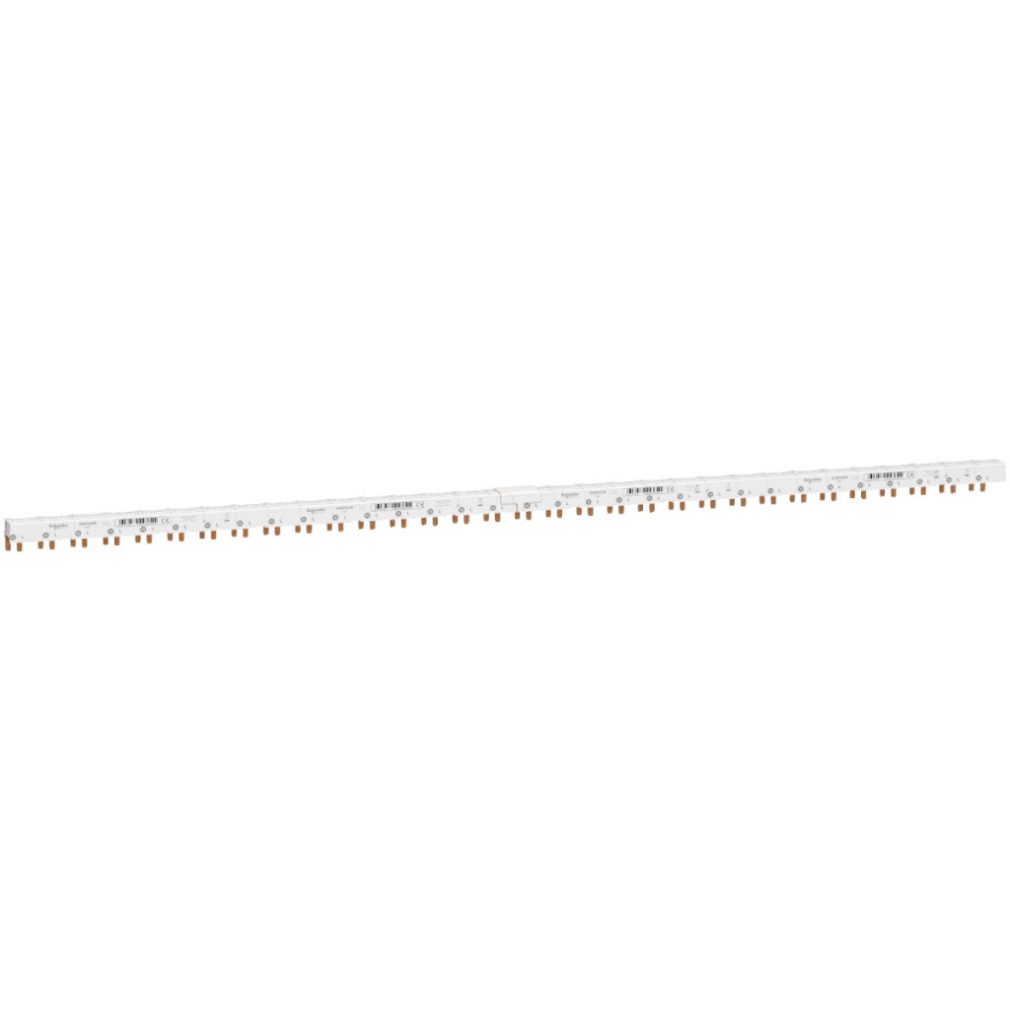

Bară colectoare Acti9 este o soluție de conectare electrică profesională de înaltă calitate, destinată în principal utilizării în sisteme de distribuție modulare. Busbara A9XPA648 cu configurație 1L+N, fabricată de Schneider Electric, ajută la conectarea rapidă, eficientă și sigură a tablourilor electrice, reducând semnificativ timpul de instalare și minimizând posibilitatea apariției erorilor de cablare.
Această bară colectoare cu 48 de module și pas de 9 mm poate fi montată orizontal și este special concepută pentru utilizarea cu dispozitive modulare din seria Acti9. Este compatibilă cu Acti9 C40, DT40, iDPN, ID C40, ITG40, iC40, iDT40, iDD40, iIG40, iCV40, iID40 și alte familii de produse, precum și dispozitive Multi9 N40. Bara colectoare asigură conexiuni pentru 32 de circuite, fiecare punct de conexiune fiind disponibil într-o configurație 1P+N. Sistemul special de conectare cu dinți al barei colectoare asigură o conexiune electrică stabilă și sigură. Bara colectoare are un curent nominal de funcționare de 80 A la o temperatură ambiantă de 40 °C și o tensiune de funcționare de 230 V c.a. fază/neutru. Tensiunea sa de izolare este de 400 V c.a. în conformitate cu IEC 61439-1, iar tensiunea nominală de impuls este de 4 kV. Produsul are un grad de protecție IP20 și este disponibil într-o versiune izolată în culoarea albă (RAL 9003). Bara colectoare poate fi tăiată la dimensiune, permițând ajustarea precisă a lungimii necesare. Kitul include, de asemenea, capace de capăt și plăci de acoperire. În ceea ce privește dimensiunile fizice, are o lungime de 862 mm, o înălțime de 29 mm și o adâncime de 26 mm, cu o greutate totală de numai 365 g. Se instalează deasupra conectorilor de tip tunel. Produsul este conform cu standardul EN/IEC 61439-1 și are caracteristici excelente de rezistență la foc: poate rezista la flăcări de 960 °C timp de 30 de secunde, în conformitate cu standardul IEC 60695-2-1. Grad de contaminare 3, în conformitate cu EN/IEC 60439-1.
Bară colectoare Schneider Electric Acti9 A9XPA648 este alegerea ideală pentru electricieni și ingineri electricieni care caută o soluție rapidă, fiabilă și sigură pentru conectarea dispozitivelor modulare Acti9 în dulapuri de distribuție. Produsul este conceput pentru uz profesional, în principal în sisteme de distribuție electrică industriale, comerciale și rezidențiale.
Date tehnice Schneider Electric Acti9 comb busbar A9XPA648
Date de bază
Familia de produse: Acti9
Tipul produsului: Bară colectoare tip pieptene
Metoda de instalare: Orizontală
Categorie accesorii: Accesorii de conectare
Descrierea liniei: 1L + N
Lungime în module: 48 (modul de 18 mm)
Standarde: EN/IEC 61439-1
Date suplimentare
Număr de circuite: 32 circuite Aux + N + 1 L
Tip de distribuție: Aux N L
Configurație pol pentru 1 circuit: 1 x 1P + N
Distanța de conectare: 9 mm între fază și neutru
Tip conector: Zimțat
Distanța între circuite: 27 mm
Marcaj: N L
Izolație: Izolat
Prezentarea dispozitivului: Tăiabil
Accesorii furnizate: Capace de închidere, capace pentru dinți
Caracteristici electrice
Curent nominal de funcționare [Ie]: 80 A la 40 °C
Tensiune nominală de funcționare [Ue]: 230 V c.a. fază/neutru
Tensiune nominală de izolare [Ui]: 400 V c.a. conform IEC 61439-1
Tensiune nominală de impuls [Uimp]: 4 kV
Dimensiuni și caracteristici fizice
Locație de montare: Pe conectori de tip tunel
Pas de 9 mm: 96
Înălțime: 29 mm
Lățime: 862 mm
Adâncime: 26 mm
Greutate produs: 365 g
Culoare: Alb (RAL 9003)
Gamă de produse compatibile
Acti9 C40, Acti9 C40 Vigi, Acti9 DT40, Acti9 DT40 Vigi, Acti9 iDPN, Acti9 iDPN Vigi, Acti9 ID C40, Acti9 IDc, Acti9 ITG40, Multi9 N40, Acti9 iC40, Acti9 iDT40, Acti9 iDD40, Acti9 iDD40 TG, Acti9 Vigi iTG40, Acti9 iIG40, Acti9 iCV40, Acti9 Vigi iCG40, Acti9 iID40
Caracteristici de mediu
Rezistență la foc: 960 °C (30 s) conform IEC 60695-2-1
Grad de poluare: 3 conform EN/IEC 60439-1
Grad de protecție IP: IP20 cu capace de închidere și capace pentru dinți
