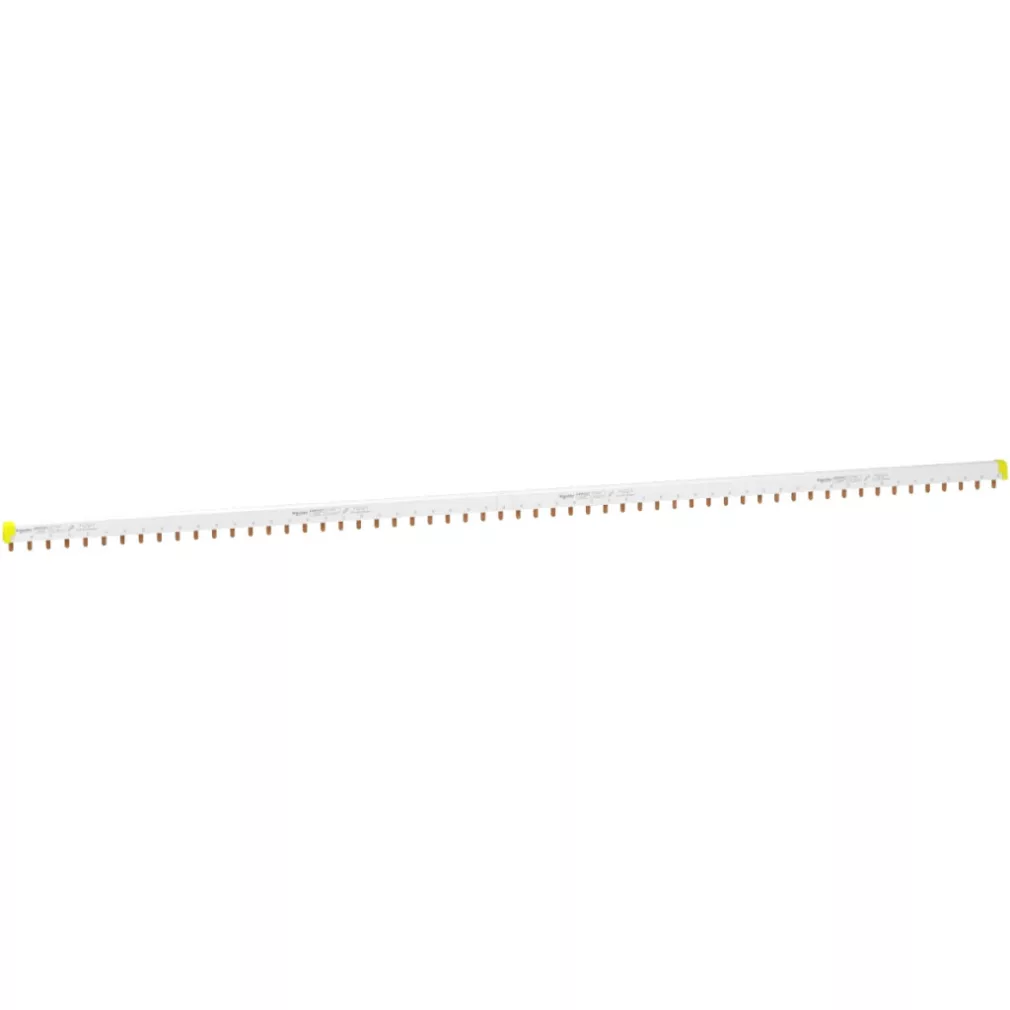

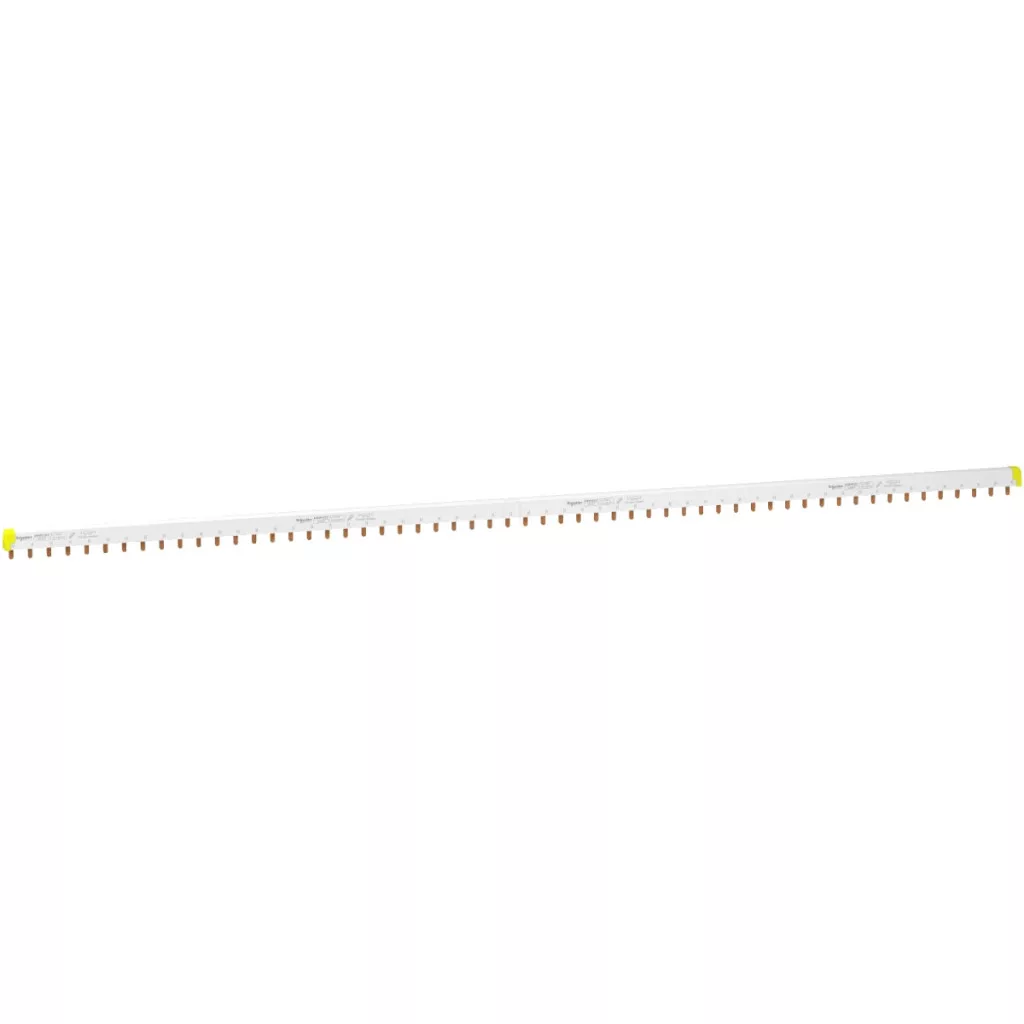

Bară colectoare secționabilă Schneider Electric Acti9 A9XPH357 este o componentă de înaltă calitate pentru instalații electrice profesionale, de tip 3L, accesoriu de comutare electrică montabil orizontal. Această bară colectoare de 100 A, cu 57 de module, este special concepută pentru a fi compatibilă cu familiile de produse Acti9 și Multi9, oferind flexibilitate maximă în proiectarea instalațiilor electrice. Modelul A9XPH357 oferă 19 puncte de conectare diferite pentru fazele L1, L2 și L3, cu o lățime a modulului de 18 mm. Bara colectoare are o lungime totală de 1000 mm și include 10 capace de capăt într-un set pentru o funcționare sigură. Produsul izolat de culoare albă (RAL 9003) poate fi tăiat la dimensiune, astfel încât să poată fi adaptat la cerințele specifice de instalare. Distanța dintre fiecare punct de conectare este de 54 mm, ceea ce permite un design profesional și ordonat al dulapului de distribuție. Din punct de vedere tehnic, bara colectoare A9XPH357 are o tensiune nominală de funcționare de 415 V c.a. și o tensiune de izolație de 500 V c.a., în conformitate cu standardul IEC 61439-2. Curentul nominal de funcționare de 100 A este garantat la o temperatură ambiantă de 40 °C. Bara colectoare poate fi montată în partea superioară sau inferioară pe terminale de tip tunel sau terminale duble. Produsul are protecție IP20 cu capace de capăt și protecții pentru degete și este conform cu gradul de poluare 3 conform IEC 60947-7-1. Rezistența sa la foc este de 960 °C timp de 30 de secunde, conform IEC 60695-2-1. Bara colectoare Acti9 A9XPH357 este compatibilă cu multe dispozitive din familiile de produse Schneider Electric Acti9 și Multi9, inclusiv modulele Acti9 iC60, iK60, iID, iID K, iSW, iSW-NA și Multi9 C60. Această gamă largă de compatibilitate o face deosebit de valoroasă pentru electricienii profesioniști care doresc să creeze sisteme de distribuție uniforme, fiabile și sigure. Designul, care respectă standardul EN/IEC 61439-1, asigură o funcționare pe termen lung, fără probleme, chiar și în medii industriale.
Barele colectoare Schneider Electric Acti 9 Comb - A9XPH357 - Bară colectoare tăiabilă 100 A, 3P, 57 M date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Bară colectoare
Metoda de montare: Orizontală
Categorie: Accesoriu de conectare
Descrierea liniei: 3L
Lungime în module de 18 mm: 57
Standarde: EN/IEC 61439-1
Informații suplimentare
Număr de puncte de conectare: 19 puncte 3L
Tip distribuție: L1 L2 L3
Configurație pol: 1 x 3P
Distanță de conectare: 18 mm
Tip conector: Clemă
Distanță între punctele de conectare: 54 mm
Marcaj: L1 L2 L3
Izolație: Izolat
Design dispozitiv: Tăiabil
Accesorii incluse: 10 terminale de capăt
Curent nominal de funcționare: 100 A la 40 °C
Tensiune nominală de funcționare: 415 V c.a.
Tensiune nominală de izolație: 500 V c.a. (conform IEC 61439-2)
Locație de montare: Partea superioară sau inferioară a terminalelor de tip tunel, partea superioară sau inferioară a terminalelor duble
Număr de diviziuni de 9 mm: 114
Înălțime: 1000 mm
Culoare: Alb (RAL 9003)
Compatibilitate
Acti9 iC60, Acti9 iK60, Acti9 iID, Acti9 iID K, Acti9 iSW, Acti9 iSW-NA, Multi9 Multi9 C60
Caracteristici de mediu
Rezistență la foc: 960 °C (30 s) conform IEC 60695-2-1
Grad de poluare: 3 (conform IEC 60947-7-1)
Grad de protecție IP: IP20 cu capace de protecție și protecții pentru dinți
