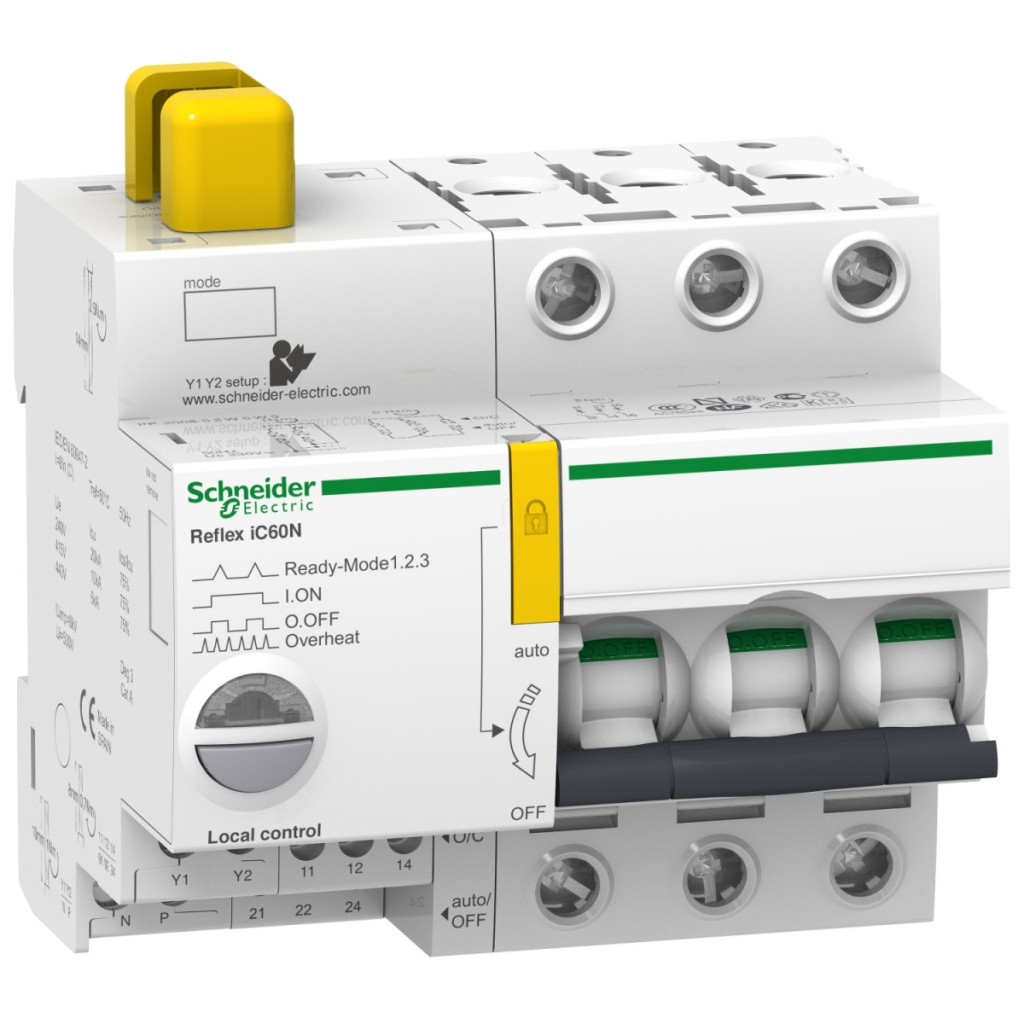

Schneider Electric Acti 9 Reflex iC60N Ti24 10 A 3P curba C (A9C62310) este un întrerupător automat miniatural integrat de înaltă calitate, care combină în mod unic protecția întrerupătoarelor automate tradiționale cu funcții de control de la distanță. Acest dispozitiv cu 3 poli, cu caracteristică C și curent nominal de 10 amperi, este alegerea ideală atât pentru rețelele de distribuție industriale, cât și pentru cele comerciale, în special acolo unde sunt necesare accesul de la distanță și automatizarea. Modelul Reflex iC60N Ti24 aparține familiei de produse Acti9 de la Schneider Electric, recunoscută la nivel mondial pentru fiabilitatea și parametrii tehnici excelenți. Capacitatea de întrerupere de 20 kA pe rețelele de 220...240 V c.a. și de 10 kA pe rețelele de 380...Rețelele de 415 V c.a. (în conformitate cu EN/IEC 60947-2) asigură o protecție adecvată împotriva supracurentului și a scurtcircuitelor. Produsul are un declanșator termomagnetic care oferă o protecție precisă atât împotriva suprasolicitării lente, cât și a scurtcircuitelor bruște. Codul de capacitate de rupere N indică faptul că poate fi utilizat și în medii industriale. O caracteristică specială a disjunctorului Reflex iC60N Ti24 este capacitatea sa de control de la distanță încorporată, care oferă mai multe moduri de control: comandă continuă, control prin impulsuri și operare locală folosind butonul ON/OFF de pe dispozitiv. Tensiunea circuitului de control poate fi selectată dintr-o gamă largă: 230 V c.a., 48 V c.a. sau 24 V c.a. la 50/60 Hz, sau 48 V c.c. sau 24 V c.c. la tensiune c.c. Starea dispozitivului este indicată de LED-uri încorporate: LED-ul roșu indică o eroare, LED-ul verde indică starea de pornire, în timp ce diverse semnale intermitente oferă informații suplimentare despre starea curentă a dispozitivului (dispozitiv declanșat, dispozitiv gata, dispozitiv supraîncălzit). Instalarea este extrem de simplă, cu montarea pe o șină DIN simetrică de 35 mm. Dispozitivul are o lățime de 99 mm, o înălțime de 84 mm și o adâncime de 77 mm, este de culoare albă și poate fi instalat cu ușurință în dulapuri de distribuție standard. Nivelul de protecție IP20 asigură că degetele nu pot ajunge la părțile sub tensiune. Durata de viață mecanică este de 50.000 de cicluri de comutare, în timp ce durata de viață electrică în categoria AC-1 este, de asemenea, de 50.000 de cicluri la 50 Hz. Opțiunea de blocare în poziția OFF oferă o siguranță sporită. Un avantaj suplimentar este compatibilitatea cu sistemele PLC, ceea ce permite integrarea sa în sisteme complexe de automatizare a clădirilor sau de control industrial.
Schneider Electric Acti 9 Reflex iC60N - A9C62310 - control integrat al întrerupătorului de circuit, 3P, C, 10A date tehnice
Caracteristici principale
Aplicație dispozitiv: Distribuție, Control
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumire prescurtată a dispozitivului: Reflex iC60N
Tipul produsului: Întrerupător de circuit miniatural cu control integrat
Descrierea polilor: 3P
Număr de poli protejați: 3
Tip de rețea: CA
Tehnologie de declanșare: Termomagnetică
Caracteristica întrerupătorului: C
Date suplimentare
Curent nominal [In]: 10 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: N
Capacitate de întrerupere: 20 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolare [Ui]: 500 V c.a.
Indicator de poziție contact: Da
Tip de comandă: Comandă la distanță cu comandă continuă
Comutator de schimbare
Buton ON/OFF
Telecomandă cu impuls
Tip semnal de comandă: Tensiune extra-joasă menținută
Impuls
Menținută
Indicație locală: LED roșu: defecțiune
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv gata
LED verde: dispozitiv PORNIT
LED intermitent: dispozitiv supraîncălzit
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Metodă de montare: Fixă
Suport de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 11
Înălțime: 84 mm
Lățime: 99 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Blocabil
Descrierea opțiunilor de blocare: Lacăt în poziție OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
