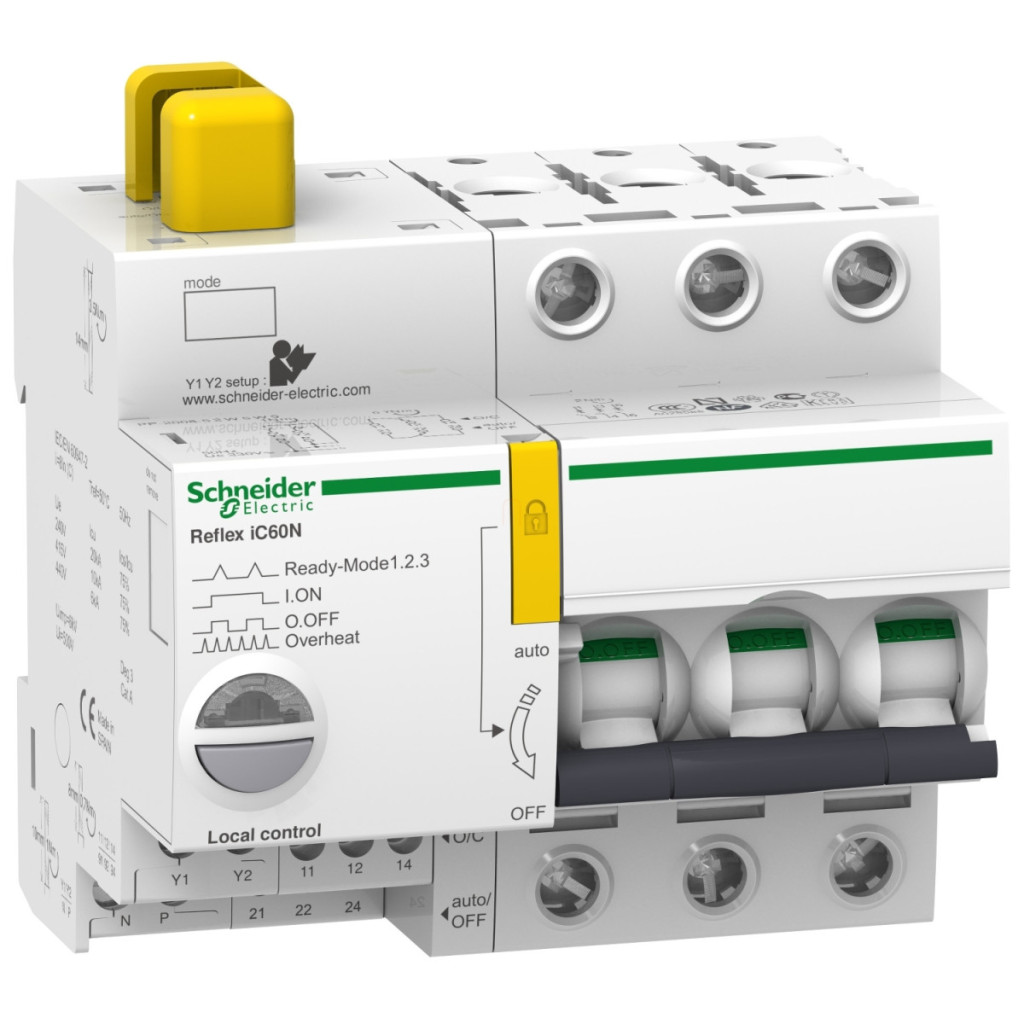

Schneider Electric Acti 9 Reflex iC60N A9C62325 este un întrerupător de circuit integrat care combină avantajele unui întrerupător de circuit tradițional cu funcții de control de la distanță. Acest întrerupător miniatural 3P (trifazat) are un curent nominal de 25 amperi și o caracteristică de întrerupere C, ceea ce îl face ideal pentru sistemele de automatizare a clădirilor și de gestionare a energiei. Dispozitivul Reflex iC60N Ti24 este unic, deoarece oferă protecția întrerupătoarelor miniaturale standard, oferind în același timp și capacități de control de la distanță. Are o capacitate de întrerupere de 20 kA pe o rețea de 220-240 V c.a. și 10 kA pe o rețea de 380-415 V c.a., în conformitate cu standardul EN/IEC 60947-2. Produsul are o eliberare termomagnetică, care oferă o protecție adecvată împotriva supracurentului și scurtcircuitelor. Dispozitivul poate fi montat pe o șină DIN standard de 35 mm și are dimensiunile de 99 mm lățime, 84 mm înălțime și 77 mm adâncime, ceea ce îndeplinește cerințele dulapurilor de distribuție moderne. Opțiunile de control ale Reflex iC60N sunt extrem de versatile. Acesta este acționat local cu un buton ON/OFF, în timp ce controlul de la distanță este posibil fie cu o comandă pulsată, fie cu o comandă continuă. Circuitul de control are o gamă de tensiune foarte largă: poate fi acționat cu o tensiune de control de 230 V CA, 24 V CA, 48 V CA, 24 V CC sau 48 V CC. Feedback-ul este furnizat de LED-uri: LED-ul verde indică starea de pornire, LED-urile intermitente indică supraîncălzirea, declanșarea sau modul de așteptare al dispozitivului, în timp ce LED-ul roșu indică o defecțiune. Aceste funcții sunt deosebit de utile în sistemele complexe de automatizare a clădirilor sau pentru monitorizarea locațiilor îndepărtate. Durabilitatea mecanică și electrică este garantată de 50.000 de cicluri de comutare, asigurând o durată lungă de viață chiar și în cazul comutărilor frecvente. Securitatea suplimentară este asigurată de opțiunea de blocare a dispozitivului cu un lacăt, care împiedică reconectarea accidentală în timpul lucrărilor de întreținere. Gradul de protecție IP20 oferă o protecție adecvată împotriva prafului și contactului. Dispozitivul este compatibil cu PLC-urile, ceea ce facilitează integrarea în sistemele de automatizare industrială. Întrerupătorul Reflex iC60N A9C62325 este alegerea ideală pentru aplicații în care controlul și monitorizarea de la distanță sunt importante, iar protecția fiabilă a circuitului trebuie, de asemenea, asigurată.
Schneider Electric Acti 9 Reflex iC60N - A9C62325 date tehnice
Caracteristici principale
Aplicație dispozitiv: Distribuție, Control
Familia de produse: Acti9
Denumire produs: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător de circuit cu control integrat
Descrierea polilor: 3P
Număr de poli protejați: 3
Tip rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Caracteristici: C
Caracteristici suplimentare
Curent nominal: 25 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate de rupere: 20 kA Icu 220...240 V AC 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolare: 500 V c.a.
Indicator de poziție contact: Da
Tip de comandă: Buton ON/OFF
Telecomandă cu impuls
Telecomandă cu comandă continuă
Comutator de schimbare
Tip semnal de control: Continuu
Impuls
Continuu, tensiune foarte joasă
Indicație locală: LED intermitent: supraîncălzire dispozitiv
LED verde: dispozitiv pornit
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv gata
LED roșu: defecțiune
Tensiune circuit de comandă: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Metodă de montare: Fixă
Date mecanice
Bază de montare: Șină DIN simetrică de 35 mm
Pasi de 9 mm: 11
Înălțime: 84 mm
Lățime: 99 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Blocabil
Descrierea opțiunilor de blocare: Blocare în poziția OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40°C
