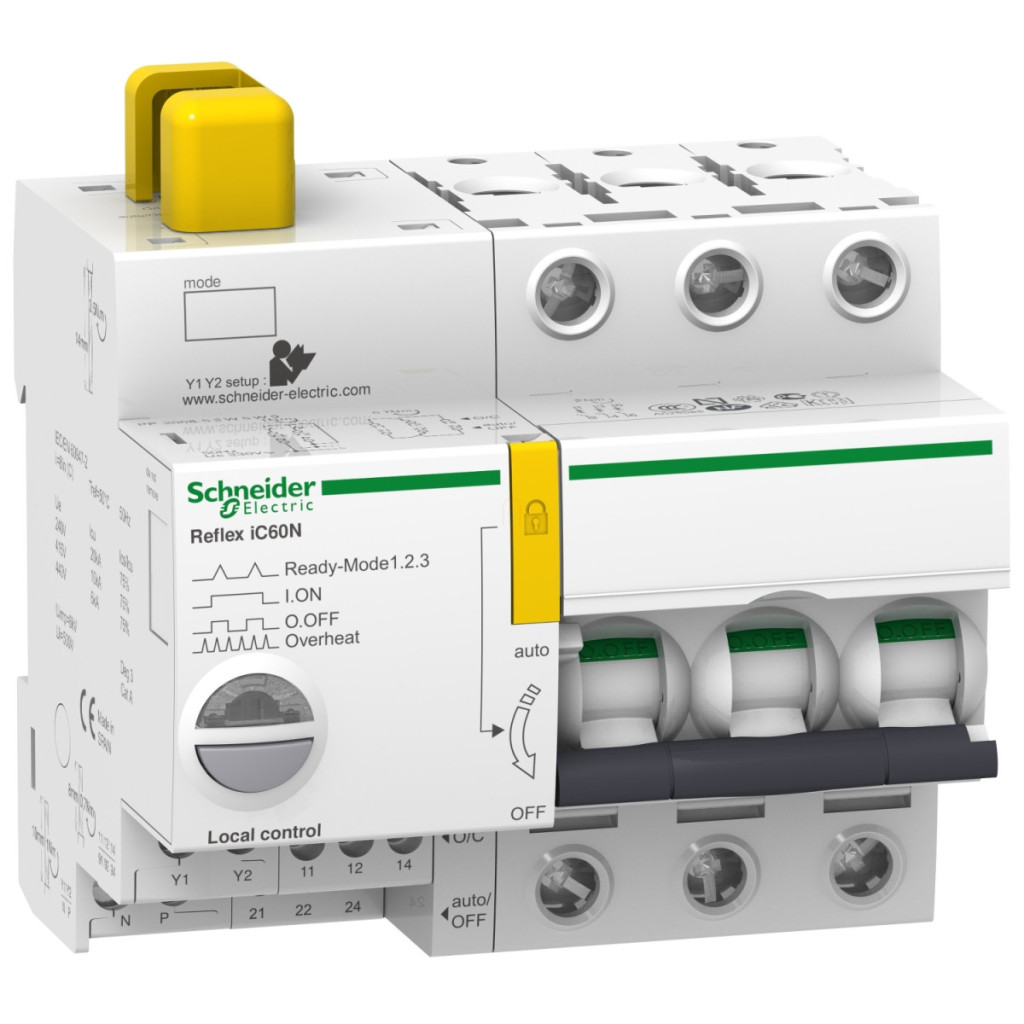

Întrerupătorul miniatural integrat Schneider Electric Acti 9 Reflex iC60N Ti24 16 A 3P tip C (A9C62316) este un dispozitiv inovator de protecție electrică care combină funcțiile tradiționale ale întrerupătorului și ale telecomenzii într-o singură unitate compactă. Acest produs oferă o soluție ideală pentru sistemele electrice care necesită atât control de la distanță, cât și protecție eficientă a circuitului. Reflex iC60N Ti24 aparține familiei de produse Acti 9, gama premium de dispozitive modulare Schneider Electric. Acest întrerupător de circuit cu 3 poli (3P) are un curent nominal de 16 amperi și o caracteristică de declanșare C, ceea ce îl face deosebit de potrivit pentru protejarea sarcinilor inductive și capacitive. Produsul poate fi utilizat în rețelele de curent alternativ și funcționează cu tehnologie de declanșare termomagnetică, care oferă o protecție eficientă împotriva suprasarcinii și scurtcircuitului. Capacitatea sa remarcabilă de întrerupere - 20 kA la 220-240 V c.a. și 10 kA la 380-415 V c.a. - asigură o protecție fiabilă chiar și în cazul curenților de defect ridicați. O caracteristică remarcabilă a Reflex iC60N Ti24 este funcționalitatea sa de control de la distanță încorporată. Dispozitivul are mai multe moduri de control: poate fi controlat prin impuls, comandă continuă, comutator sau manual cu butonul ON/OFF. Circuitul de control poate fi acționat la mai multe niveluri de tensiune: 230 V c.a., 24 V c.a., 48 V c.a., precum și 24 V c.c. și 48 V c.c. Starea dispozitivului este indicată clar de luminile indicatoare LED: LED-ul verde indică starea de pornire, LED-ul intermitent indică starea de declanșare sau supraîncălzire, iar LED-ul roșu indică o defecțiune. Acest sistem complex de feedback permite o diagnosticare rapidă și precisă. Dispozitivul are, de asemenea, un indicator de poziție care arată starea comutatoarelor. Întrerupătorul miniatural Reflex iC60N este ușor de instalat și poate fi montat pe o șină DIN simetrică de 35 mm. Are un design compact: 84 mm înălțime, 99 mm lățime și 77 mm adâncime, în culoare albă. Durabilitatea sa mecanică este de 50.000 de cicluri, iar durabilitatea sa electrică este, de asemenea, de 50.000 de cicluri la 50 Hz pentru AC-1. Ca caracteristică de siguranță, poate fi blocat în poziția OFF și este, de asemenea, compatibil cu PLC-urile. Dispozitivul are un grad de protecție IP20 în conformitate cu IEC 60529 și poate fi utilizat în medii cu un grad de poluare de 3. În ceea ce privește umiditatea relativă, este operațional la 93% la 40 °C, ceea ce permite o gamă largă de aplicații.
Schneider Electric Acti 9 Reflex iC60N - A9C62316 - date tehnice privind controlul întrerupătorului de circuit încorporat
Caracteristici principale
Aplicația dispozitivului: Control, distribuție
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumirea scurtă a produsului: Reflex iC60N
Tipul produsului: Întrerupător de circuit integrat
Descrierea polilor: 3P
Număr de poli protejați: 3
Tip de rețea: CA
Tehnologie de declanșare: Termomagnetică
Curba de declanșare: C
Caracteristici suplimentare
Curent nominal [In]: 16 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate de rupere: 20 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație [Ui]: 500 V AC
Indicator de poziție a contactului: Da
Tip de comandă: Comandă de la distanță cu impuls
Comandă de la distanță cu comandă continuă
Comutator
Buton ON/OFF
Tip semnal de comandă: Tensiune extra-joasă menținută
Menținută
Impuls
Semnalizare locală: LED verde: dispozitiv pornit
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv supraîncălzit
LED roșu: defect
LED intermitent: dispozitiv gata
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Metodă de montare: Fixă
Suport de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 11
Înălțime: 84 mm
Lățime: 99 mm
Adâncime: 77 mm
Culoare: Alb
Durabilitate mecanică: 50.000 de cicluri
Durabilitate electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Blocabil
Descrierea opțiunilor de blocare: Lacăt în poziție OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
