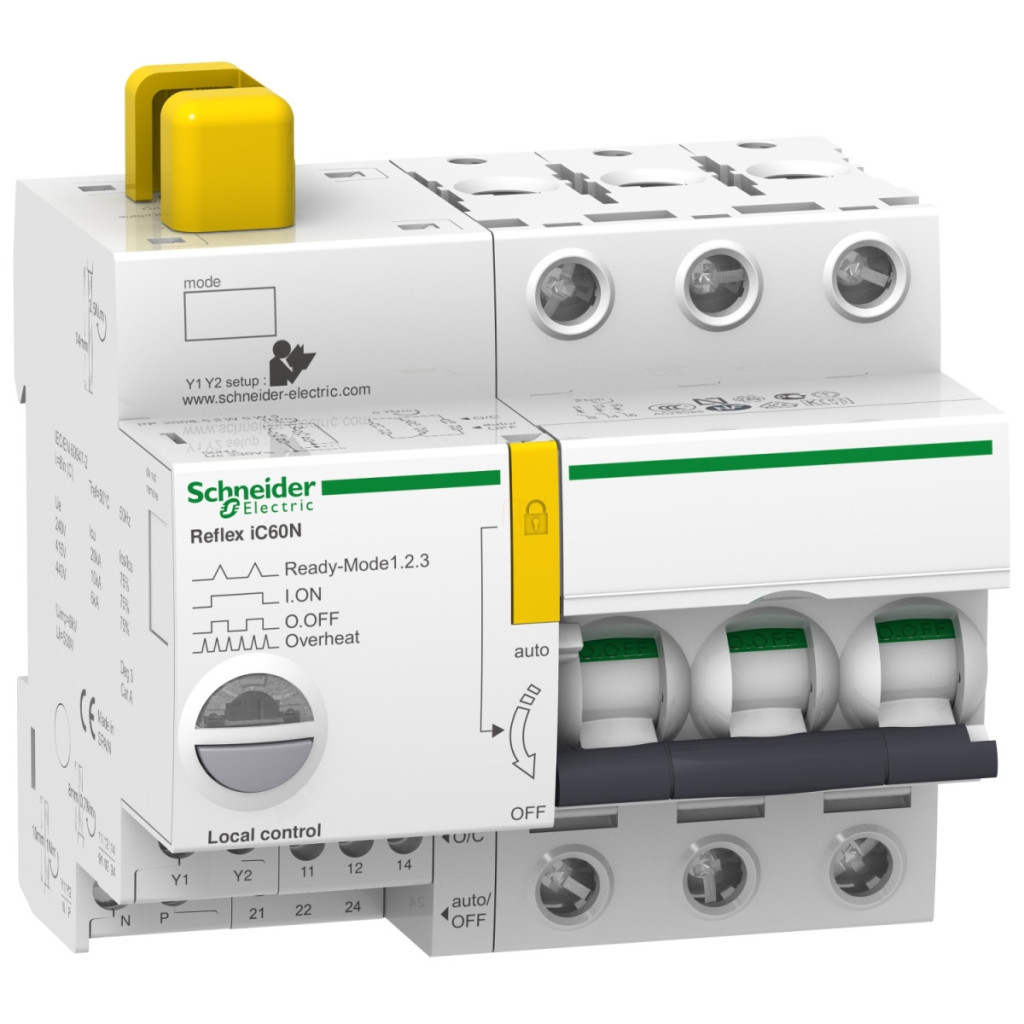

Schneider Electric Acti 9 Reflex iC60N Ti24 63 A 3P curba C (A9C62363) este un întrerupător de circuit inovator și integrat, care combină protecția întrerupătoarelor de circuit tradiționale cu avantajele controlului de la distanță. Acest dispozitiv electric de calitate superioară este alegerea ideală pentru sistemele moderne de automatizare a clădirilor și rețelele de distribuție electrică monitorizate de la distanță. Seria Reflex iC60N, cu un curent nominal de 63 amperi, trifazată (3P) și caracteristici C, este proiectată în principal pentru aplicații de distribuție și control. Produsul are o capacitate de întrerupere remarcabilă: 20 kA la 220-240 V c.a. și 10 kA la 380-415 V c.a. (conform EN/IEC 60947-2). Întrerupătorul utilizează tehnologia de declanșare termomagnetică, care oferă o protecție fiabilă împotriva suprasarcinii și scurtcircuitului. Dispozitivul are o tensiune nominală de izolare de 500 V c.a., ceea ce asigură o gamă largă de aplicații. O caracteristică specială a dispozitivului Schneider Electric Reflex iC60N Ti24 63A este opțiunea sa versatilă de control de la distanță. Întrerupătorul poate fi controlat în mai multe moduri: control continuu, telecomandă cu impulsuri și buton local ON/OFF sau manetă de comutare. Tensiunea de control poate fi selectată dintr-o gamă largă: 24 V c.a., 48 V c.a., 230 V c.a. (toate 50/60 Hz), precum și 24 V c.c. și 48 V c.c. Starea de funcționare este indicată de un sistem avansat de indicatoare LED: un LED intermitent indică faptul că dispozitivul s-a declanșat sau s-a supraîncălzit, un LED roșu indică o defecțiune, un LED verde indică faptul că dispozitivul este pornit, iar un LED intermitent indică faptul că dispozitivul este gata de funcționare. Acest sistem complex de feedback facilitează diagnosticarea și depanarea. Reflex iC60N Ti24 63A este montat pe o șină DIN simetrică de 35 mm și măsoară 84 mm înălțime, 99 mm lățime și 77 mm adâncime. Dispozitivul ocupă 11 x 9 mm unități pe șina DIN. Este disponibil în culoarea albă și poate fi blocat în poziția OFF. Durata sa de viață mecanică este de 50.000 de cicluri de comutare, iar durata de viață electrică este, de asemenea, de 50.000 de cicluri în categoria AC-1 (AC 50 Hz). Nivelul său de protecție este IP20 conform IEC 60529. Dispozitivul este compatibil cu PLC și protecția împotriva defectelor la împământare poate fi adăugată sub forma unui bloc separat. Are un grad de tropicalizare de 2, un grad de contaminare de 3 și poate fi utilizat la 40 °C cu o umiditate relativă de 93%.
Schneider Electric Acti 9 Reflex iC60N - A9C62363 - date tehnice privind controlul întrerupătorului de circuit încorporat
Caracteristici generale
Domeniu de aplicare: Distribuție, control
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumire scurtă a produsului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător automat miniatural cu control integrat
Parametri tehnici
Număr de poli: 3P
Număr de poli protejați: 3
Tip rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Caracteristici: C
Curent nominal: 63 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate de rupere: 20 kA Icu 220...240 V CA 50/60 Hz (conform EN/IEC 60947-2)
10 kA Icu 380...415 V c.a. 50/60 Hz (conform EN/IEC 60947-2)
Tensiune nominală de izolare: 500 V c.a.
Funcții de control
Indicarea poziției contactului: Da
Tip de control: Control de la distanță cu control continuu
Buton ON/OFF
Control de la distanță cu impulsuri
Manetă comutator
Tip semnal de control: Impuls
Menținut
Tensiune foarte scăzută menținută
Indicator local: LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv supraîncălzit
LED roșu: defecțiune
LED verde: dispozitiv pornit
LED intermitent: dispozitiv gata
Tensiune circuit de control: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz frecvență
Caracteristici fizice
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Număr de unități de 9 mm: 11
Înălțime: 84 mm
Lățime: 99 mm
Adâncime: 77 mm
Culoare: Alb
Durabilitate
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Funcții suplimentare
Opțiune de blocare: Blocabil
Descrierea opțiunilor de blocare: Blocare în poziția OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform standardului IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
