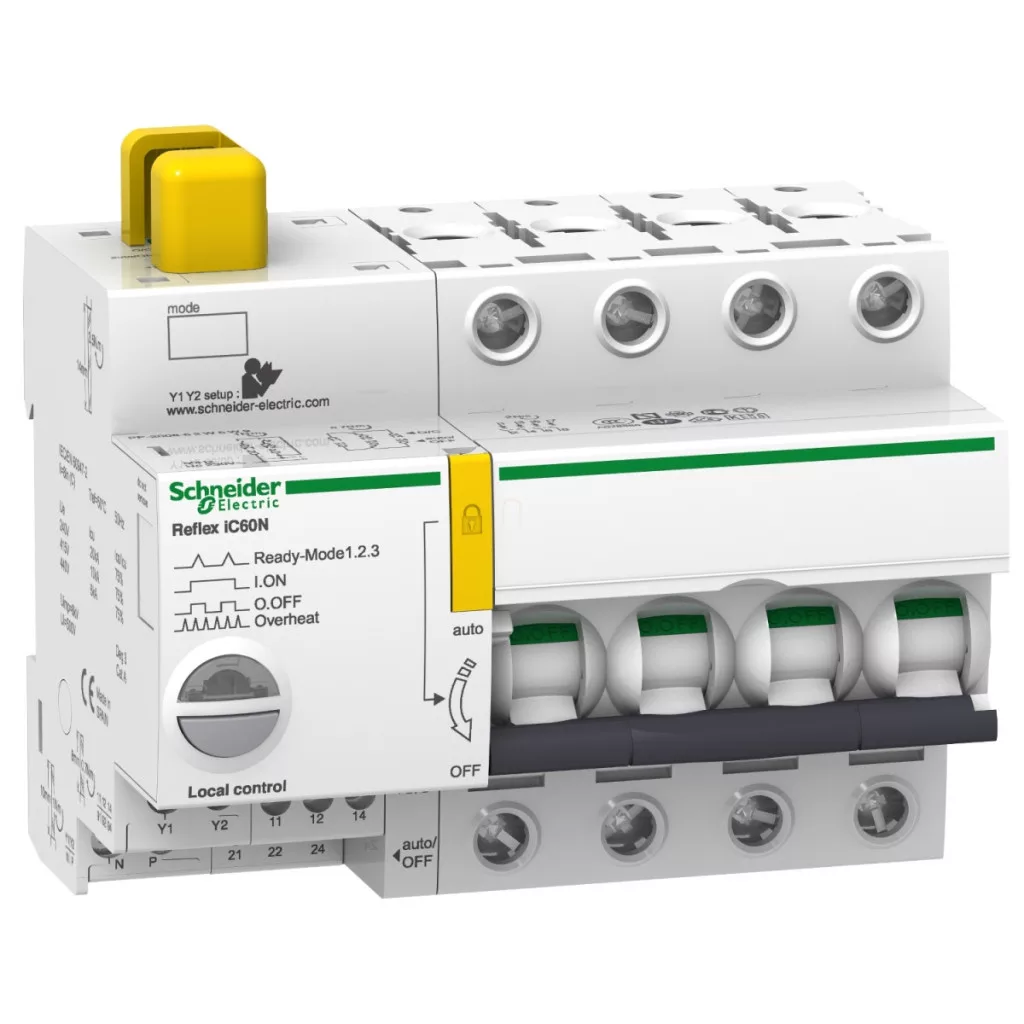

Dispozitivul de tip A9C62410, aparținând gamei Schneider Electric Acti 9 Reflex iC60N Ti24 10 A 4P C, este un întrerupător de mică putere inovator, cu comandă integrată, care combină funcțiile de protecție ale întreruptoarelor tradiționale cu posibilitățile de comandă de la distanță. Această soluție compactă este alegerea ideală pentru aplicații în care comutarea și monitorizarea de la distanță sunt importante, de exemplu în clădiri inteligente, instalații industriale sau sisteme de distribuție a energiei monitorizate de la distanță. Disjunctorul cu comandă integrată Reflex iC60N este disponibil în versiune cu 4 poli (4P) și asigură protecția tuturor celor patru poli. Dispozitivul, cu o intensitate nominală a curentului de 10 amperi și o curbă de declanșare de tip C, este excelent pentru protecția circuitelor în care apar sarcini cu curent de pornire mediu. Produsul are o capacitate de întrerupere de 20 kA în rețeaua de 220-240 V c.a. și o capacitate de întrerupere de 10 kA în rețeaua de 380-415 V c.a., în conformitate cu standardul EN/IEC 60947-2. Dispozitivul echipat cu unitate de declanșare termodinamică-magnetică poate fi utilizat în rețele de curent alternativ și are o tensiune nominală de izolație de 500 V CA. Unul dintre cele mai mari avantaje ale Reflex iC60N Ti24 este posibilitatea de control versatilă. Dispozitivul poate fi acționat cu un buton ON/OFF, un comutator basculant, precum și de la distanță – pe baza unui semnal de impuls sau continuu. Tensiunea circuitului de comandă poate fi de mai multe tipuri: 24 V c.a./c.c., 48 V c.a./c.c. sau 230 V c.a. 50/60 Hz. Starea produsului este indicată de LED-uri: LED-ul verde indică starea pornită, LED-ul intermitent indică supraîncălzirea sau declanșarea dispozitivului, iar LED-ul roșu indică starea de eroare. Cu ajutorul indicatorului de poziție a contactelor, poziția întrerupătorului poate fi verificată și vizual. Printre funcțiile de siguranță ale produsului se numără posibilitatea de blocare, care împiedică acționarea neautorizată – lacătul poate fi montat în poziția oprit (OFF). Montarea Schneider Electric Reflex iC60N este simplă, se poate fixa pe o șină DIN simetrică de 35 mm și ocupă 13 unități de pas de 9 mm. Dimensiuni: 84 mm înălțime, 117 mm lățime și 77 mm adâncime. Rezistența mecanică a dispozitivului de culoare albă este de 50.000 de cicluri de comutare, iar rezistența electrică este de 50.000 de cicluri în categoria AC-1. Printre caracteristicile de mediu se numără gradul de protecție IP20, gradul de poluare 3, precum și umiditatea relativă de 93% la 40°C. Produsul este compatibil cu PLC-ul și se poate conecta la acesta un bloc separat de protecție la scurtcircuit la pământ. Toate aceste caracteristici fac din seria Reflex iC60N alegerea ideală pentru sisteme electrice complexe, unde sunt importante controlul de la distanță și protecția fiabilă.
Schneider Electric Acti 9 Reflex iC60N - A9C62410 - comandă cu întrerupător încorporat, 4P, C, 10A date tehnice
Caracteristici generale
Aplicația dispozitivului: Comandă, Distribuție
Gama de produse: Acti9
Denumirea produsului: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător de circuit cu comandă integrată
Descrierea polilor: 4P
Număr de poli protejați: 4
Tipul rețelei: CA
Tehnologia unității de declanșare: Termic-magnetic
Cod curba: C
Date tehnice
Curent nominal [In]: 10 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: N
Capacitate de întrerupere: 20 kA Icu 220...240 V CA 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V CA 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație [Ui]: 500 V CA
Indicator de poziție contact: Da
Comandă
Tip de comandă: Buton PORNIT/OPRIT
Comandă la distanță cu comandă continuă
Manetă de comutare
Comandă la distanță cu impuls
Tipul semnalului de comandă: Rezervat
Tensiune foarte joasă rezervată
Impuls
Indicator local: LED intermitent: dispozitiv supraîncălzit
LED roșu: eroare
LED intermitent: dispozitivul s-a declanșat
LED verde: dispozitivul este pornit
LED intermitent: dispozitivul este gata de funcționare
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
24 V CA 50/60 Hz
48 V CA 50/60 Hz
24 V CC
48 V CC
Tensiune nominală de alimentare [Us]: 230 V CA la 50/60 Hz
Dimensiuni și montare
Mod de montare: Fixat
Bază de montare: Șină DIN simetrică de 35 mm
Unități de pas de 9 mm: 13
Înălțime: 84 mm
Lățime: 117 mm
Adâncime: 77 mm
Culoare: Alb
Durabilitate
Durabilitate mecanică: 50000 de cicluri
Durabilitate electrică: AC-1: 50000 cicluri AC 50 Hz
Siguranță
Posibilitate de blocare: Blocabil
Descrierea opțiunilor de blocare: Închis în poziția OFF
Protecție la scurtcircuit la pământ: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Execuție tropicală: 2
Umiditate relativă: 93% la 40 °C
