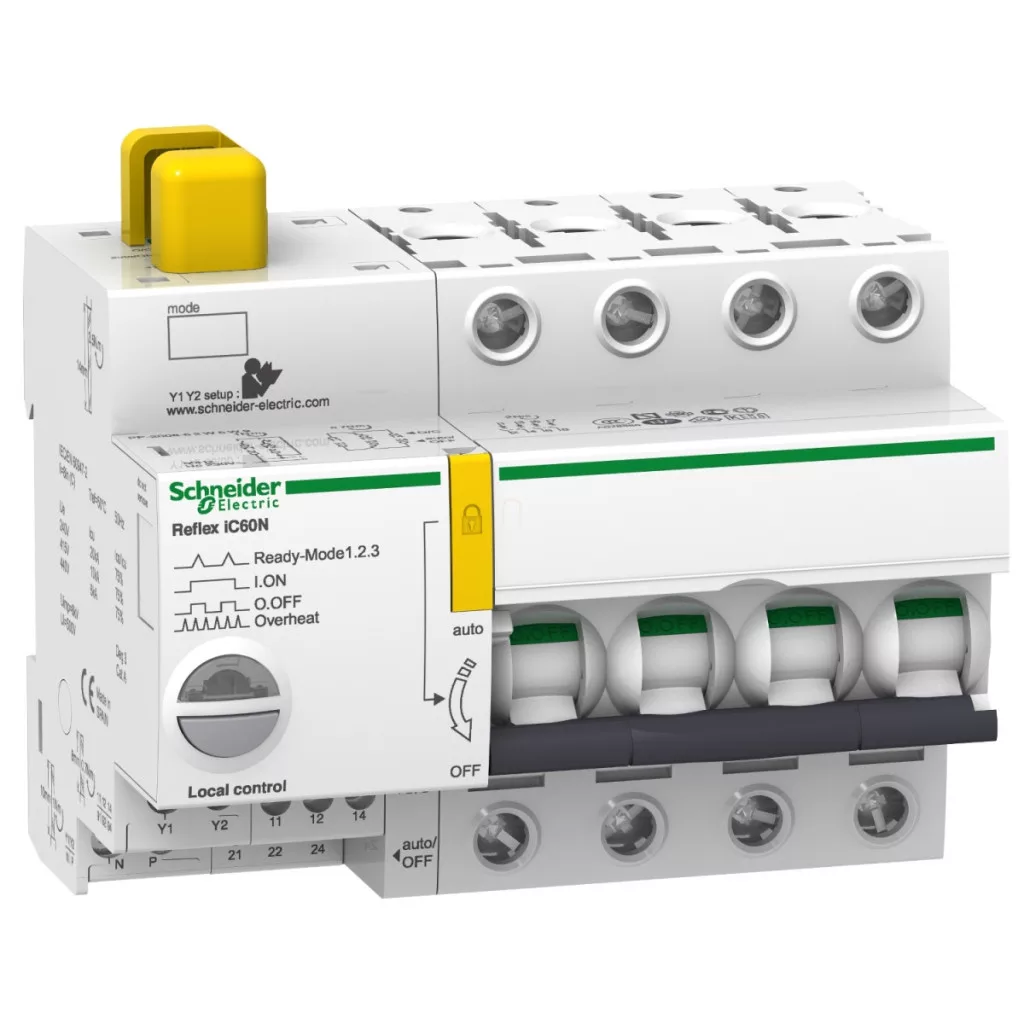

Disjunctorul de mici dimensiuni Schneider Electric Acti 9 Reflex iC60N Ti24 16 A 4P cu curba C și comandă integrată (A9C62416) oferă o soluție de excepție în domeniul distribuției și controlului modern al energiei electrice. Acest dispozitiv versatil combină funcțiile de protecție ale întrerupătoarelor tradiționale cu avantajele controlului de la distanță, fiind astfel alegerea ideală atât pentru aplicații industriale, cât și comerciale. Reflex iC60N face parte din gama de produse Acti 9, care include cele mai moderne dispozitive modulare de la Schneider Electric. Acest întrerupător cu 4 poli (4P) are o intensitate nominală a curentului de 16 amperi și o caracteristică C, care asigură o protecție echilibrată atât împotriva suprasarcinilor, cât și a curenților de scurtcircuit. Produsul utilizează tehnologia de declanșare termico-magnetică, care garantează o protecție fiabilă pentru sistemul electric. Datorită capacității de întrerupere de tip N, dispozitivul poate întrerupe un curent de scurtcircuit de 20 kA la o tensiune de 220-240 V c.a. și de 10 kA la o rețea de 380-415 V c.a., în conformitate cu standardul EN/IEC 60947-2. Caracteristica specială a întrerupătorului este capacitatea de control integrată, care oferă mai multe opțiuni de control de la distanță. Poate fi controlat prin impuls, comandă continuă sau comandă menținută la tensiune foarte joasă, adaptându-se astfel în mod flexibil la diferite cerințe de automatizare. Tensiunea de comandă poate fi de 230 V c.a., 24 V c.a., 48 V c.a., precum și 24 V c.c. și 48 V c.c., ceea ce asigură o compatibilitate extinsă cu diverse sisteme de comandă, inclusiv PLC-urile. Indicarea locală a stării este asigurată de LED-uri multicolore: LED-ul verde indică starea pornită, LED-urile intermitente indică diferite stări, cum ar fi declanșarea dispozitivului, starea de așteptare sau supraîncălzirea, iar LED-ul roșu indică o eroare. Disjunctorul mic Reflex iC60N Ti24 poate fi montat pe o șină DIN simetrică de 35 mm, ocupând 13 module de 9 mm pe șina de montare. Dimensiunile dispozitivului sunt: 84 mm înălțime, 117 mm lățime și 77 mm adâncime. Dispozitivul de culoare albă are gradul de protecție IP20 conform standardului IEC 60529. Durabilitatea mecanică este de 50.000 de cicluri de comutare, iar durata de viață electrică în categoria AC-1 este, de asemenea, de 50.000 de cicluri. Dispozitivul poate fi blocat cu un lacăt în poziția oprită, ceea ce sporește siguranța în timpul lucrărilor de întreținere. Protecția împotriva scurgerilor la pământ poate fi conectată la sistem ca un bloc separat. Dispozitivul funcționează fiabil chiar și în medii cu gradul de poluare 3 și nivelul de rezistență la condiții tropicale 2, la o umiditate relativă de până la 93% și o temperatură de 40 °C.
Schneider Electric Acti 9 Reflex iC60N - A9C62416 - comandă cu întrerupător încorporat, 4P, C, 16A date tehnice
Caracteristici principale
Aplicație: Comandă, Distribuție
Gama de produse: Acti9
Denumire produs: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător cu comandă integrată
Descrierea polilor: 4P
Număr de poli protejați: 4
Tipul rețelei: CA
Tehnologia unității de declanșare: Termic-magnetic
Cod curba: C
Date suplimentare
Curent nominal [In]: 16 A
Frecvența rețelei: 50/60 Hz
Codul capacității de întrerupere: N
Capacitate de întrerupere: 20 kA Icu 220...240 V CA 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V CA 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație [Ui]: 500 V CA
Indicator de poziție contact: Da
Tipul de comandă: Comandă la distanță cu impuls
Comandă la distanță cu comandă continuă
Comutare
Buton ON/OFF
Tipul semnalului de comandă: Impuls
Menținut
Tensiune menținută foarte scăzută
Indicator local: LED intermitent: dispozitiv declanșat
LED verde: dispozitiv PORNIT
LED intermitent: dispozitiv gata
LED intermitent: dispozitiv supraîncălzit
LED roșu: eroare
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
24 V CA 50/60 Hz
48 V CA 50/60 Hz
24 V CC
48 V CC
Tensiune nominală de alimentare [Us]: 230 V CA 50/60 Hz
Mod de montare: Fixat
Caracteristici fizice
Suport de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 13
Înălțime: 84 mm
Lățime: 117 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50000 de cicluri
Durată de viață electrică: AC-1: 50000 de cicluri AC 50 Hz
Se poate închide cu lacăt: Da
Descrierea opțiunilor de închidere: Lacăt în poziția OFF
Protecție la scurtcircuit la pământ: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Rezistență la condiții tropicale: 2
Umiditate relativă: 93% la 40 °C
