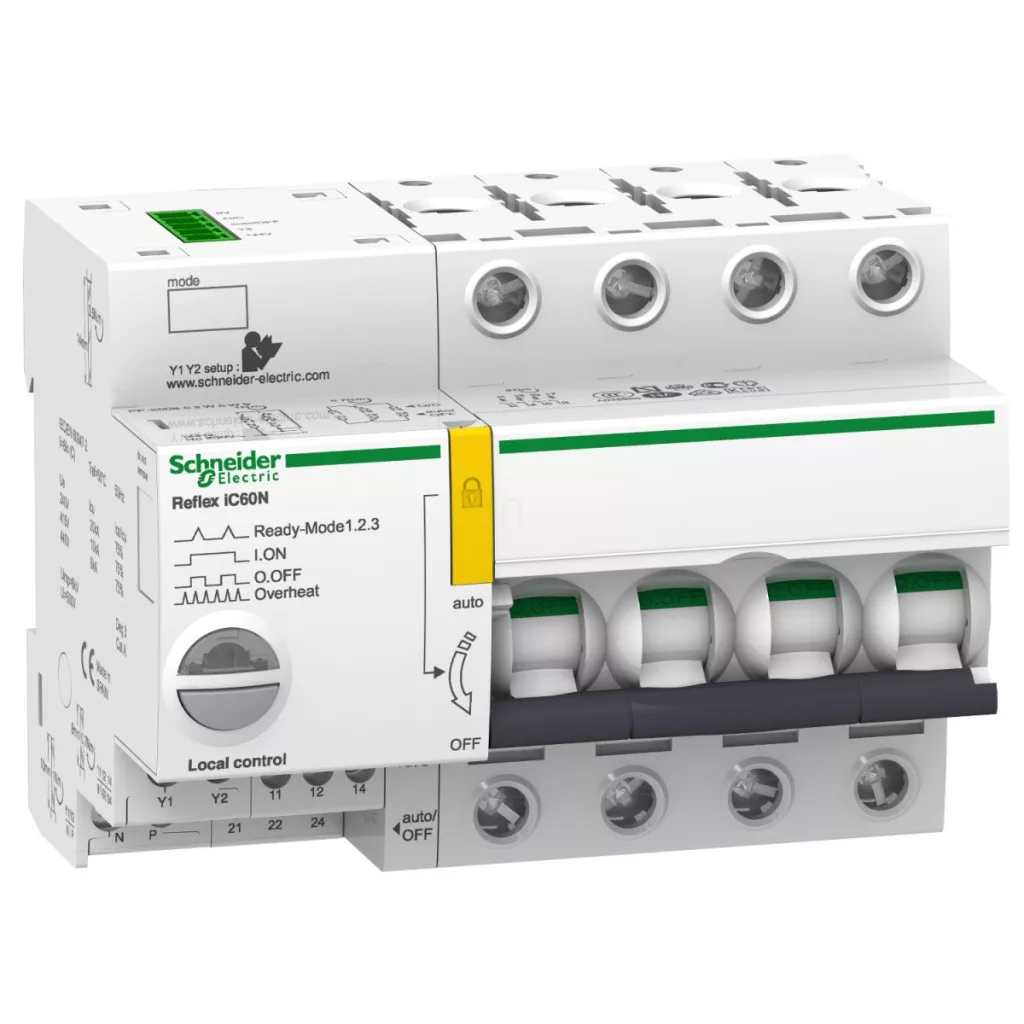

Întrerupătorul Reflex iC60N Ti24 25 A 4P cu caracteristică C, din gama Schneider Electric Acti 9, este un întrerupător mic inovator, cu comandă integrată, care combină funcțiile de protecție ale întrerupătoarelor tradiționale cu opțiuni avansate de comandă de la distanță. Echipamentul cu numărul de articol A9C62425 este deosebit de potrivit pentru sistemele de distribuție și circuitele care necesită control de la distanță. Întrerupătorul Reflex iC60N oferă patru poli protejați, asigurând o protecție completă în rețelele trifazate și cu conductor neutru. Produsul utilizează tehnologia de declanșare termomagnetică, care protejează eficient împotriva suprasarcinilor și scurtcircuitelor. Caracteristica de declanșare cu curba de tip C este recomandată în special pentru aplicații de uz general, fiind astfel alegerea ideală atât în mediul de birou, cât și în cel comercial și industrial. Dispozitivul poate fi utilizat în rețelele de curent alternativ și are un curent nominal de 25 de amperi, ceea ce permite o gamă largă de aplicații în sistemele electrice. Capacitatea de întrerupere excepțională a întrerupătorului – 20 kA la tensiunea de 220-240 V c.a. și 10 kA la tensiunea de 380-415 V c.a. (conform standardului EN/IEC 60947-2) – asigură o protecție extrem de robustă chiar și în medii industriale. Tensiunea nominală de izolație de 500 V c.a. sporește și mai mult siguranța. Funcționalitatea de control încorporată permite acționarea de la distanță prin impulsuri, comandă continuă sau comutator, ceea ce face ca integrarea în sistemele de automatizare să fie flexibilă. Circuitul de control poate funcționa la mai multe tensiuni: 230 V c.a., 24 V c.a., 48 V c.a., 24 V c.c. și 48 V c.c. Dispozitivul oferă o afișare locală avansată a stării prin intermediul mai multor LED-uri: un LED intermitent indică supraîncălzirea, declanșarea și starea de funcționare, în timp ce LED-ul verde indică starea de pornire, iar cel roșu indică o eroare. Extrem de durabil din punct de vedere mecanic, poate suporta până la 50.000 de cicluri de funcționare, iar durata de viață electrică în modul AC-1 este, de asemenea, de 50.000 de cicluri. Dimensiunile sale fizice (înălțime: 84 mm, lățime: 117 mm, adâncime: 77 mm) și posibilitatea de montare pe o șină DIN simetrică de 35 mm se potrivesc bine cu dulapurile de distribuție standard. Lățimea de 13 unități de 9 mm asigură spațiu suficient pentru o instalare compactă. Aparatul este de culoare albă, are grad de protecție IP20 conform standardului IEC 60529 și rezistă la gradul de poluare 3, precum și la mediul cu grad de tropicalizare 2.
Schneider Electric Acti 9 Reflex iC60N - A9C62425 - comandă cu întrerupător încorporat, 4P, C, 25A date tehnice
Caracteristici generale
Domeniu de aplicare: Distribuție, Comandă
Gama de produse: Acti9
Denumirea produsului: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător cu comandă integrată
Caracteristici electrice
Descrierea polilor: 4P
Număr de poli protejați: 4
Tipul rețelei: CA
Tehnologia unității de declanșare: Termic-magnetic
Cod curba caracteristică: C
Intensitate nominală [In]: 25 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de întrerupere: N
Capacitate de întrerupere: 20 kA Icu 220...240 V CA 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V CA 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație [Ui]: 500 V CA
Funcții de comandă și semnalizare
Indicator de poziție contact: Da
Tip de comandă: Comandă la distanță cu impuls
Comandă la distanță cu comandă continuă
Comutator
Buton PORNIT/OPRIT
Tipul semnalului de comandă: Impuls
Tensiune foarte joasă menținută
Menținută
Semnalizare locală: LED intermitent: dispozitiv supraîncălzit
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv gata de funcționare
LED verde: dispozitiv PORNIT
LED roșu: eroare
Tensiunea circuitului de comandă [Uc]: 230 V CA 50/60 Hz
24 V CA 50/60 Hz
48 V CA 50/60 Hz
24 V CC
48 V CC
Tensiune nominală de alimentare [Us]: 230 V CA 50/60 Hz
Caracteristici mecanice
Mod de montare: Fixat
Element de fixare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 13
Înălțime: 84 mm
Lățime: 117 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Funcții de siguranță
Se poate bloca cu lacăt: Da
Descrierea opțiunilor de blocare: Lacăt în poziția OFF
Protecție la scurtcircuit la pământ: Bloc separat
Compatibilitate produs: Cu PLC
Parametri de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Execuție tropicală: 2
Umiditate relativă: 93% la 40°C
