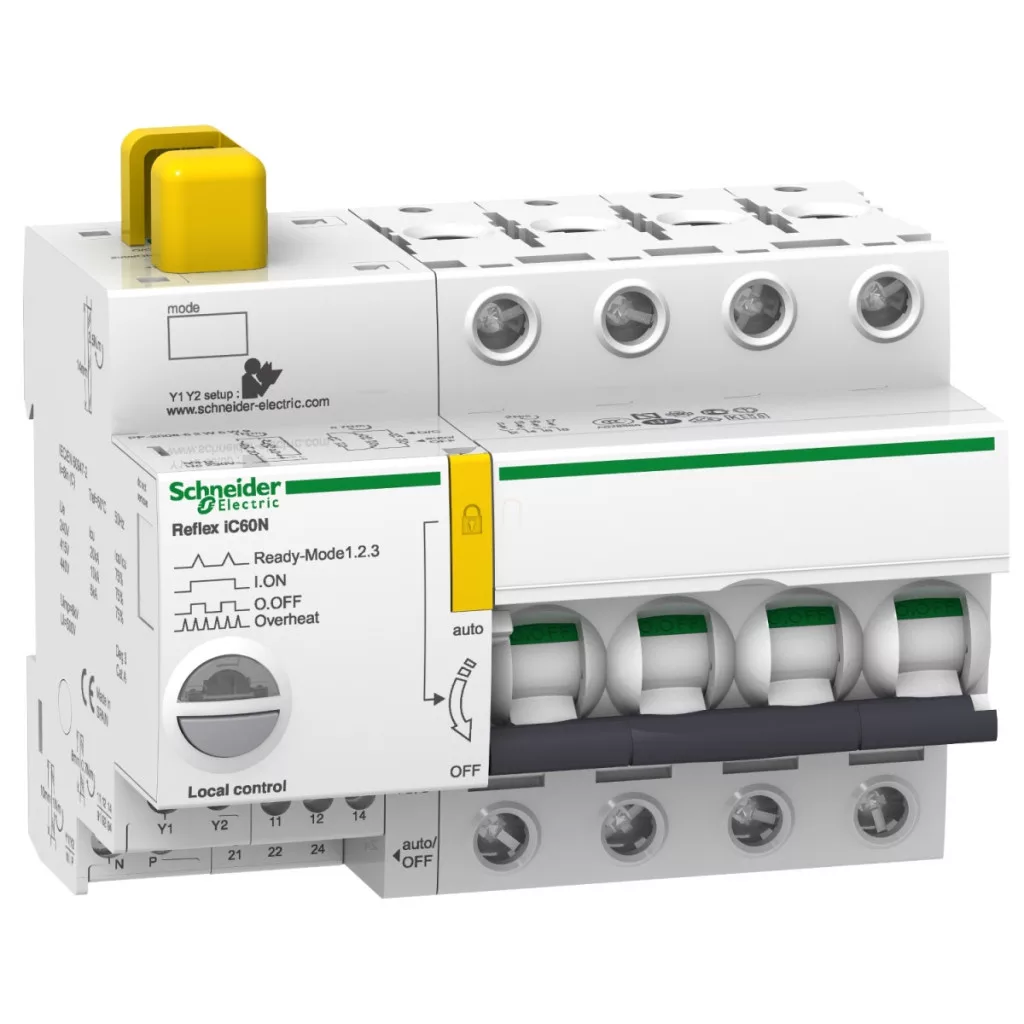

Disjunctorul de mici puteri cu comandă integrată Schneider Electric Acti9 Reflex iC60N Ti24 40A 4P de tip C (A9C62440) reprezintă o soluție extrem de avansată de protecție și comandă electrică, care combină funcțiile de protecție ale unui disjunctor tradițional cu avantajele comenzii la distanță. Acest produs este alegerea ideală pentru sistemele moderne de automatizare a clădirilor și de gestionare a energiei, unde controlul circuitului de la distanță este o cerință esențială. Disjunctorul Reflex iC60N este realizat în versiune cu 4 poli, cu caracteristică C și curent nominal de 40A. Datorită funcțiilor de control încorporate, dispozitivul nu funcționează doar ca dispozitiv de protecție, ci poate fi utilizat și ca element de comutare inteligent. Produsul suportă diferite moduri de control: control continuu, control cu impulsuri, funcție de comutare, precum și un buton local ON/OFF, ceea ce asigură flexibilitate maximă în timpul utilizării. Tensiunea de comandă poate fi selectată dintr-o gamă largă: 24 V c.a., 48 V c.a., 230 V c.a. (50/60 Hz), precum și 24 V c.c. sau 48 V c.c. Întrerupătorul are parametri de protecție excelenți: capacitate de întrerupere de 20 kA în rețeaua de 220-240 V CA și de 10 kA în cazul de 380-415 V CA, în conformitate cu standardul EN/IEC 60947-2. Produsul este compatibil cu PLC, astfel încât poate fi utilizat excelent și în medii industriale. Starea dispozitivului este indicată clar de semnalele LED: LED-ul verde indică starea pornită, LED-ul intermitent indică starea declanșată sau supraîncălzită, iar LED-ul roșu indică starea de eroare. Dimensiunile fizice ale dispozitivului, care poate fi montat pe o șină DIN de 35 mm, sunt: 84 mm înălțime, 117 mm lățime și 77 mm adâncime. Reflex iC60N are o durabilitate remarcabilă: durata de viață mecanică este de 50.000 de cicluri de comutare, iar durata de viață electrică, în categoria AC-1, este, de asemenea, de 50.000 de cicluri. Dispozitivul are grad de protecție IP20 conform standardului IEC 60529 și poate fi utilizat chiar și în medii cu grad de poluare 3. Funcții suplimentare de siguranță sunt asigurate de posibilitatea de blocare cu lacăt în stare oprită, precum și de suportul pentru conectarea protecției împotriva scurgerilor la pământ ca bloc separat.
Schneider Electric Acti 9 Reflex iC60N - A9C62440 - comandă cu întrerupător încorporat, 4P, C, 40A date tehnice
Caracteristici principale
Aplicație dispozitiv: Distribuție, Control
Gama de produse: Acti9
Denumire produs: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător cu comandă integrată
Descrierea polilor: 4P
Număr de poli protejați: 4
Tipul rețelei: CA
Tehnologie de declanșare: Termic-magnetic
Cod caracteristică: C
Caracteristici suplimentare
Intensitate nominală a curentului: 40 A
Frecvență de rețea: 50/60 Hz
Cod capacitate de întrerupere: N
Capacitate de întrerupere: 20 kA Icu 220...240 V CA 50/60 Hz (conform EN/IEC 60947-2), 10 kA Icu 380...415 V CA 50/60 Hz (conform EN/IEC 60947-2)
Tensiune nominală de izolație: 500 V CA
Indicator de poziție contact: Da
Tipul de comandă: Comandă la distanță cu comandă continuă, Comandă la distanță cu impuls, Comutator, Buton ON/OFF
Tipul semnalului de comandă: Impuls, Tensiune foarte joasă rezervată, Menținută
Indicator local: LED intermitent: dispozitiv declanșat, LED verde: dispozitiv pornit, LED roșu: eroare, LED intermitent: dispozitiv gata, LED intermitent: dispozitiv supraîncălzit
Tensiunea circuitului de control: 230 V CA 50/60 Hz, 24 V CA 50/60 Hz, 48 V CA 50/60 Hz, 24 V CC, 48 V CC
Tensiune nominală de alimentare: la 230 V CA 50/60 Hz
Mod de montare: Fixat
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 13
Înălțime: 84 mm
Lățime: 117 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Posibilitate de fixare cu lacăt: Se poate închide cu lacăt
Descrierea opțiunilor de blocare: Lacăt în poziția OFF
Protecție la scurtcircuit la pământ: Bloc separat
Compatibilitate produs: Cu PLC
Mediu
Grad de protecție IP: IP20 (conform IEC 60529)
Grad de poluare: 3
Execuție tropicală: 2
Umiditate relativă: 93 % la 40 °C
