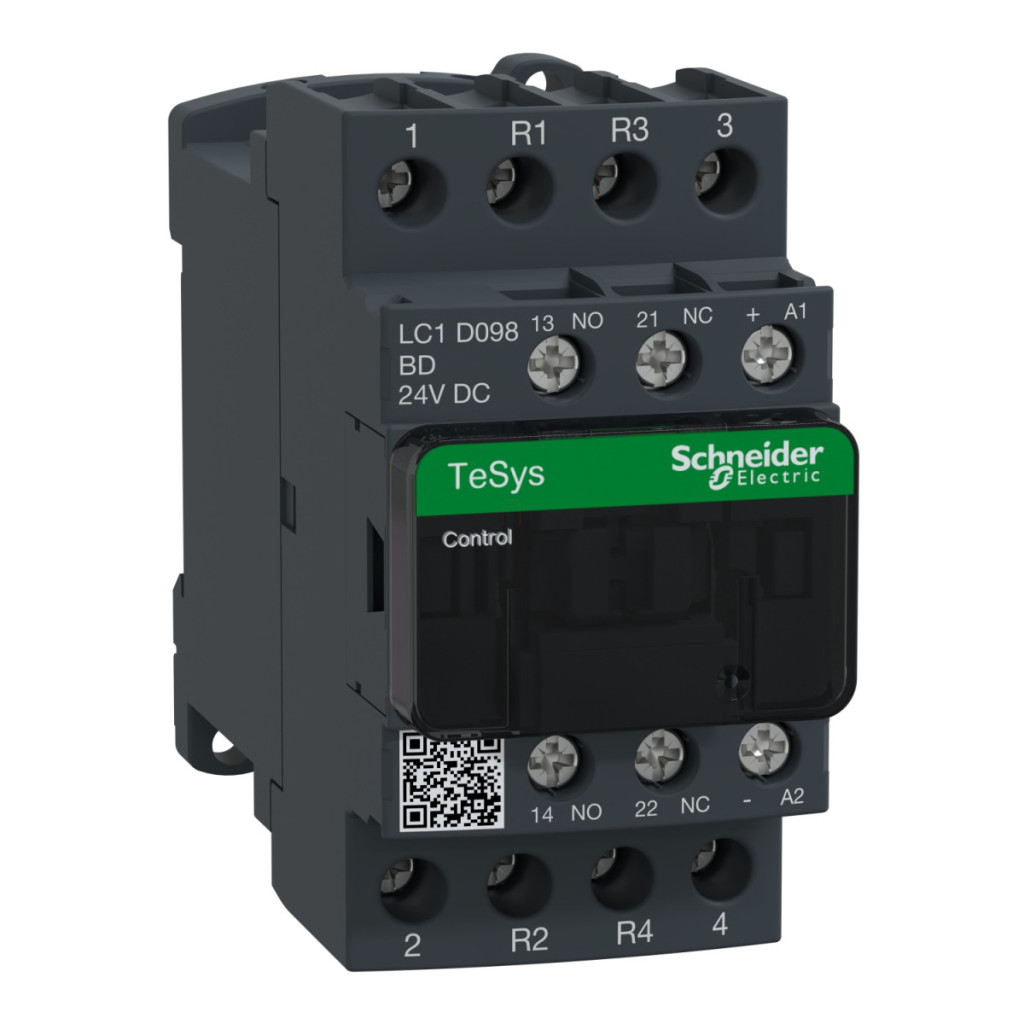

Contactorul Schneider Electric TeSys Deca LC1D098BD este un dispozitiv de comutare profesional conceput pentru aplicații industriale, oferind performanțe și fiabilitate excelente în sistemele electrice. Acest contactor cu 4 poli (2NO+2NC) este optimizat în principal pentru comutarea sarcinilor rezistive din categoria de utilizare AC-1, până la o tensiune de 440 V și un curent de 20 A. Acest membru al familiei de produse TeSys Deca are o bobină de control de 24 V c.c. echipată cu un supresor de diode bidirecțional încorporat pentru limitarea vârfurilor, pentru o funcționare eficientă. Dispozitivul este echipat cu terminale cu șuruburi care asigură conexiuni flexibile și fiabile pentru diferite dimensiuni și tipuri de cabluri. Dimensiunile compacte ale dispozitivului (85 mm înălțime, 45 mm lățime, 99 mm adâncime) permit instalarea cu economie de spațiu în dulapuri de comutație sau alte sisteme electrice. Contactorul LC1D098BD are parametri tehnici remarcabili. Poate fi utilizat în circuite de alimentare cu tensiuni de funcționare de până la 690 V c.a. și 250 V c.c., cu un curent nominal de funcționare de 20 A până la 60 °C. Circuitul de semnalizare poate suporta un curent de 10 A. Dispozitivul oferă o capacitate de comutare ridicată: 250 A la 440 V în circuitul de alimentare și 140 A c.a. și 250 A c.c. în circuitul de semnalizare, în conformitate cu standardul IEC 60947. Impedanța sa medie este de 2,5 mOhm, în timp ce disiparea de putere pe pol este de 1,56 W în modul AC-1. Tensiunea sa de izolare este de 690 V atât în circuitul de alimentare, cât și în circuitul de semnalizare, în conformitate cu standardele IEC 60947, și de 600 V cu certificare CSA și UL. Contactorul Schneider Electric LC1D098BD are o durată de viață mecanică și electrică remarcabilă: 30 de milioane de cicluri de comutație de durabilitate mecanică și 0,3 milioane de cicluri de durabilitate electrică la o sarcină de 20 A AC-1. Nivelul său de fiabilitate în materie de siguranță este, de asemenea, remarcabil: B10d = 1.369.863 cicluri la sarcină nominală și B10d = 20.000.000 cicluri la sarcină mecanică, în conformitate cu EN/ISO 13849-1. Dispozitivul oferă protecție completă, inclusiv tensiune nominală de impuls de 6 kV și grad de poluare 3. Intervalul său de temperatură de funcționare este de la -40 °C la +60 °C și poate fi utilizat cu performanțe reduse între 60 și 70 °C. Contactorul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-4-1, EN 60947-4-1, UL 60947-4-1 și CSA C22.2 Nr. 14, și are diverse certificări, cum ar fi UL, CCC, CSA, Marine, UKCA, EAC și CB Scheme.
Date tehnice Schneider Electric TeSys Deca LC1D098BD
Informații generale
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Denumirea scurtă a dispozitivului: LC1D
Aplicație: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Dispunerea polilor: 2 NO + 2 NC
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: <= 690 V c.a. 25...400 Hz, <= 250 V c.c.
Curent nominal de funcționare [Ie]: 20 A (sub 60 °C) <= 440 V c.a. pentru circuitul de putere AC-1
Tensiune circuit de control [Uc]: 24 V c.c.
Curent de temperatură [Ith]: 20 A (la 60 °C) pentru circuitele de alimentare, 10 A (la 60 °C) pentru circuitele de semnalizare
Capacitate nominală de comutare Irms: 250 A la 440 V pentru circuitele de alimentare (IEC 60947), 140 A pentru circuitele de semnalizare CA (IEC 60947-5-1), 250 A pentru circuitele de semnalizare cu curent continuu (IEC 60947-5-1)
Capacitate nominală de întrerupere: 250 A la 440 V pe circuitul de alimentare (IEC 60947)
Impedanță medie: 2,5 mOhm - Ith 25 A la 50 Hz în circuitele de putere
Disiparea puterii pe pol: 1,56 W AC-1
Tensiune nominală de izolare [Ui]: Circuit de putere: 690 V (IEC 60947-4-1), 600 V (certificat CSA), 600 V (certificat UL)
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls [Uimp]: 6 kV (IEC 60947)
Caracteristici mecanice
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 0,3 milioane de cicluri la 20 A AC-1 cu Ue <= 690 V
Timp de funcționare: 63 ±15% ms închidere, 20 ±20% ms deschidere
Constantă de timp: 28 ms
Frecvență maximă de funcționare: 3600 operații de comutare/oră la 60 °C
Conexiuni și dimensiuni
Conexiuni - terminale: Circuit de alimentare și circuit de control: borne cu șurub pentru cabluri flexibile și rigide de 1-4 mm²
Cuplu de strângere: 1,7 N·m pentru terminalele cu șurub ale circuitului de alimentare și ale circuitului de control
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 99 mm
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal (IEC 60529)
Temperatură ambiantă admisibilă: -40...60 °C, 60...70 °C cu reducere a puterii nominale
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C (IEC 60695-2-1)
Rezistență la flacără: V1 (UL 94)
