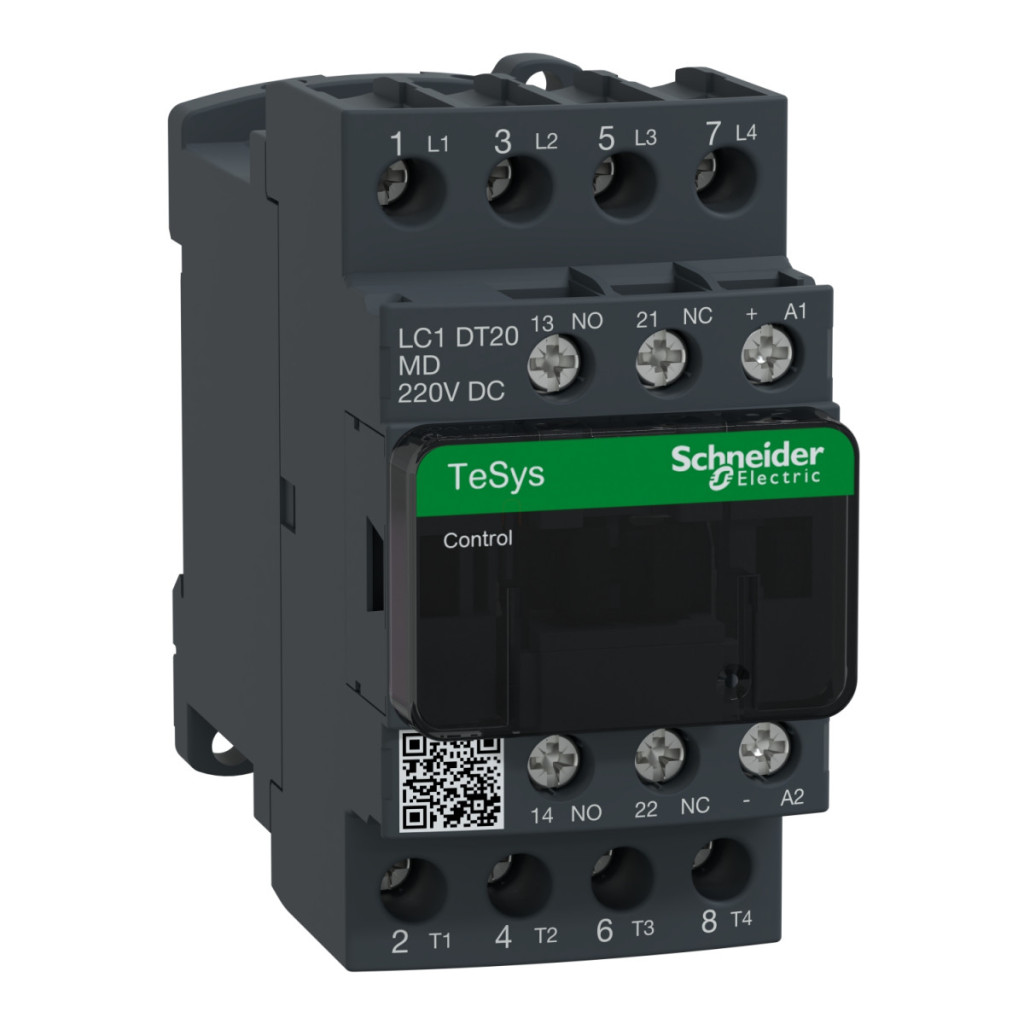

Contactorul magnetic Schneider Electric TeSys Deca LC1DT20MD este un dispozitiv de comutare industrial extrem de fiabil, utilizat în principal pentru controlul sarcinilor rezistive. Acest contactor cu 4 poli (4 NO) are o categorie de aplicație AC-1, un curent nominal de funcționare de 20 amperi și funcționează cu o tensiune de control de 220 V c.c. Acest membru al familiei de produse TeSys Deca este deosebit de potrivit pentru mediile industriale în care comutarea fiabilă și durata lungă de viață sunt importante. Dispozitivul poate fi utilizat pentru tensiuni de până la 690 V CA și 300 V CC. Curentul nominal de funcționare este de 20 A (la 60 °C) în categoria AC-1 la 440 V. Dimensiunile compacte ale produsului (85 mm înălțime, 45 mm lățime, 99 mm adâncime) permit utilizarea eficientă a spațiului în dulapurile de comutație sau în alte echipamente de control. Terminalele cu șurub asigură o conexiune electrică stabilă atât în circuitele principale, cât și în cele de control. LC1DT20MD are o serie de parametri tehnici remarcabili: tensiune de izolare 690 V (conform IEC 60947-4-1), rezistență la tensiune de impuls 6 kV (conform IEC 60947) și o durată de viață mecanică excepțională de 30 de milioane de cicluri de comutare. Dispozitivul are o putere de vârf de 5,4 W (la 20 °C) și o putere continuă de 5,4 W. Timpul său de funcționare este de 63 ± 15 % ms la închidere și 20 ± 20 % ms la deschidere, iar frecvența maximă de funcționare este de 3600 cicluri/oră la 60 °C. Panoul frontal al contactorului are protecție IP20 conform IEC 60529. Produsul este certificat de numeroase certificări internaționale, printre care: DNV, GL, CCC, LROS, RINA, BV, GOST, UL, CSA și CB. Comutatorul magnetic Schneider Electric LC1DT20MD are un supresor de diode limitator de vârf bidirecțional încorporat, care oferă protecție împotriva supratensiunilor. Dispozitivul poate fi utilizat la sarcină maximă la temperaturi ambientale cuprinse între -40 și +60 °C și cu performanțe reduse între 60 și 70 °C. Altitudinea de funcționare este între 0 și 3000 de metri. Produsul are o robustețe mecanică excelentă: rezistență la vibrații de 2g în stare deschisă și 4g în stare închisă în intervalul 5-300 Hz, precum și rezistență la impact de 15g în stare închisă și 10g în stare deschisă pentru o durată de 11 ms. Toți acești parametri asigură funcționarea fiabilă a dispozitivului chiar și în cele mai exigente medii industriale.
Date tehnice comutator magnetic Schneider Electric TeSys Deca LC1DT20MD
Caracteristici generale
Familia de produse: TeSys Deca
Tipul produsului: Comutator magnetic
Denumire scurtă: LC1D
Aplicație: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P (4 NO)
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V c.a. 25...400 Hz
Circuit de putere: <= 300 V c.c.
Curent nominal de funcționare [Ie]: 20 A (la 60 °C) <= 440 V c.a. pentru circuitul de putere AC-1
Tensiune circuit de control [Uc]: 220 V c.c.
Tensiune de izolare [Ui]: Circuit de alimentare: 690 V conform IEC 60947-4-1
Circuit de semnalizare: 690 V conform IEC 60947-1
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947
Caracteristici mecanice
Durată de viață mecanică: 30 de milioane de cicluri de comutare
Tip circuit de control: standard DC
Tehnologie bobină: Supresor cu diodă limitatoare de vârf bidirecțională încorporată
Putere de comutare: 5,4 W (la 20 °C)
Putere de menținere: 5,4 W (la 20 °C)
Timp de funcționare: 20 ±20% ms deschidere
63 ±15% ms închidere
Constantă de timp: 28 ms
Frecvență maximă de funcționare: 3600 cicluri de comutare/oră la 60 °C
Conexiuni
Tip conexiune: Terminale cu șurub, potrivite pentru cabluri cu rigiditate diferită (solide, torsadate, cu manșoane)
Cuplu de strângere: 1,7 N·m (pentru circuite de control și alimentare)
Condiții de mediu
Protecție IP: IP20 panou frontal (conform IEC 60529)
Temperatură ambiantă admisibilă: -40...60 °C
60...70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C (conform IEC 60695-2-1)
Rezistență la flacără: V1 (conform UL 94)
Dimensiuni și greutate
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 99 mm
Greutate netă: 0,365 kg
