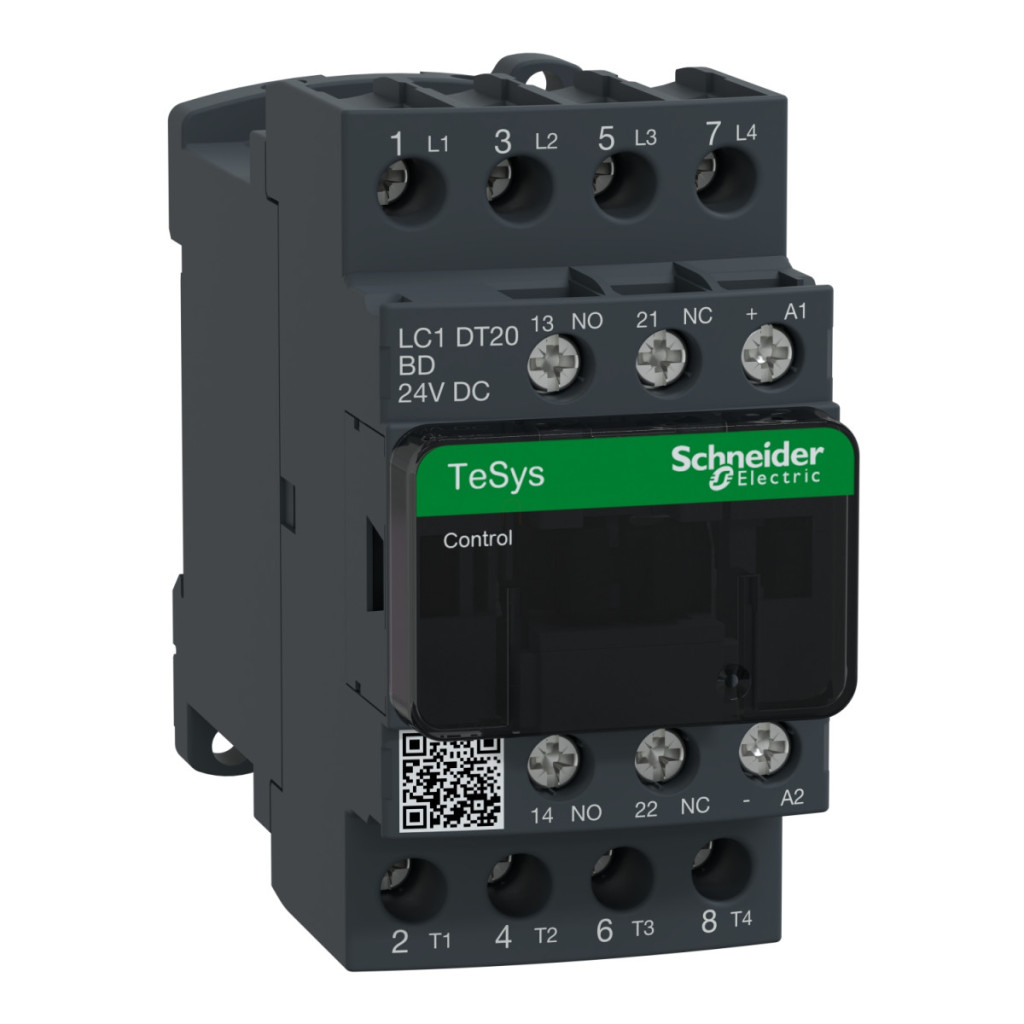

Contactorul Schneider Electric TeSys Deca seria LC1DT20BD este un dispozitiv de control industrial versatil și fiabil, ideal pentru utilizarea în diverse sisteme electrice. Acest contactor cu 4 poli are 4 contacte NO (normal deschise) și este proiectat în principal pentru comutarea sarcinilor rezistive, așa cum indică categoria de utilizare AC-1. Contactorul TeSys Deca LC1DT20BD are o tensiune maximă de funcționare de 690 V c.a. (în intervalul de frecvență 25...400 Hz) și 300 V c.c. în circuitul de alimentare. Curentul nominal de funcționare este de 20 A la temperaturi sub 60 °C, la o tensiune maximă de 440 V c.a. în aplicații AC-1. Circuitul de control funcționează la 24 V CC, iar dispozitivul este echipat cu o bobină standard și terminale cu șurub, ceea ce facilitează instalarea și întreținerea. Dispozitivul are parametri tehnici excelenți: curentul termic convențional în aer liber este de 20 A în circuitul de alimentare și de 10 A în circuitul de semnalizare (la 60 °C). Capacitatea nominală de comutare Irms este de 250 A la 440 V în circuitul de alimentare și 140 A CA și 250 A CC în circuitul de semnalizare, în conformitate cu IEC 60947. Capacitatea nominală de întrerupere este, de asemenea, de 250 A la 440 V în circuitul de alimentare. Dispozitivul are o rezistență remarcabilă la scurtcircuit, care se reflectă și în diferitele valori ale capacității de sarcină: 30 A timp de 10 minute, 61 A timp de 1 minut, 105 A timp de 10 secunde și 210 A timp de 1 secundă în circuitul de alimentare (la 40 °C). Circuitul de semnalizare oferă, de asemenea, o capacitate de sarcină bună: 100 A timp de 1 secundă, 120 A timp de 500 milisecunde și 140 A timp de 100 milisecunde. Contactorul LC1DT20BD are o impedanță medie de 2,5 mOhm (la 20 A, 50 Hz) în circuitul de alimentare, iar pierderea de putere pe pol este de 1,56 W în modul AC-1. Tensiunea de izolare a dispozitivului este de 690 V în circuitul de alimentare și aceeași în circuitul de semnalizare, în conformitate cu IEC 60947-4-1. Categoria de supratensiune este III, gradul de poluare este 3, iar tensiunea nominală de impuls este de 6 kV conform IEC 60947. Dispozitivul are o durată de viață mecanică remarcabilă de 30 de milioane de cicluri de comutare, iar circuitul de control are un design standard de curent continuu. Tehnologia bobinei dispune de un circuit de suprimare a diodelor cu limitator de vârf bidirecțional încorporat, care protejează circuitele electronice de control asociate. Contactorul are, de asemenea, 1 contact auxiliar NO + 1 contact auxiliar NC, care sunt conectate mecanic (conform IEC 60947-5-1) și au o funcție de conectare în oglindă (conform IEC 60947-4-1). Tensiunea minimă de comutare este de 17 V, iar curentul minim de comutare este de 5 mA în circuitul de semnalizare.
Date tehnice Schneider Electric TeSys Deca LC1DT20BD
Caracteristici generale
Familia de produse: TeSys Deca
Tipul produsului: Contactor
Denumire scurtă a produsului: LC1D
Aplicație contactor: Sarcină rezistivă
Categorie de utilizare: AC-1
Descriere poli: 4P
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit de putere: <= 690 V c.a. 25...400 Hz
Circuit de putere: <= 300 V c.c.
Curent nominal de funcționare [Ie]: 20 A (sub 60 °C) <= 440 V c.a. în AC-1 pentru circuitul de putere
Tensiune circuit de control [Uc]: 24 V c.c.
Cod de compatibilitate: LC1D
Compoziția contactului: 4 NO
Capac de protecție: Da
Curent termic convențional în aer liber [Ith]: 10 A (la 60 °C) în circuitul de semnalizare
20 A (la 60 °C) în circuitul de alimentare
Capacitate nominală de comutare Irms: 140 A AC în circuitul de semnalizare conform IEC 60947-5-1
250 A c.c. în circuitul de semnalizare conform IEC 60947-5-1
250 A la 440 V în circuitul de alimentare conform IEC 60947
Capacitate nominală de întrerupere: 250 A la 440 V în circuitul de alimentare conform IEC 60947
Caracteristici tehnice
Impedanță medie: 2,5 mOhm - Ith 20 A 50 Hz în circuitul de putere
Pierdere de putere pe pol: 1,56 W AC-1
Tensiune nominală de izolare [Ui]: Circuit de putere: 690 V conform IEC 60947-4-1
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală conform EN/ISO 13849-1
B10d = 20000000 cicluri cu sarcină mecanică conform EN/ISO 13849-1
Durată de viață mecanică: 30 de milioane de cicluri
Caracteristici de funcționare
Tip circuit de control: DC standard
Tehnologie bobină: Supresor cu diodă limitatoare de vârf bidirecțională încorporat
Putere de pornire: 5,4 W (la 20 °C)
Consum continuu de energie: 5,4 W la 20 °C
Timp de funcționare: 20 ±20 % ms deschidere
63 ±15 % ms închidere
Constantă de timp: 28 ms
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Caracteristici fizice
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 99 mm
Suport de montare: Panou
Șină
Grad de protecție IP: Panou frontal IP20 conform IEC 60529
