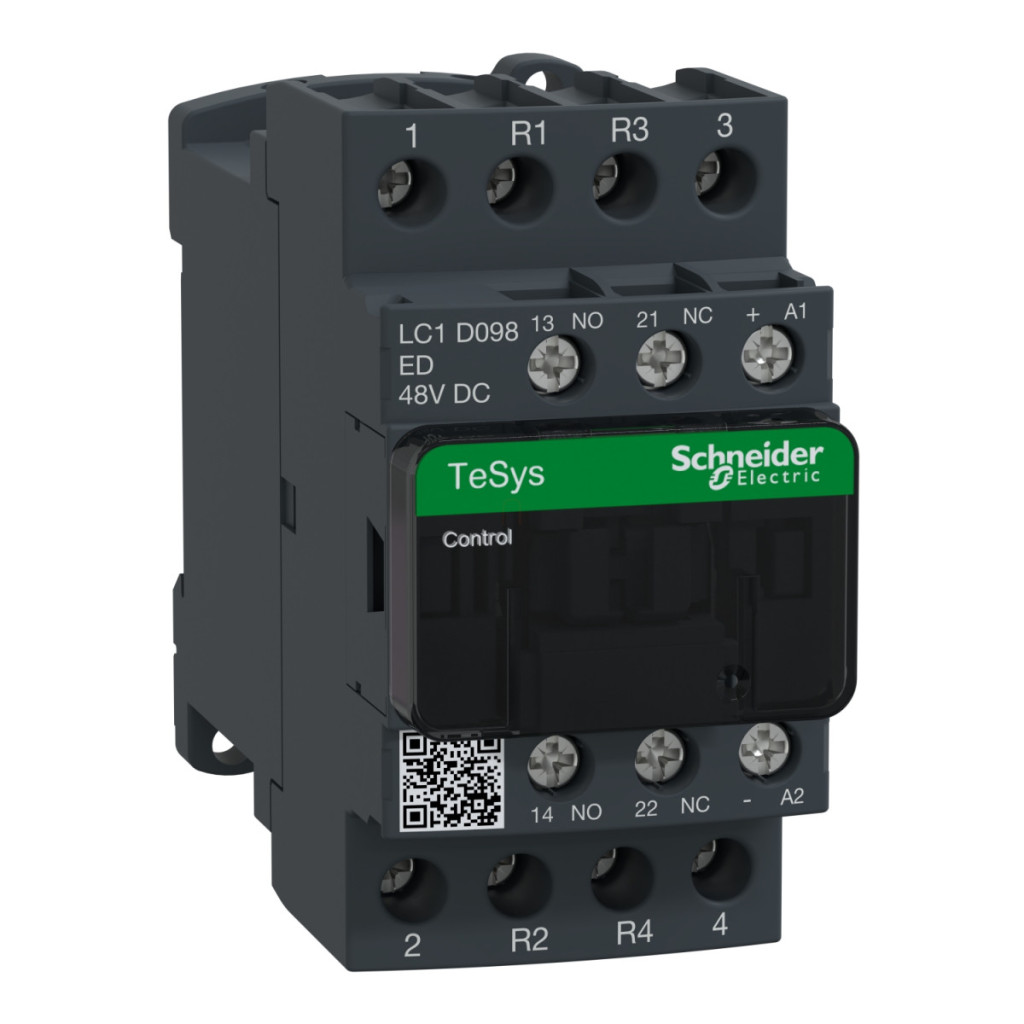

Date tehnice comutator magnetic Schneider Electric TeSys Deca LC1D098ED
Caracteristici generale
Familia de produse: TeSys Deca
Tipul produsului: Întrerupător magnetic
Denumirea scurtă a dispozitivului: LC1D
Aplicația întrerupătorului magnetic: Sarcină rezistivă
Categorie de utilizare: AC-1
Descrierea polilor: 4P
Configurație poli: 2 NO + 2 NC
Caracteristici electrice
Tensiune nominală de funcționare [Ue]: Circuit principal: <= 690 V c.a. 25...400 Hz
Circuit principal: <= 250 V c.c.
Curent nominal de funcționare [Ie]: 25 A (sub 60 °C) <= 440 V c.a. în circuitul principal AC-1
Tensiune circuit de control [Uc]: 48 V c.c.
Curent termic convențional în aer liber [Ith]: 20 A (la 60 °C) în circuitul principal
10 A (la 60 °C) în circuitul de semnalizare
Curent nominal de comutație Irms: 250 A la 440 V în circuitul principal conform IEC 60947
140 A CA în circuitul de semnalizare conform IEC 60947-5-1
250 A în circuitul de semnalizare CC conform IEC 60947-5-1
Capacitate nominală de întrerupere: 250 A la 440 V în circuitul principal conform IEC 60947
Curent nominal de rezistență pe termen scurt [Icw]: 105 A la 40 °C - 10 s în circuitul principal
210 A la 40 °C - 1 s în circuitul principal
30 A la 40 °C - 10 minute în circuitul principal
61 A la 40 °C - 1 min în circuitul principal
100 A - 1 s în circuitul de semnalizare
120 A - 500 ms în circuitul de semnalizare
140 A - 100 ms în circuitul de semnalizare
Siguranță recomandată: 10 A gG pentru circuitul de semnalizare conform IEC 60947-5-1
25 A gG <= 690 V pentru circuitul principal cu coordonare de tip 1
20 A gG <= 690 V pentru circuitul principal cu coordonare de tip 2
Impedanță medie: 2,5 mOhm - Ith 25 A 50 Hz în circuitul principal
Disipare de putere pe pol: 1,56 W AC-1
Tensiune nominală de izolație [Ui]: Circuit principal: 690 V conform IEC 60947-4-1
Circuit principal: 600 V certificat CSA
Circuit principal: 600 V certificat UL
Circuit de semnalizare: 690 V conform IEC 60947-1
Circuit de semnalizare: 600 V certificat CSA
Circuit de semnalizare: 600 V certificat UL
Caracteristici de funcționare
Categorie de supratensiune: III
Grad de poluare: 3
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV conform IEC 60947
Nivel de fiabilitate de siguranță: B10d = 1369863 cicluri cu sarcină nominală conform EN/ISO 13849-1
B10d = 20000000 cicluri cu sarcină mecanică conform EN/ISO 13849-1
Durată de viață mecanică: 30 de milioane de cicluri
Durată de viață electrică: 0,3 milioane de cicluri la 20 A AC-1 Ue <= 690 V
Tip circuit de control: standard DC
Tehnologie bobină: Supresor cu diodă limitatoare de vârf bidirecțională încorporat
Limite de tensiune ale circuitului de control: 0,1...0,25 Uc (-40…60 °C): cădere DC
0,7...1,25 Uc (-40…60 °C): DC de funcționare
1...1,25 Uc (60…70 °C): curent continuu de funcționare
Putere de pornire în W: 5,4 W (la 20 °C)
Consum continuu de energie în W: 5,4 W la 20 °C
Timp de funcționare: 63 ±15 % ms închidere
20 ±20 % ms deschidere
Constantă de timp: 28 ms
Frecvență maximă de funcționare: 3600 cicluri/oră la 60 °C
Conexiuni - terminale
Terminale: Circuit principal: terminale cu șurub
Circuit de control: terminale cu șurub
Cuplu de strângere: 1,7 N.m - pe borne cu șurub
Dimensiuni și greutate
Înălțime: 85 mm
Lățime: 45 mm
Adâncime: 99 mm
Condiții de mediu
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Tratament de protecție: TH conform IEC 60068-2-30
Temperatura admisibilă a aerului ambiant: -40…60 °C
60…70 °C cu reducere a puterii
Altitudine de funcționare: 0...3000 m
Rezistență la foc: 850 °C conform IEC 60695-2-1
Rezistență la flacără: V1 conform UL 94
Robustețe mecanică: Vibrații cu contactor deschis (2 Gn, 5...300 Hz)
Vibrații cu contactor închis (4 Gn, 5...300 Hz)
Șocuri cu contactor deschis (10 Gn până la 11 ms)
Șocuri cu contactor închis (15 Gn până la 11 ms)
Certificate și standarde
Standarde: CSA C22.2 Nr. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1
Certificări de produs: UL, CCC, CSA, Marine, UKCA, EAC, CB Scheme
