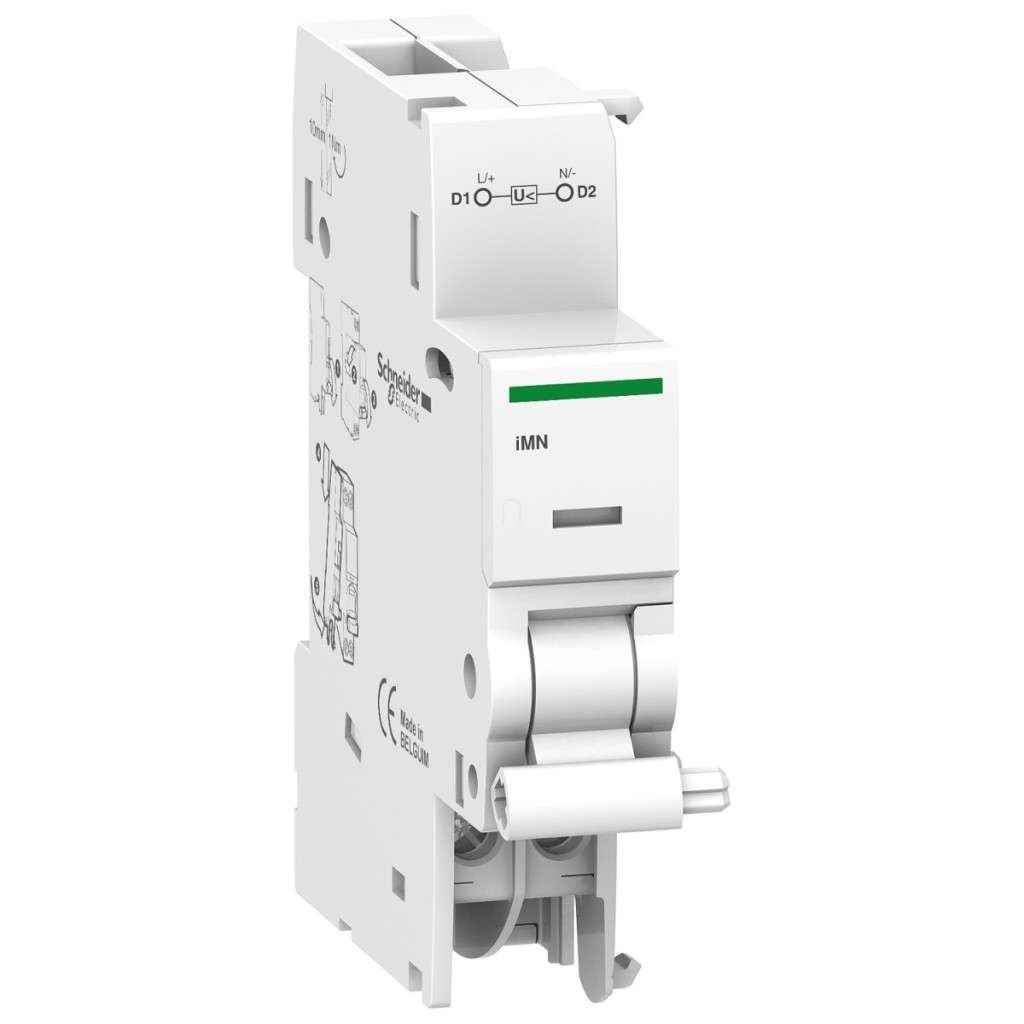

Dispozitivul de declanșare la tensiune zero Schneider Electric Acti9 iMN, A9A26959 este o componentă fundamentală a soluțiilor fiabile de siguranță electrică, destinată în principal utilizării cu întrerupătoare miniaturale și întrerupătoare Acti9. Funcția de bază a dispozitivului de declanșare la tensiune zero (cunoscut și sub denumirea de dispozitiv de declanșare la cădere de tensiune) este de a deconecta automat dispozitivul de protecție în cazul unei căderi de tensiune a rețelei, prevenind astfel situații periculoase rezultate din reconectarea nedorită. Acest dispozitiv de declanșare la tensiune zero de tip A9A26959 funcționează cu o tensiune de control de 115 V c.a. 400 Hz, ceea ce este deosebit de util în aplicații speciale în care este disponibilă o rețea cu această frecvență. Dispozitivul cu tip de control standard are o lățime de numai 18 mm, ceea ce înseamnă module de 2 x 9 mm pe o șină DIN. Carcasa sa albă are un indicator de acțiune care indică vizual starea de funcționare. Dispozitivul de eliberare la tensiune zero este compatibil cu multe produse din familia Acti9, inclusiv tipurile iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO și iKQE RCBO. Instalarea este simplă, utilizând un sistem de prindere pe șină DIN, iar dispozitivul este compatibil cu șine combinate superioare și inferioare, precum și cu blocuri de distribuție. Conexiunea se realizează cu blocuri terminale flexibile în ceea ce privește dimensiunea cablurilor: acestea pot acomoda cabluri rigide de 1 x 7 mm² sau 2 x 2,6 mm² sau cabluri flexibile de 1 x 5 mm² sau 2 x 2,6 mm² (cele din urmă cu manșoane). Cuplul de strângere pentru conexiuni este de 1 Nm. Un avantaj deosebit al dispozitivului este gama largă de temperaturi de funcționare (-35 °C până la +70 °C) și gama de temperaturi de depozitare (-40 °C până la +85 °C). Acest design robust permite utilizarea produsului în condiții de mediu extreme. Dispozitivul este conform cu nivelul de tropicalizare 2 conform EN/IEC 60947-5-1 și poate funcționa în mod fiabil la 55 °C cu o umiditate relativă de până la 95 %. Designul, care este conform cu EN/IEC 60947-1, garantează o calitate ridicată și o durată lungă de viață.
Schneider Electric Acti9 iC60 - A9A26959 - iMN declanșare la tensiune zero, 115 V c.a. date tehnice
Caracteristici generale
Familia de produse: Acti9
Tipul produsului: Dispozitiv de eliberare la tensiune zero
Denumire scurtă a dispozitivului: iMN
Tensiunea circuitului de control [Uc]: 115 V CA 400 Hz
Tip de control: Standard
Lățime în modul: 2 (unități de 9 mm)
Informații suplimentare
Familii de produse compatibile: Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO, Acti9 iKQE RCBO
Indicație locală: Indicator de acțiune
Metodă de montare: Clip-on
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Sus și jos: DA
Lățime: 18 mm
Culoare: Alb
Conexiuni
Tipuri de terminale:
- Terminal cu clemă - 1 cablu(e) 7 mm² - rigid
- Terminal cu clemă - 2 cablu(e) 2,6 mm² - rigid
- Clema terminală - 1 cablu(uri) 5 mm² - flexibil
- Clema terminală - 2 cablu(uri) 2,6 mm² - flexibil cu manșon
Cuplu de strângere: 1 N.m
Caracteristici de mediu
Standarde: EN/IEC 60947-1
Tropicalizare: 2 conform EN/IEC 60947-5-1
Umiditate relativă: 95% la 55°C
Temperatura aerului ambiant în timpul funcționării: -35...70°C
Temperatura aerului ambiant în timpul depozitării: -40...85°C
