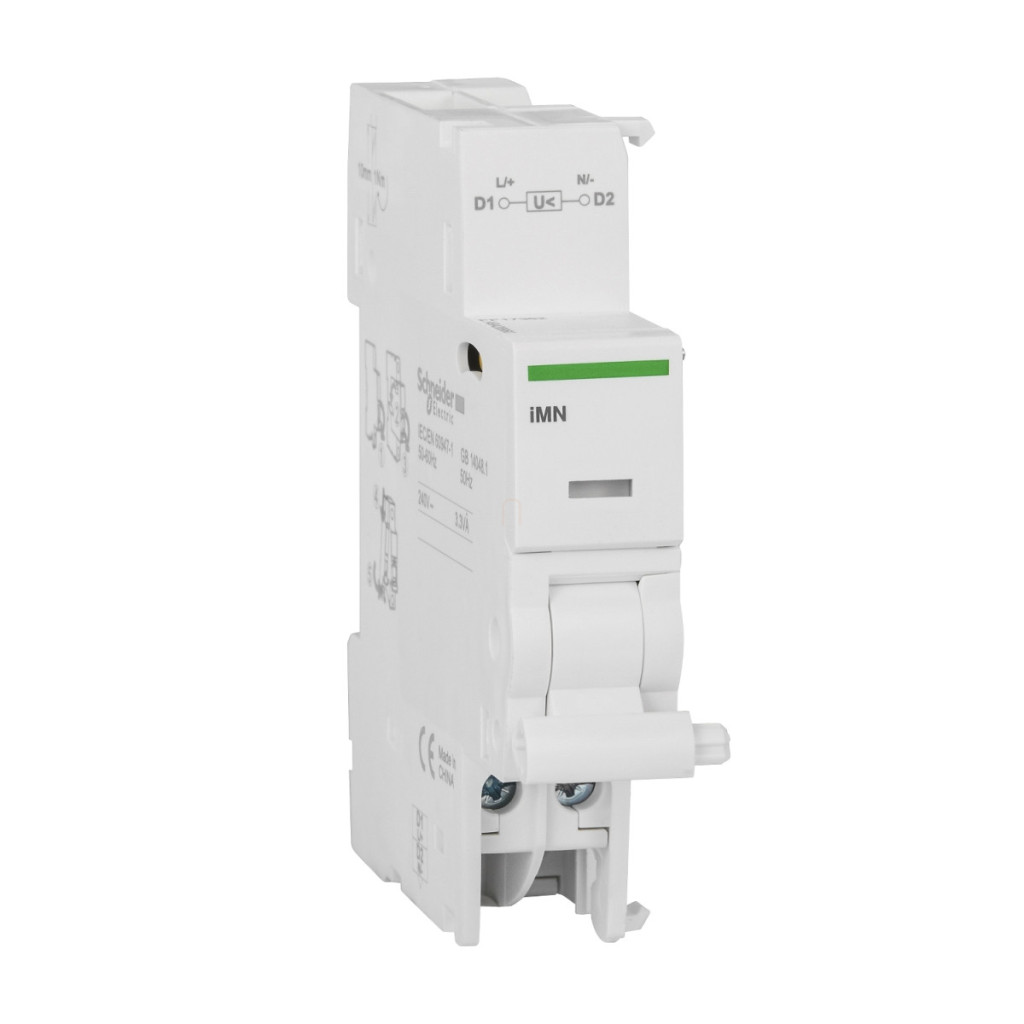

Dispozitivul de declanșare la tensiune zero Acti9 iMN A9A26960 este o componentă esențială a sistemului profesional de protecție electrică Schneider Electric, funcționând la o tensiune de alimentare de 220-240 V c.a. la 50/60 Hz. Acest dispozitiv compact, cu o lățime de numai 18 mm (2 module), are control standard și asigură deconectarea în siguranță a sarcinii atunci când tensiunea de alimentare scade sub un nivel critic. Dispozitivul de declanșare la tensiune zero iMN este deosebit de util în aplicații în care un nivel adecvat al tensiunii de rețea este esențial pentru funcționarea în siguranță și în care este necesară deconectarea automată a sistemului în cazul unei întreruperi de curent. Este compatibil cu mai multe tipuri de RCBO (întrerupător de curent rezidual) din seria Schneider Electric Acti9, inclusiv modelele iC60H, iC60H PoN, iC60H2, iC60N și iKQE, permițând integrarea flexibilă în sistemele existente. Dispozitivul este de culoare albă și este proiectat pentru a se fixa pe o șină DIN, fiind ușor de instalat în dulapurile de distribuție electrică. De asemenea, este compatibil cu barele colectoare atât la punctele de conectare superioare, cât și la cele inferioare. Starea de funcționare a dispozitivului de eliberare la tensiune zero iMN este indicată de un indicator de funcționare încorporat, care oferă un feedback vizual clar cu privire la starea dispozitivului. Conectarea este flexibilă: are blocuri terminale care permit conectarea unui cablu cu o secțiune transversală de 8 mm² sau a două cabluri cu o secțiune transversală de 2,7 mm² în cazul cablurilor rigide, sau a unui cablu cu o secțiune transversală de 6 mm² sau a două cabluri cu o secțiune transversală de 2,7 mm² (cu manșoane) în cazul cablurilor flexibile. Cuplul de strângere al blocului terminal este de 1 N.m. Dispozitivul poate funcționa în mod fiabil într-un interval de temperatură extrem de larg (-35...70 °C) și poate fi depozitat la temperaturi cuprinse între -40...85 °C. De asemenea, este rezistent la umiditate relativă, suportând până la 95% umiditate la 55 °C, și este conform cu nivelul de tropicalizare 2 conform EN/IEC 60947-5-1. Dispozitivul este fabricat în conformitate cu standardele EN/IEC 60947-1, ceea ce garantează o calitate fiabilă și o funcționare sigură.
Schneider Electric Acti9 iC60 - A9A26960 - Dispozitiv de declanșare la subtensiune iMN, 220 - 240 V c.a. Date tehnice
Caracteristici generale
Familia de produse: Acti9
Tipul produsului: Dispozitiv de declanșare la subtensiune
Denumire scurtă a produsului: iMN
Tensiunea circuitului de comandă [Uc]: 220...240 V CA 50/60 Hz
Tip de control: Standard
Lățime modul (în unități de 9 mm): 2
Informații suplimentare
Seriile compatibile: Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO, Acti9 iKQE RCBO
Indicație locală: Indicator de funcționare
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Sus și jos: DA
Lățime: 18 mm
Culoare: Alb
Conexiuni - terminale: Bloc terminal - 1 cablu(e) 8 mm² - rigid
Bloc terminal - 2 cabluri 2,7 mm² - rigid
Bloc terminal - 1 cablu 6 mm² - flexibil
Bloc terminal - 2 cabluri 2,7 mm² - flexibile cu manșon
Cuplu de strângere: 1 N.m
Parametri de mediu
Standarde: EN/IEC 60947-1
Tropicalizare: 2, conform EN/IEC 60947-5-1
Umiditate relativă: 95% la 55 °C
Temperatura ambiantă în timpul funcționării: -35...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
