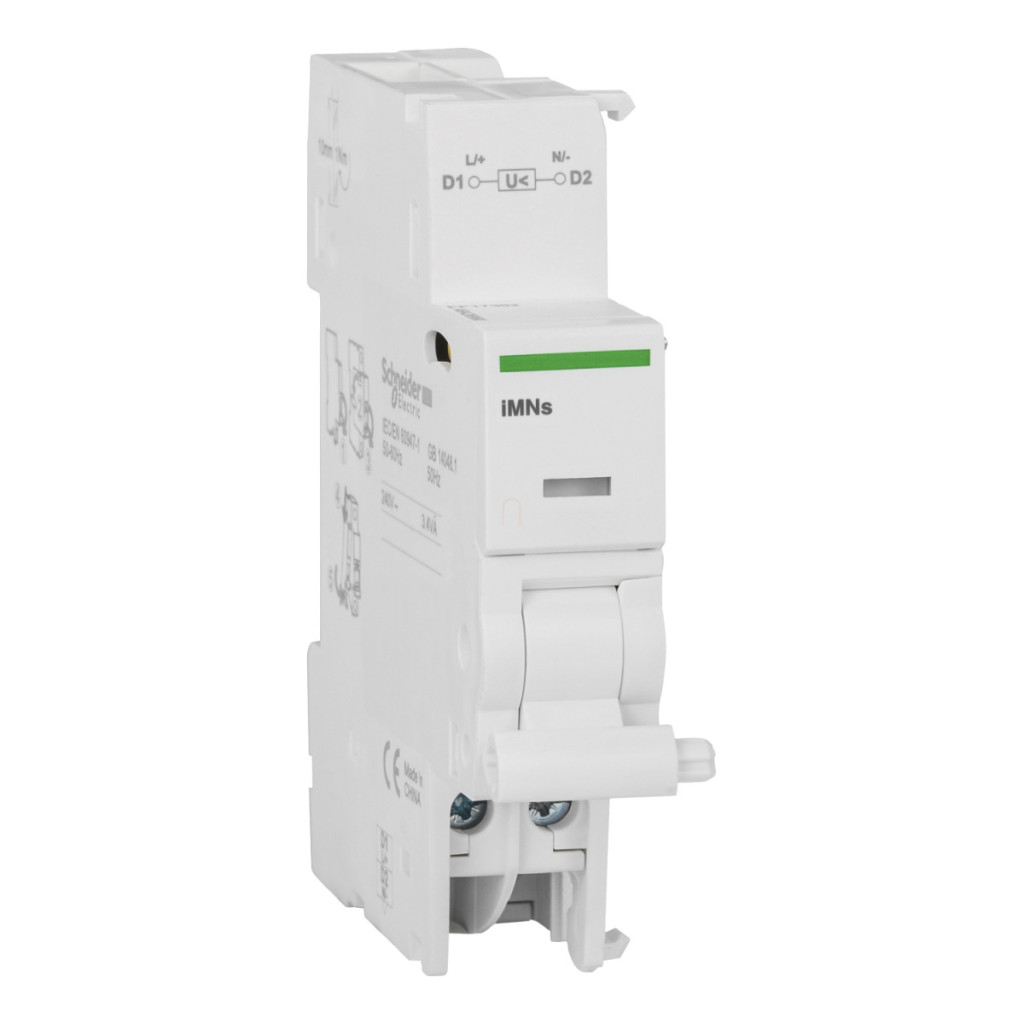

Dispozitivul Acti9 iMNs zero voltage release (A9A26963) este un dispozitiv electric fiabil, de calitate superioară, produs de Schneider Electric, special conceput pentru a proteja și asigura funcționarea în siguranță a sistemelor electrice moderne. Acest dispozitiv compact este alegerea ideală pentru aplicații în care este necesară oprirea automată a sistemului electric în cazul unei întreruperi de curent sau al unei subtensiuni, protejând astfel echipamentele sensibile și întreaga rețea. Funcționând cu o tensiune de control de 220-240 VAC, iMNs are un declanșator de tensiune zero de tip control întârziat, care asigură comutarea numai în cazul unei întreruperi reale a alimentării, evitând declanșările inutile din cauza fluctuațiilor momentane de tensiune. Dispozitivul face parte din familia de produse Schneider Electric Acti9, asigurând compatibilitate perfectă cu întrerupătoarele Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO și Acti9 iKQE RCBO. Dispozitivul alb, cu lățimea de 18 mm (2 module), poate fi fixat pe o șină DIN standard și poate fi conectat la bare colectoare combinate atât în partea superioară, cât și în partea inferioară. Parametrii tehnici ai Schneider Electric A9A26963 sunt remarcabili: funcționează la o frecvență de 50/60 Hz și oferă performanțe fiabile chiar și în intervale de temperatură extreme, între -35 °C și +70 °C. Intervalul de temperatură de depozitare este și mai larg: între -40 °C și +85 °C. Conectorii oferă numeroase opțiuni de conectare: pentru cabluri rigide, se poate conecta 1 cablu cu o secțiune transversală de 10 mm² sau 2 cabluri cu o secțiune transversală de 2,9 mm²; pentru cabluri flexibile, se poate conecta 1 cablu cu o secțiune transversală de 8 mm² sau 2 cabluri cu o secțiune transversală de 2,9 mm² (cu manșoane). Cuplul de strângere al conectorilor este de 1 Nm. Dispozitivul are, de asemenea, un indicator de funcționare care oferă feedback clar cu privire la starea curentă. Dispozitivul de eliberare la tensiune zero iMNs este conform cu standardul EN/IEC 60947-1 și este fabricat într-o versiune tropicalizată de gradul 2, în conformitate cu cerințele EN/IEC 60947-5-1, ceea ce îl face funcțional la 55 °C, chiar și la o umiditate relativă de 95 %.
Schneider Electric Acti 9 iC60 - A9A26963 - iMNS declanșare la tensiune zero, 220 - 240 V c.a. date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Dispozitiv de eliberare la tensiune zero
Descriere succintă: iMNs
Tensiunea circuitului de comandă [Uc]: 220...240 V CA 50/60 Hz
Tip de control: Întârziat
Lățime modul: 2 (pas de 9 mm)
Informații suplimentare
Gamă de produse compatibile:- Acti9 iC60H RCBO - Acti9 iC60H RCBO PoN - Acti9 iC60H2 RCBO - Acti9 iC60N RCBO - Acti9 iKQE RCBO Indicator local: Indicator de funcționare
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu bara colectoare: Sus și jos: DA
Lățime: 18 mm
Culoare: Alb
Conexiuni - blocuri terminale:
- Terminal cu clemă - 1 cablu(e) 10 mm² - rigid
- Terminal cu clemă - 2 cabluri 2,9 mm² - rigid
- Clema - 1 cablu(e) 8 mm² - flexibil
- Clema - 2 cabluri 2,9 mm² - flexibile cu manșon
Cuplu de strângere: 1 N.m
Mediu
Standarde: EN/IEC 60947-1
Versiune tropicalizată: 2, conform EN/IEC 60947-5-1
Umiditate relativă: 95 % la 55 °C
Temperatură ambiantă în timpul funcționării: -35…70 °C
Temperatură ambiantă în timpul depozitării: -40…85 °C
