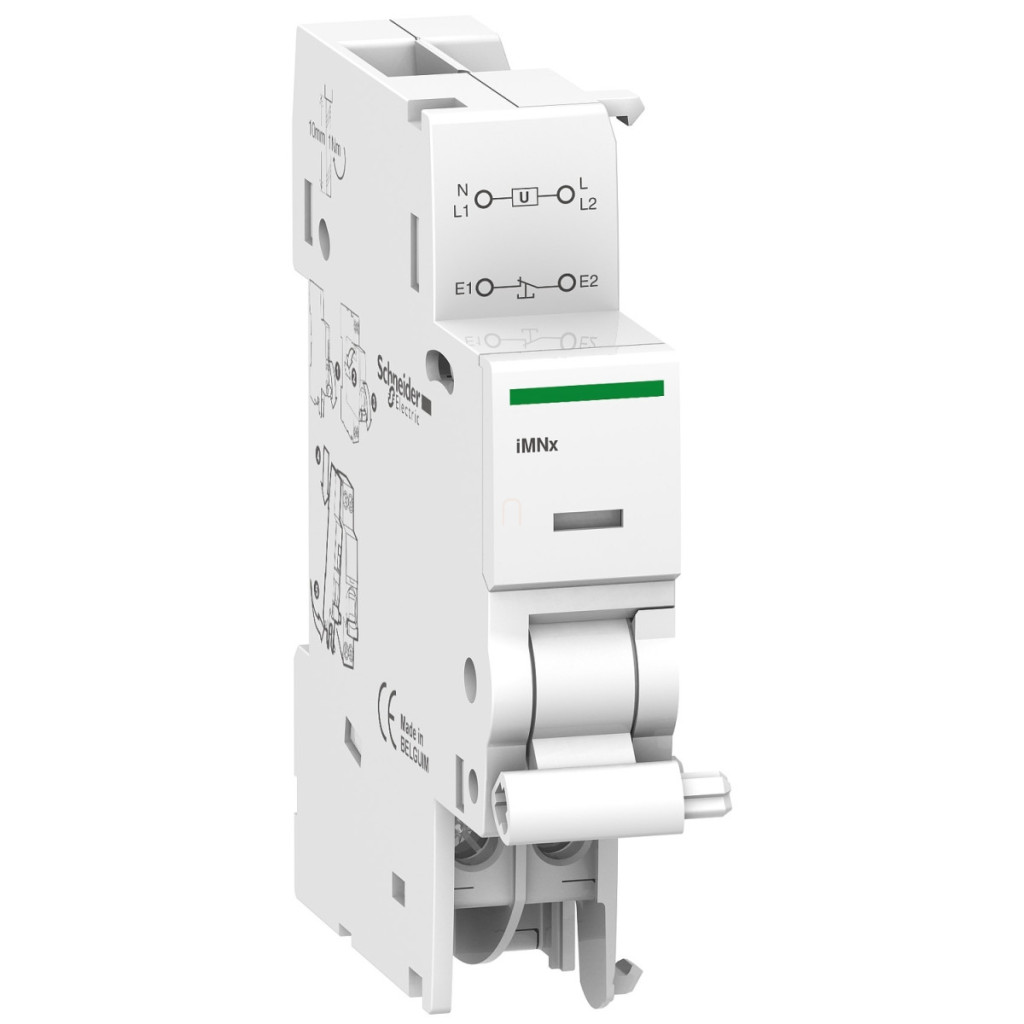

Dispozitivul de declanșare la tensiune zero Acti9 iMNx (A9A26969) este un dispozitiv compact și fiabil care aparține familiei de produse premium Acti9 de la Schneider Electric, special conceput pentru sistemele de protecție împotriva supratensiunii. Acest model cu tensiune de control de 220 V c.a. funcționează cu o sursă de alimentare externă și este ideal pentru sistemele electrice industriale și de utilități moderne din clădiri. Dispozitivul de declanșare la tensiune zero Schneider Electric Acti9 iMNx este utilizat în principal în aplicații în care întreruperea automată a circuitului este necesară.240 V CA funcționează cu o sursă de alimentare externă și este ideal pentru serviciile moderne de construcții și sistemele electrice industriale. Dispozitivul de eliberare la tensiune zero Acti9 iMNx de la Schneider Electric este destinat în principal utilizării în aplicații în care este necesară întreruperea automată a circuitului în cazul unei scăderi semnificative sau a unei defecțiuni a tensiunii de alimentare. Această funcție poate fi esențială în sistemele de securitate, controlul de la distanță și mediile în care fluctuațiile de tensiune pot reprezenta un risc pentru persoane sau echipamente. Dispozitivul este compatibil cu o serie de întrerupătoare automate miniaturale Acti9, inclusiv Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO și Acti9 iKQE RCBO, ceea ce îl face flexibil pentru integrarea în sistemele existente. În ceea ce privește parametrii tehnici, dispozitivul Acti9 iMNx zero voltage release are o tensiune de control de 220...240 V CA 50/60 Hz și ocupă doar 2 x 9 mm de spațiu pe șina DIN. Dispozitivul alb are o lățime de 18 mm și este extrem de ușor de instalat datorită tehnologiei de montare cu clemă. Oferă opțiuni de conectare flexibile: blocurile sale terminale sunt potrivite pentru cabluri rigide de 1 x 11 mm² sau 2 x 2,1 mm² sau cabluri flexibile de 1 x 9 mm² sau 2 x 2,1 mm², cu capace de capăt. Pentru o fixare corespunzătoare, trebuie aplicat un cuplu de strângere de 1 N.m. Dispozitivul are, de asemenea, un indicator local care oferă feedback vizual cu privire la starea sa de funcționare. Acti9 iMNx are parametri de mediu excelenți: are o gamă largă de temperaturi de funcționare de la -35 la 70 °C, o gamă de temperaturi de depozitare de la -40 la 85 °C și poate rezista la o umiditate relativă de până la 95% la 55 °C. Dispozitivul este conform cu standardul EN/IEC 60947-1 și are, de asemenea, un grad de tropicalizare de 2 conform EN/IEC 60947-5-1. Dispozitivul de eliberare la tensiune zero cu numărul de piesă A9A26969 este o componentă esențială a instalațiilor electrice de înaltă calitate, care, atunci când este instalat de un profesionist calificat, va asigura funcționarea în siguranță a sistemului electric timp de mulți ani.
Date tehnice privind declanșarea la tensiune zero Acti9 iMNx
Date de bază
Familia de produse: Acti9
Tipul produsului sau al componentei: Dispozitiv de eliberare la tensiune zero
Denumirea scurtă a dispozitivului: iMNx
Tensiunea circuitului de comandă [Uc]: 220...240 V c.a. 50/60 Hz
Tip de control: Alimentare externă
Număr de diviziuni de 9 mm: 2
Caracteristici suplimentare
Gamă de produse compatibile: Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO, Acti9 iKQE RCBO Indicator local: Indicator de funcționare
Metodă de montare: Clip-on
Suprafață de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: Partea superioară: DA
Lățime: 18 mm
Culoare: Alb Conexiuni - blocuri terminale: Terminale - 1 fir 11 mm² - rigide, Terminale - 2 fire 2,1 mm² - rigide, Terminale - 1 fir 9 mm² - flexibile, Terminale - 2 fire 2,1 mm² - flexibili cu manșoane
Cuplu de strângere: 1 N.m
Mediu
Standarde: EN/IEC 60947-1
Tropicalizare: Clasa 2 conform EN/IEC 60947-5-1
Umiditate relativă: 95% la 55°C
Temperatura ambiantă în timpul funcționării: -35...70 °C
Temperatura ambiantă în timpul depozitării: -40...85 °C
