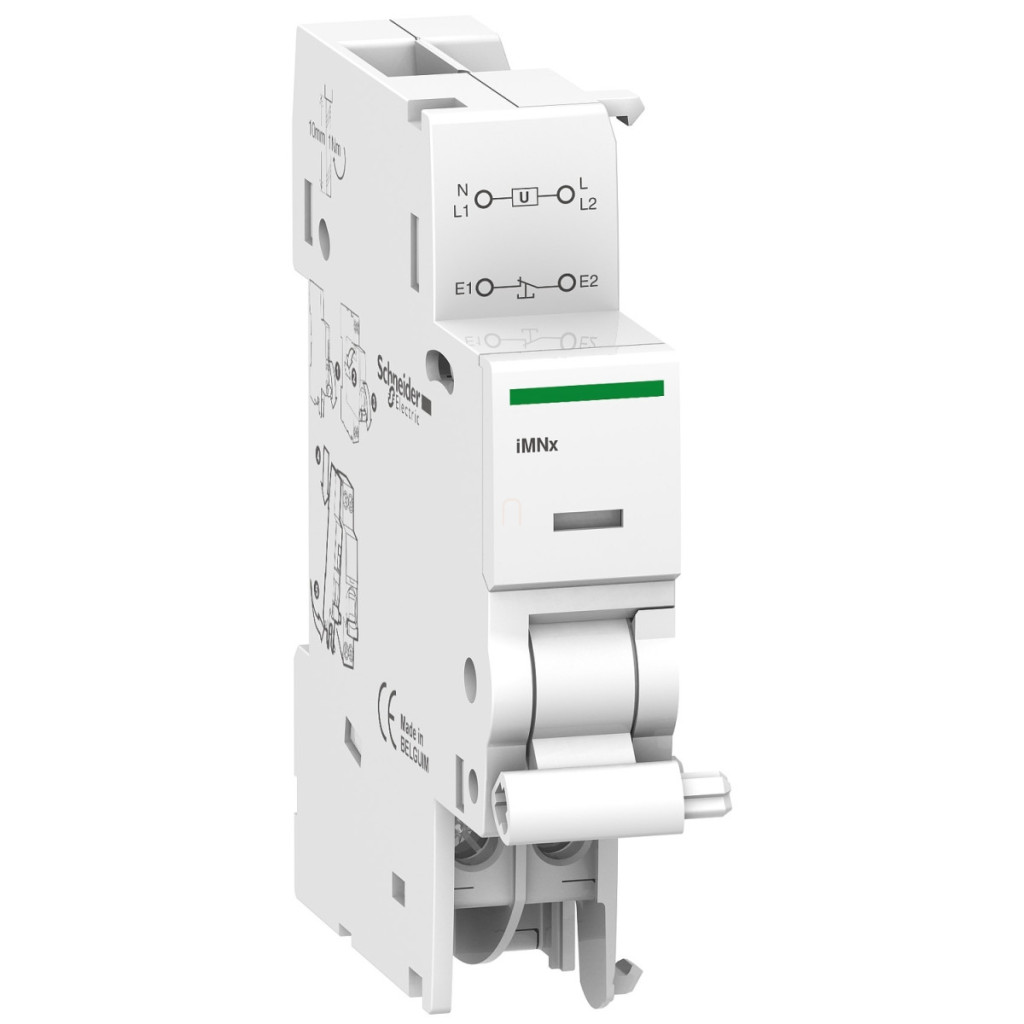

Dispozitivul de declanșare la tensiune zero Schneider Electric Acti9 iMNx A9A26971 este o componentă electrică profesională care oferă soluția perfectă pentru oprirea automată în cazul unei întreruperi de curent. Acest dispozitiv face parte din populara familie de produse Acti9, recunoscută la nivel mondial pentru fiabilitatea sa în domeniul distribuției și controlului energiei electrice. Dispozitivul de eliberare la tensiune zero funcționează în intervalul de tensiune de 380-415 V c.a. la o frecvență de rețea de 50/60 Hz. Designul său permite funcționarea cu o sursă de alimentare externă, ceea ce îl face flexibil pentru utilizarea în diverse sisteme de comutare și protecție. Designul compact necesită doar 18 mm lățime și 2x9 mm spațiu pe șina DIN, ceea ce este deosebit de avantajos pentru dulapurile de distribuție cu economie de spațiu. Carcasa albă nu este doar estetică, ci se potrivește și cu celelalte produse modulare Schneider Electric. Indicatorul de funcționare de pe panoul frontal al dispozitivului ajută la evaluarea rapidă a stării acestuia. Dispozitivul de eliberare la tensiune zero A9A26971 este foarte compatibil cu familia de întrerupătoare automate Schneider Electric Acti9. Poate fi utilizat cu dispozitivele Acti9 iC60H RCBO, Acti9 iC60H RCBO PoN, Acti9 iC60H2 RCBO, Acti9 iC60N RCBO și Acti9 iKQE RCBO. Instalarea este extrem de simplă datorită metodei de montare cu clemă, care permite instalarea rapidă și fiabilă pe o șină DIN. Punctele de conectare montate în partea superioară sunt compatibile cu șinele pieptene și blocurile de distribuție, sporind și mai mult flexibilitatea instalării. Dispozitivul este conectat cu șuruburi terminale, care oferă mai multe opțiuni de cablare: 1 x 12 mm² rigid, 2 x 2,11 mm² rigid, 1 x 10 mm² flexibil sau 2 x 2,11 mm² flexibil cu manșoane. Cuplul de strângere al șuruburilor este de 1 Nm. Produsul are o gamă largă de temperaturi de funcționare (-35 °C până la +70 °C) și poate fi depozitat la temperaturi cuprinse între -40 °C și +85 °C, ceea ce permite utilizarea în condiții de mediu extreme. Proiectarea este conformă cu standardul EN/IEC 60947-1, garantând o funcționare fiabilă, în timp ce clasa de tropicalizare 2 (conform EN/IEC 60947-5-1) asigură funcționarea chiar și la o umiditate relativă ridicată de până la 95% într-un mediu de 55°C. Dispozitivul de eliberare la tensiune zero Schneider Electric Acti9 iMNx cu numărul de piesă A9A26971 este alegerea ideală pentru electricieni profesioniști și integratori de sisteme atunci când este necesară o soluție de protecție fiabilă, standardizată și ușor de instalat.
Schneider Electric Acti 9 iC60 - A9A26971 - iMNX declanșare la tensiune zero, 380 - 415 V c.a. date tehnice
Caracteristici generale
Familia de produse: Acti9
Tipul produsului: Dispozitiv de eliberare la tensiune zero
Denumirea scurtă a dispozitivului: iMNx
Tensiunea circuitului de comandă [Uc]: 380...415 V AC 50/60 Hz
Tip de control: Alimentare externă
Pas de 9 mm: 2
Informații suplimentare
Gamă de produse compatibile:
Acti9 iC60H RCBO
Acti9 iC60H RCBO PoN
Acti9 iC60H2 RCBO
Acti9 iC60N RCBO
Acti9 iKQE RCBO
Indicație locală: Indicator de funcționare
Metodă de montare: Snap-on
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Partea superioară: DA
Lățime: 18 mm
Culoare: Alb
Conexiuni - blocuri terminale
Șurub terminal - 1 cablu(uri) 12 mm² - rigid
Șurub terminal - 2 cabluri 2,11 mm² - rigid
Șurub terminal - 1 cablu(uri) 10 mm² - flexibil
Șurub terminal - 2 cabluri 2,11 mm² - flexibil cu manșoane
Cuplu de strângere: 1 N.m
Condiții de mediu
Standarde: EN/IEC 60947-1
Tropicalizare: Clasa 2 conform EN/IEC 60947-5-1
Umiditate relativă: 95 % la 55 °C
Temperatura aerului ambiant în timpul funcționării: -35…70 °C
Temperatura aerului ambiant în timpul depozitării: -40…85 °C
