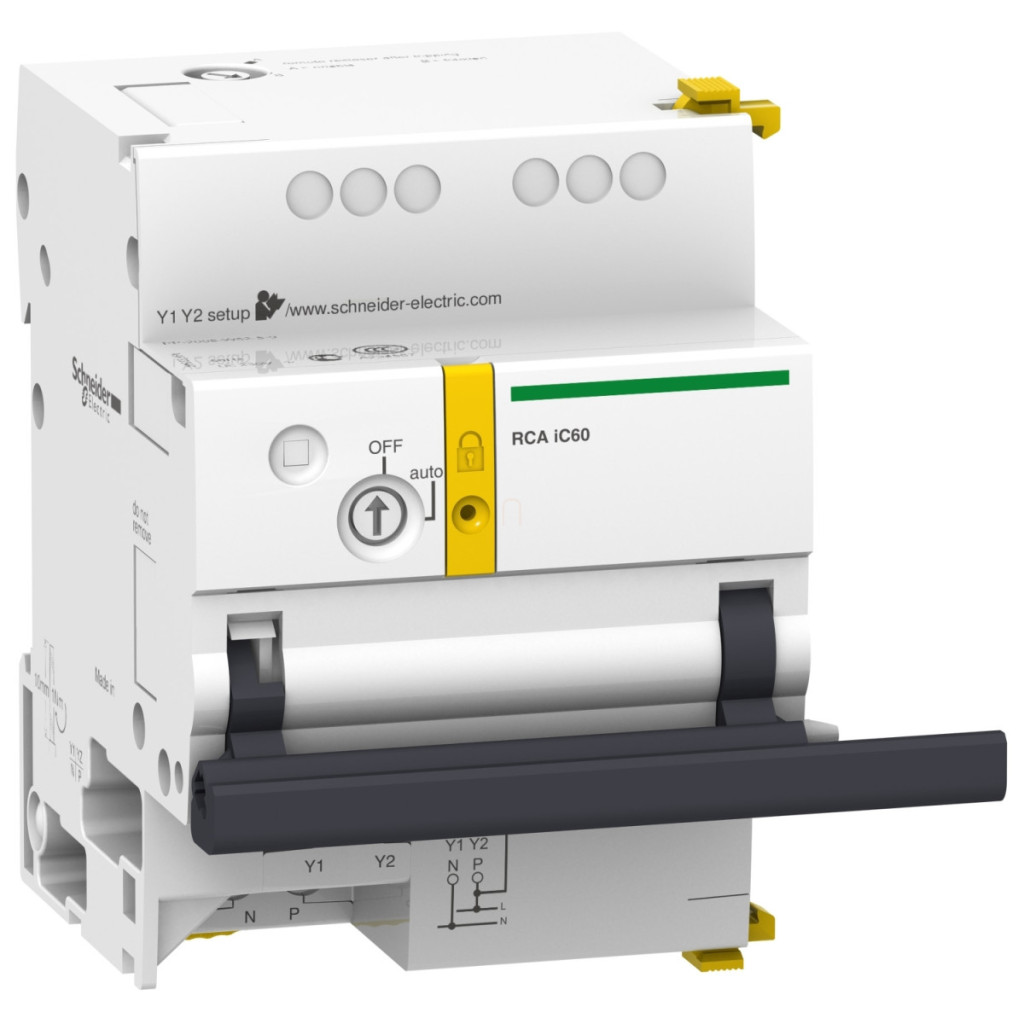

Releul auxiliar cu telecomandă Schneider Electric Acti9 RCA este un dispozitiv electric extrem de versatil, conceput special pentru întrerupătoarele miniaturale Acti9 iC60 în versiunile 1P, 1P+N și 2P. Releul auxiliar cu telecomandă cu numărul de piesă A9C70112 permite controlul de la distanță al întrerupătoarelor miniaturale, ceea ce poate fi deosebit de util în clădiri mari, instalații industriale sau aplicații în care controlul centralizat este esențial. Releul auxiliar de control la distanță poate funcționa atât cu control pulsat, cât și constant, la o tensiune de alimentare de 230 V CA 50/60 Hz. Dispozitivul necesită un curent de intrare extrem de redus, de numai 5 mA, în ambele moduri de control, asigurând o funcționare eficientă din punct de vedere energetic. În modul de control cu impulsuri, este necesar un impuls de cel puțin 200 ms pentru comutare, iar timpul de răspuns este mai mic de 500 ms, permițând o funcționare rapidă. Dispozitivul are un consum de energie de numai 1 W, ceea ce înseamnă un consum minim de energie chiar și în funcționare continuă. Releul auxiliar de control la distanță Schneider Electric A9C70112 are patru moduri de funcționare diferite din care se poate alege: în modul A, întrerupătorul miniatural poate fi resetat după declanșare; în modul B, resetarea este interzisă după declanșare; în modul Auto, controlul la distanță este activat; iar în modul Off, controlul la distanță este dezactivat. Starea dispozitivului este indicată de un LED: un LED verde intermitent indică faptul că dispozitivul este gata de funcționare, în timp ce un LED portocaliu intermitent indică faptul că dispozitivul nu este operațional. Dispozitivul poate fi blocat la podea pentru a împiedica accesul neautorizat. Releul auxiliar de control de la distanță poate fi montat pe o șină DIN, cu o lățime de 63 mm (pas de 7 x 9 mm), o înălțime de 93 mm și o adâncime de 75,5 mm. Dispozitivul conține 1 contact de comutare fără tensiune, care poate fi utilizat în scopuri de semnalizare într-un interval de tensiune de 24...230 V AC și un curent de 0,01...1 A. Dispozitivul are o tensiune nominală de izolare de 400 V și o rezistență la supratensiune de 6 kV, ceea ce garantează un grad ridicat de siguranță. Este disponibil în culoarea albă și are o greutate netă de 400 g. Pentru cablare, este necesară o lungime de dezizolare de 10 mm pentru alimentarea cu energie electrică și intrarea la conexiunile inferioare, în timp ce pentru ieșirea la conexiunea superioară este necesară o lungime de 8 mm. Pentru o fixare corespunzătoare, șuruburile de alimentare și de intrare trebuie strânse la un cuplu de 1 Nm, iar șuruburile de ieșire auxiliare la un cuplu de 0,7 Nm. Releul auxiliar de telecomandă A9C70112 are o durabilitate electrică și mecanică excelentă, oferind 10.000 de cicluri în ambele privințe. Dispozitivul are protecție IP20 conform IEC 60529 și atinge protecție IP40 într-o carcasă modulară. Intervalul său de temperatură de funcționare este de -25 până la 60 °C, iar intervalul de temperatură de depozitare este de -40 până la 70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme.
Schneider Electric Acti 9 iC60 - A9C70112 - Releu auxiliar cu telecomandă RCA, iC60, 1P, 1P+N, 2P, 230 V c.a., fără Ti24 date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Releu auxiliar pentru telecomandă
Denumire scurtă a produsului: RCA iC60
Compoziția contactelor de semnalizare: 1 contact fără tensiune NO
Tensiunea circuitului de semnalizare: Contact fără tensiune 24...230 V 0,01...1 A CA
Caracteristici suplimentare
Tip de control: Impuls și constant de la distanță 230 V CA 50/60 Hz
Curent de intrare: 5 mA impuls, 5 mA constant
Durata impulsului: >= 200 ms circuit de control
Timp de răspuns: < 500 ms
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Consum de energie: 1 W
Tensiune nominală de izolare: 400 V
Rezistență nominală la tensiune de impuls: 6 kV
Valoare de setare: Mod A: reconectare permisă după declanșare
Mod B: Reclosing permis după declanșare
Auto: Control de la distanță permis
Oprit: Control de la distanță interzis
Indicație locală: LED verde intermitent: Gata de funcționare
LED portocaliu intermitent: nefuncțional
Mod de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: Nu
Diviziuni de 9 mm: 7
Înălțime: 93 mm
Lățime: 63 mm
Adâncime: 75,5 mm
Greutate netă: 400 g
Culoare: Alb
Durabilitate electrică: 10.000 de cicluri
Durabilitate mecanică: 10.000 de cicluri
Blocabil: Blocabil
Lungime de dezizolare a cablului: Alimentare: 10 mm la conexiunea inferioară
Intrare: 10 mm la conexiunea inferioară
Ieșire: 8 mm la conexiunea superioară
Cuplu de strângere: Alimentare: 1 N.m
Intrare: 1 N.m
Ieșire auxiliară: 0,7 N.m
Compatibilitate
Compatibilitate cu familia de produse: Acti 9 Acti9 iC60
Acti 9 Acti9 iC65
Adaptor de tensiune Acti 9 iMDU
Compatibilitate cu produsele: 1P + N iC60
2P iC60
1P iC60
1P iC65
2P iC65
iMDU
Condiții de mediu
Grad de protecție IP: IP20 conform IEC 60529
IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3 conform IEC 60947
Categorie de supratensiune: II
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
Temperatură ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -25...60 °C
