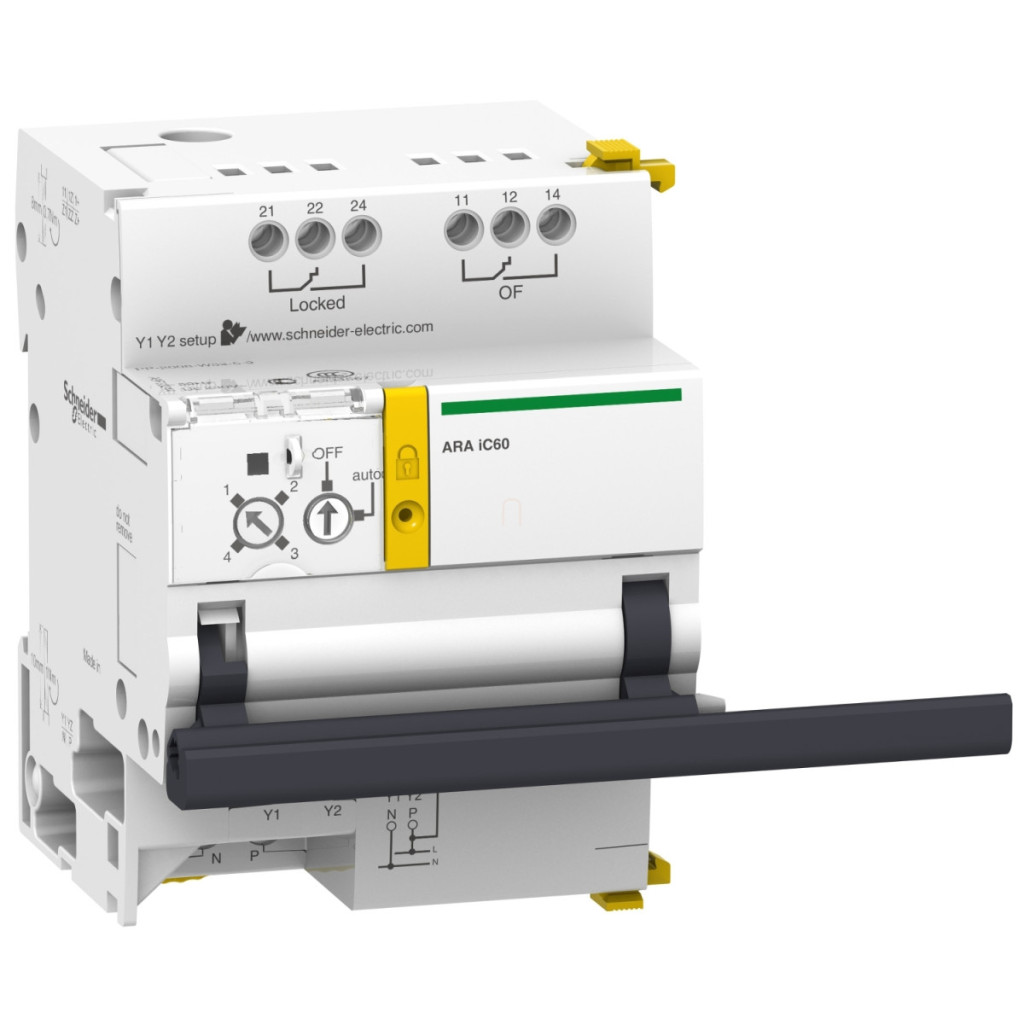

Releul auxiliar de reînchidere automată ARA iC60 (număr de articol A9C70134) din gama de produse Acti9 de la Schneider Electric este o soluție inovatoare pentru creșterea fiabilității rețelelor electrice. Acest accesoriu compact a fost dezvoltat special pentru seria iC60 de întrerupătoare de circuit cu 3 și 4 poli și permite reînchiderea automată a întrerupătoarelor de circuit declanșate, minimizând durata și frecvența întreruperilor. Una dintre caracteristicile remarcabile ale releului auxiliar ARA iC60 este reprezentată de cele patru programe diferite de reînchidere, care pot fi selectate în mod flexibil pentru a se adapta cerințelor specifice ale aplicației. Primul program efectuează o singură încercare de reînchidere în mai puțin de 10 secunde după declanșare, urmată de un timp de verificare de 6 minute. Al doilea program oferă trei încercări de reînchidere cu trei opțiuni de temporizare diferite: 10 secunde de reînchidere și 2 minute de monitorizare, 1 minut de reînchidere și 6 minute de monitorizare sau 3 minute de reînchidere și 6 minute de monitorizare. Al treilea program oferă cinci încercări de reconectare la intervale fixe, în timp ce al patrulea program efectuează cinci încercări de reconectare la intervale progresive, oferind o flexibilitate și mai mare pentru diferite aplicații. Din punct de vedere tehnic, releul auxiliar ARA iC60 funcționează cu o tensiune de alimentare de 230 V c.a. 50/60 Hz, iar tensiunea circuitului de semnal poate fi de 24 V 10 mA c.a./c.c. sau 230 V 1 A c.a. Dispozitivul are două contacte OF fără potențial, iar tipul de control poate fi fie inhibarea susținută a automatizării, fie impulsul final de reconectare, ambele cu o tensiune de 230 V c.a. 50/60 Hz. Durata impulsului este de cel puțin 200 ms în circuitul de control, cu un timp de răspuns mai mic de 500 ms. Dispozitivul are o tensiune nominală de izolare (Ui) de 400 V și o tensiune nominală de impuls (Uimp) de 6 kV. Consumul de energie este de numai 2 W, asigurând o funcționare eficientă din punct de vedere energetic. Sistemul local de semnalizare al releului auxiliar ARA iC60 oferă un feedback clar cu privire la starea de funcționare: un LED portocaliu intermitent indică faptul că dispozitivul nu funcționează, un LED verde intermitent indică funcționarea normală, un LED roșu intermitent indică faptul că ciclul de reînchidere este în curs, iar un LED roșu continuu indică faptul că reînchiderea automată a fost finalizată. Instalarea este simplă datorită designului său montabil pe șină DIN, iar dimensiunile sale sunt compacte: 93 mm înălțime, 63 mm lățime și 75,5 mm adâncime. Dispozitivul este format din unități de 7 x 9 mm, este de culoare albă și are o durată de viață electrică de 5000 de cicluri. Printre parametrii tehnici ai releului auxiliar ARA iC60, este important să menționăm condițiile de mediu: are un grad de protecție IP20 conform IEC 60529, grad de poluare 3 conform IEC 60947, categorie de supratensiune II și tropicalizare 2. Umiditatea relativă poate fi de până la 93% la 40°C, temperatura de depozitare este între -40°C și 70°C, iar temperatura de funcționare este între -25°C și 60°C. Dispozitivul poate fi blocat cu un lacăt, ceea ce oferă o siguranță suplimentară împotriva accesului neautorizat.
Schneider Electric Acti9 iC60 - A9C70134 - ARA iC60 releu auxiliar de reînchidere automată, 3P, 4P, 230VAC date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului sau componentului: Releu auxiliar de reînchidere automată
Denumirea scurtă a dispozitivului: ARA iC60
Compoziția contactului de semnalizare: 2 contacte fără potențial
Tensiune circuit de semnalizare: 24 V 10 mA CA/CC, 230 V 1 A c.a.
Caracteristici suplimentare
Tip de control: Inhibare automată menținută 230 V c.a. 50/60 Hz, Impuls de resetare finală 230 V c.a. 50/60 Hz
Curent de intrare: 5 mA
Durata impulsului: >= 200 ms circuit de control
Timp de răspuns: < 500 ms Tensiune nominală de alimentare [Us]: 230 V AC 50/60 Hz Consum de energie: 2 W Tensiune nominală de izolare [Ui]: 400 V 400 V
Tensiune nominală de rezistență la impulsuri [Uimp]: 6 kV
Setări program
Program 1: 1 încercare de reconectare, ciclu scurt <10 s înainte de reconectare /6 minute timp de monitorizare
Program 2: 3 încercări de reconectare, ciclu scurt <10 s înainte de reconectare /2 minute timp de monitorizare
3 încercări de reconectare, ciclu scurt <1 minut înainte de reconectare /6 minute timp de monitorizare
3 încercări de reconectare, ciclu scurt <3 minute înainte de reconectare /6 minute timp de monitorizare
Programul 3: 5 încercări de reconectare, ciclu fix lung <10 s înainte de reconectare /2 min timp de verificare
5 încercări de reconectare, ciclu fix lung <1 min înainte de reconectare /6 min timp de verificare
5 încercări de reconectare, ciclu fix lung <3 minute înainte de reconectare /timp de monitorizare de 6 minute
Programul 4: 5 încercări de reconectare, ciclu progresiv lung <10 secunde înainte de reconectare /timp de monitorizare de 2 minute
5 încercări de reconectare, ciclu progresiv lung <1 minut înainte de reconectare /6 minute timp de monitorizare
5 încercări de reconectare, ciclu progresiv lung <3 minute înainte de reconectare /8 minute timp de monitorizare
5 încercări de reconectare, ciclu progresiv lung <4 minute înainte de reconectare /10 minute timp de monitorizare
5 încercări de reconectare, ciclu progresiv lung <5 minute înainte de reconectare /12 minute timp de monitorizare
Semnalele locale
Semnalele: LED portocaliu intermitent: nu funcționează
LED verde intermitent: funcționare normală
LED roșu intermitent: ciclu de resetare în curs
LED roșu continuu: resetare automată blocată
Instalare
Metoda de instalare: Snap-on
Bază de instalare: Șină DIN
Compatibilitate cu bara colectoare și blocul de distribuție: NU
Număr de unități de 9 mm: 7
Dimensiuni
Înălțime: 93 mm
Lățime: 63 mm
Adâncime: 75,5 mm
Caracteristici electrice
Durată de viață electrică: 5000 de cicluri
Blocabil: Da
Lungime de dezizolare a cablului: Alimentare: 10 mm pentru conexiunea inferioară
Intrare: 10 mm pentru conexiunea inferioară
Ieșire: 8 mm pentru conexiunea superioară
Cuplu de strângere: Alimentare: 1 N.m
Intrare: 1 N.m
Ieșire: 0,7 N.m
Compatibilitate
Compatibilitate cu familia de produse: Acti 9 Acti9 iC60
Compatibilitate cu produsele: 4P iC60
3P iC60
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3 conform IEC 60947
Categorie de supratensiune: II
Tropicalizare: 2
Umiditate relativă: 93% la 40°C
Temperatură ambiantă de depozitare: -40...70°C
Temperatură ambiantă de funcționare: -25...60°C
