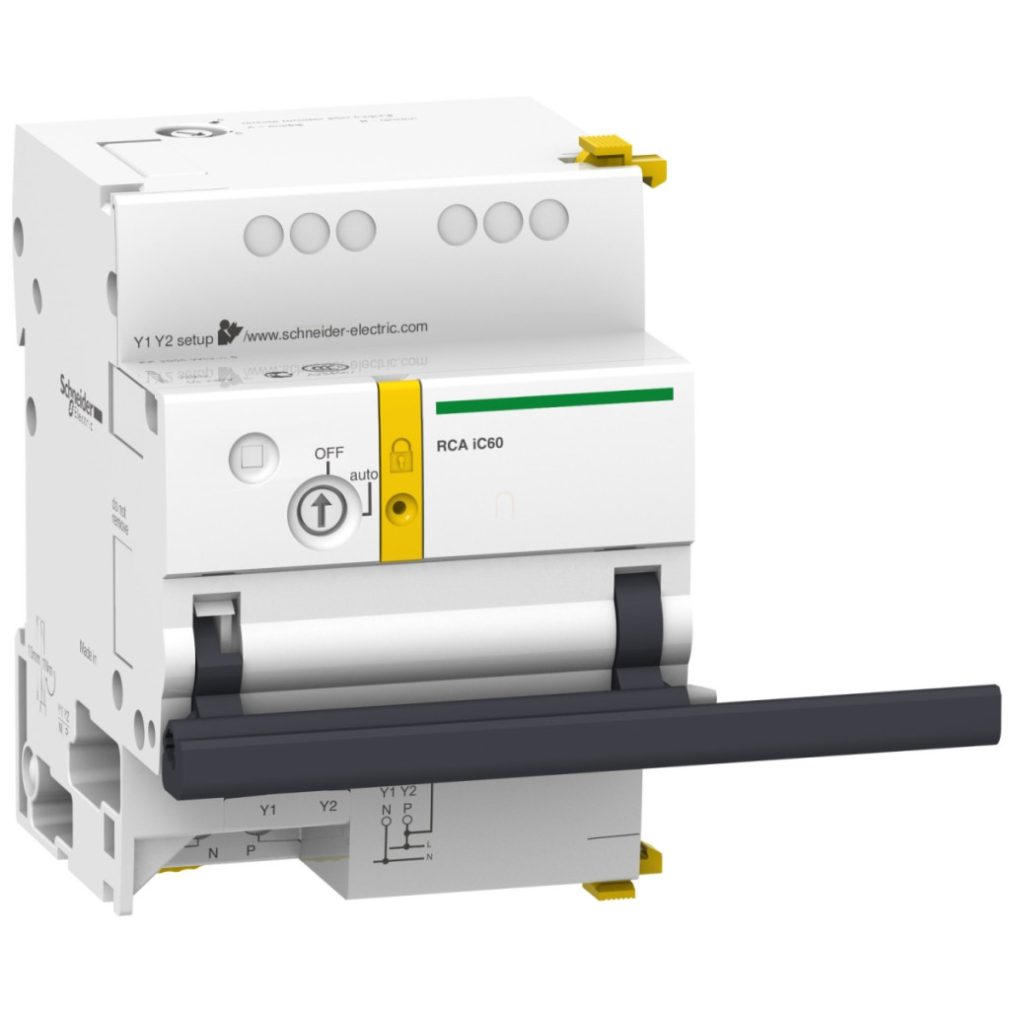

Releul auxiliar pentru telecomandă Acti9 RCA (A9C70114) este o soluție inovatoare de la Schneider Electric care permite controlul de la distanță al întrerupătoarelor iC60 3P și 4P, sporind semnificativ flexibilitatea și gestionarea sistemelor electrice. Acest dispozitiv compact, montabil pe șină DIN, este ideal pentru automatizarea clădirilor, aplicații industriale și comerciale în care este necesară controlul de la distanță al circuitului. Telecomanda RCA A9C70114 oferă o compatibilitate excelentă cu întrerupătoarele Acti9 iC60 și iC65, precum și cu adaptorul de tensiune iMDU. Dispozitivul are două moduri de control: impuls și funcționare constantă, ambele cu o sursă de alimentare de 230 V c.a. 50/60 Hz. Durata minimă a modului impuls este de 200 ms, iar timpul de răspuns este mai mic de 500 ms, asigurând o funcționare rapidă și fiabilă. Curentul de intrare este de 5 mA în ambele moduri, iar consumul de energie al dispozitivului este de numai 1 W, permițând o funcționare eficientă din punct de vedere energetic. Schneider Electric Acti9 RCA oferă mai multe opțiuni de setare: în modul A, reconectarea după declanșare este activată; în modul B, reconectarea după declanșare este dezactivată; în modul Auto, controlul de la distanță este activat; iar în modul Off, controlul de la distanță este dezactivat. Starea dispozitivului este indicată de LED-uri ușor de înțeles: un LED verde intermitent indică faptul că dispozitivul este gata de funcționare, în timp ce un LED portocaliu intermitent indică faptul că dispozitivul nu este gata de funcționare. Dispozitivul are 1 contact de semnal fără tensiune (OF), care poate fi utilizat în intervalul 24-230 V c.a. cu o capacitate de încărcare de 0,01-1 A, oferind astfel opțiuni flexibile de feedback. Dispozitivul are o tensiune nominală de izolare de 400 V și o tensiune nominală de impuls de 6 kV, ceea ce garantează un grad ridicat de siguranță electrică. Dispozitivul alb are dimensiuni compacte: 93 mm înălțime, 63 mm lățime și 75,5 mm adâncime, ceea ce echivalează cu module de 7 x 9 mm pe o șină DIN. Produsul este fixat în poziție și nu este compatibil cu barele colectoare tip pieptene. Pentru a facilita cablarea, lungimea de dezizolare este de 10 mm pentru conexiunile de alimentare și intrare (conexiune inferioară) și de 8 mm pentru conexiunile de ieșire (conexiune superioară). Cuplul de strângere este de 0,7 Nm pentru ieșirea auxiliară și de 1 Nm pentru alimentarea auxiliară și intrare. Actuatorul la distanță RCA A9C70114 oferă o durabilitate remarcabilă: atât durabilitatea electrică, cât și cea mecanică sunt evaluate la 10.000 de cicluri. Dispozitivul poate fi blocat pentru a împiedica accesul neautorizat. De asemenea, are caracteristici excelente de mediu: protecție IP20 (conform IEC 60529) și protecție IP40 atunci când este instalat într-un dulap de montare modular. Dispozitivul are un grad de poluare de 3 (conform IEC 60947) și o categorie de supratensiune de II. Valoarea de tropicalizare este 2, cu o umiditate relativă de 93% la 40°C. Poate fi utilizat într-un interval larg de temperaturi de funcționare: poate fi utilizat între -25°C și +60°C, iar intervalul de temperatură de depozitare este între -40°C și +70°C.
Schneider Electric Acti9 iC60 - A9C70114 - Date tehnice releu auxiliar cu telecomandă RCA
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Releu auxiliar cu telecomandă
Denumire scurtă a dispozitivului: RCA iC60
Compoziția contactelor de semnalizare: 1 contact fără tensiune NO
Tensiunea circuitului de semnalizare: Contact fără tensiune 24...230 V 0,01...1 A c.a.
Date suplimentare
Tip de control: Impuls de control de la distanță și constant 230 V c.a. 50/60 Hz
Curent de intrare: 5 mA impuls, 5 mA continuu
Durata impulsului: >= 200 ms circuit de control
Timp de răspuns: < 500 ms
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Consum de energie: 1 W
Tensiune nominală de izolare: 400 V
Rezistență nominală la tensiune de impuls: 6 kV
Valori de setare: Mod A: Reînchidere activată după declanșare
Mod B: Reînchidere dezactivată după declanșare
Auto: telecomandă activată
Oprit: telecomandă dezactivată
Indicație locală: LED verde intermitent: gata de funcționare
LED portocaliu intermitent: nu este gata de funcționare
Mod de montare: Fixă
Bază de montare: Șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: NU
Diviziuni de 9 mm: 7
Înălțime: 93 mm
Lățime: 63 mm
Adâncime: 75,5 mm
Greutate netă: 430 g
Culoare: Alb
Durată de viață electrică:10.000 de cicluri Durată de viață mecanică: 10.000 de cicluri Blocabil: Blocabil Lungime de dezizolare a cablului: Alimentare: 10 mm la conexiunea inferioară>Intrare: 10 mm la conexiunea inferioară
Ieșire: 8 mm la conexiunea superioară
Cuplu de strângere: Ieșire auxiliară: 0,7 N.m
Alimentare auxiliară: 1 N.m
Intrare auxiliară: 1 N.m
Compatibilitate cu familia de produse: Acti 9 Acti9 iC60
Acti 9 Acti9 iC65
Adaptor de tensiune Acti 9 iMDU
Compatibilitate produs: 3P sau 4P iC60
3P sau 4P iC65
iMDU
Parametri de mediu
Grad de protecție IP: IP20 conform IEC 60529
IP40 (capac modular) conform IEC 60529
Grad de poluare: 3 conform IEC 60947
Categorie de supratensiune: II
Tropicalizare: 2
Umiditate relativă: 93% la 40°C
Temperatura ambiantă în timpul depozitării: -40…70°C
Temperatura ambiantă în timpul funcționării: -25…60 °C
