Releul auxiliar de reînchidere automată A9C70132 ARA iC60 din gama de produse Acti9 de la Schneider Electric oferă o soluție inovatoare și fiabilă pentru reînchiderea automată a întrerupătoarelor miniaturale iC60. Acest produs este special conceput pentru a fi utilizat cu întrerupătoare de tip iC60 1P, 1P+N și 2P și oferă patru programe diferite pentru a se adapta diferitelor cerințe de aplicare. Releul auxiliar de reînchidere automată A9C70132 ARA iC60 are două contacte de semnal fără potențial (2 OF) care pot fi utilizate cu o tensiune a circuitului de semnal de 24 V 10 mA CA/CC sau 230 V 1 A CA. Dispozitivul poate fi controlat în două moduri: cu un control automat menținut la 230 V c.a. 50/60 Hz sau cu un impuls final de reînchidere, tot la 230 V c.a. 50/60 Hz. În circuitul de control, durata impulsului este de cel puțin 200 ms, iar timpul de răspuns este mai mic de 500 ms. Dispozitivul are o tensiune nominală de alimentare de 230 V AC 50/60 Hz, un consum de energie de numai 2 W, o tensiune nominală de izolare de 400 V și o tensiune nominală de rezistență la impulsuri de 6 kV. ARA iC60 oferă patru programe diferite cu strategii de reconectare diferite. Programul 1 efectuează o singură încercare de reînchidere cu un ciclu scurt (<10 s înainte de reînchidere, cu un timp de monitorizare de 6 minute). Programul 2 permite trei încercări de reconectare cu timpi diferiți: fie cu un ciclu scurt (<10 s înainte de reconectare, cu un timp de monitorizare de 2 minute), fie <1 minut înainte de reconectare cu un timp de monitorizare de 6 minute, fie <3 minute înainte de reconectare cu un timp de monitorizare de 6 minute. Programul 3 oferă cinci încercări de reconectare cu cicluri fixe lungi, în timp ce programul 4 permite cinci încercări de reconectare cu cicluri progresive lungi, cu setări de sincronizare diferite. Indicațiile locale sunt furnizate de LED-uri: un LED portocaliu intermitent indică faptul că dispozitivul nu este operațional; un LED verde intermitent indică funcționarea normală; un LED roșu intermitent indică faptul că un ciclu de reînchidere este în curs; în timp ce un LED roșu constant indică faptul că reînchizătorul automat este blocat. Dispozitivul poate fi fixat pe o șină DIN și ocupă 7 x 9 mm unități. Dimensiunile sale sunt 93 mm înălțime, 63 mm lățime și 75,5 mm adâncime, cu o greutate netă de 440 g. Este de culoare albă și poate fi blocat cu un lacăt pentru a preveni manipularea de către persoane neautorizate.

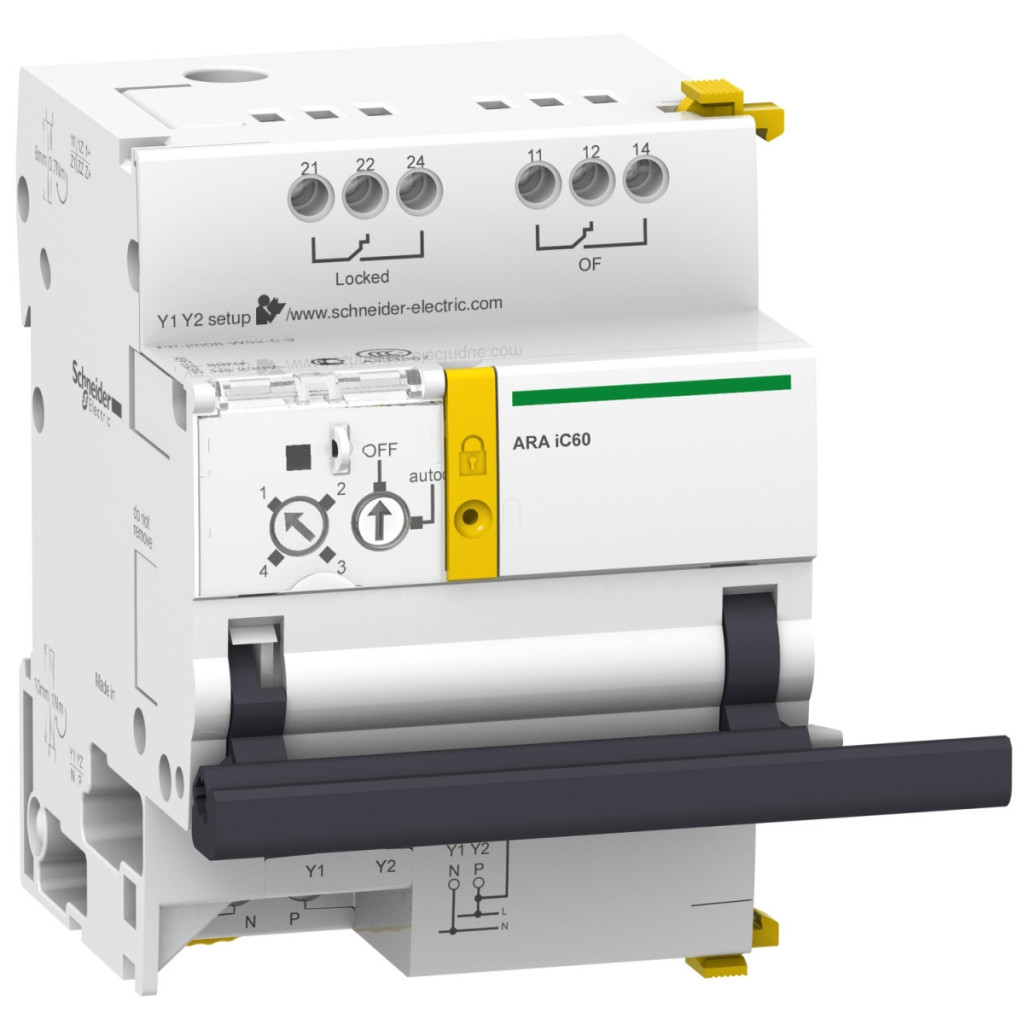

Schneider Electric Acti 9 iC60 - A9C70132 - Relaie auxiliar de reînchidere automată ARA iC60, 1P, 1P+N, 2P, 230 V c.a. Date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului sau al componentei: Releu auxiliar de reînchidere automată
Denumirea scurtă a dispozitivului: ARA iC60
Compoziția contactului de semnalizare: 2 contacte fără potențial
Tensiune circuit de semnalizare: 24 V 10 mA AC/DC, 230 V 1 A c.a.
Date suplimentare
Tip de control: Inhibare automată menținută 230 V c.a. 50/60 Hz, Impuls final de reconectare 230 V c.a. 50/60 Hz
Curent de intrare: 5 mA
Durata impulsului: >= 200 ms circuit de control
Timp de răspuns: < 500 ms Tensiune nominală de alimentare: 230 V AC 50/60 Hz Consum de energie: 2 W Tensiune nominală de izolare: 400 V 400 V
Rezistență nominală la tensiune de impuls: 6 kV
Setări program
Programul 1: 1 încercare de reconectare, ciclu scurt <10 s înainte de reconectare /6 minute timp de monitorizare
Programul 2: 3 încercări de reconectare, ciclu scurt <10 s înainte de reconectare /2 minute timp de monitorizare
3 încercări de reconectare, ciclu scurt <1 minut înainte de reconectare /6 minute timp de monitorizare
3 încercări de reconectare, ciclu scurt <3 minute înainte de reconectare /6 minute timp de monitorizare
Programul 3: 5 încercări de reconectare, ciclu fix lung <10 s înainte de reconectare /2 minute timp de monitorizare
5 încercări de reconectare, ciclu fix lung <1 minut înainte de reconectare /6 minute timp de monitorizare
5 încercări de reconectare, ciclu fix lung <3 minute înainte de reconectare /6 minute timp de monitorizare
Programul 4: 5 încercări de reconectare, ciclu progresiv lung <10 s înainte de reconectare /2 minute timp de monitorizare
5 încercări de reconectare, ciclu progresiv lung <1 minut înainte de reconectare /6 minute timp de monitorizare
5 încercări de reconectare, ciclu progresiv lung <3 minute înainte de reconectare /8 minute timp de monitorizare
5 încercări de reconectare, ciclu progresiv lung <4 minute înainte de reconectare /10 minute timp de monitorizare
5 încercări de reconectare, ciclu progresiv lung <5 minute înainte de reconectare /12 minute timp de monitorizare
Indicatori locali
LED portocaliu intermitent: nefuncțional
LED verde intermitent: funcționare normală
LED roșu intermitent: ciclu de resetare în curs
LED roșu continuu: resetare automată dezactivată
Caracteristici fizice
Metodă de montare: Snap-on
Bază de montare: șină DIN
Compatibilitate cu bare colectoare și blocuri de distribuție: NU
Unități de 9 mm: 7
Înălțime: 93 mm
Lățime: 63 mm
Adâncime: 75,5 mm
Greutate netă: 440 g
Culoare: Alb
Durabilitate electrică: 5000 cicluri
Blocabil: Blocabil
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3 conform IEC 60947
Categorie de supratensiune: II
Mediu tropical: 2
Umiditate relativă: 93% la 40°C
Temperatura ambiantă de depozitare: -40...70°C
Temperatura ambiantă de funcționare: -25...60°C
