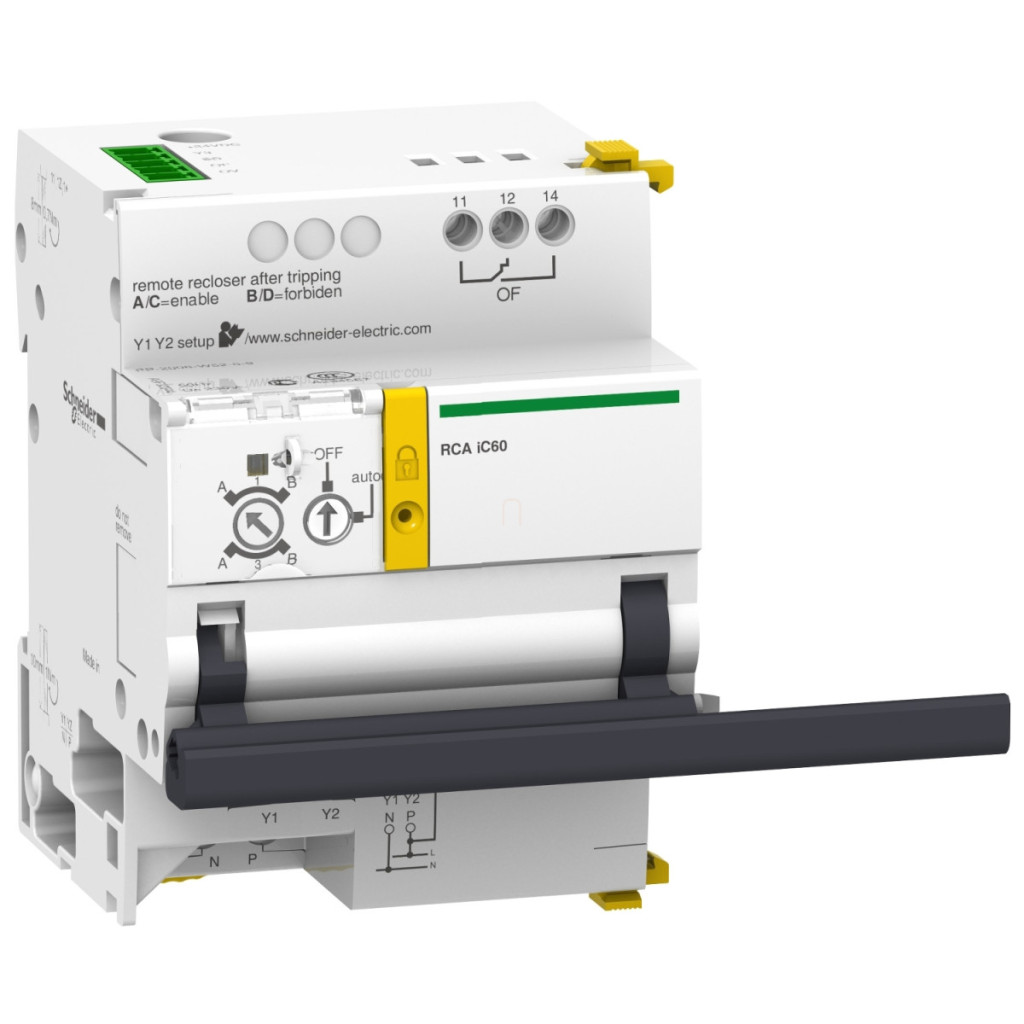

Releul auxiliar cu telecomandă Schneider Electric Acti9 RCA A9C70124 este un accesoriu electric de înaltă calitate, conceput special pentru întrerupătoarele de tip iC60 cu 3 sau 4 poli. Această unitate de telecomandă cu interfață Ti24 permite automatizarea eficientă și controlul de la distanță al serviciilor de construcții și al aplicațiilor industriale. Produsul oferă o flexibilitate excepțională în ceea ce privește opțiunile de control. Acesta suportă două moduri de control diferite: control de la distanță cu impulsuri și menținut, cu o tensiune de alimentare de 230 V c.a. 50/60 Hz, și control de la distanță menținut cu tensiune joasă Ti24 24 V c.c. Dispozitivul are un timp de răspuns extrem de rapid, de mai puțin de 500 ms, în timp ce durata minimă a impulsului de control trebuie să fie de cel puțin 200 ms. RCA A9C70124 are un consum de curent de numai 5 mA impuls, 5 mA menținut și 5,5 mA menținut la tensiune foarte joasă, ceea ce îl face o soluție deosebit de eficientă din punct de vedere energetic. Telecomanda Schneider Electric Acti9 RCA are o serie de setări care îi sporesc flexibilitatea de utilizare. În modul Auto, telecomanda este activată, în timp ce în modul Off, telecomanda este dezactivată. Modul 1 oferă control central, în timp ce Modul 3 oferă control central cu suprascriere locală. În plus, puteți selecta poziția A, care permite reînchiderea după declanșare, sau poziția B, care interzice reînchiderea după declanșare. Starea dispozitivului este indicată de LED-uri clar vizibile: un LED verde intermitent indică faptul că dispozitivul este gata de funcționare, în timp ce un LED portocaliu intermitent indică faptul că dispozitivul nu este gata de funcționare. Compoziția contactului de semnal al produsului este 1 contact fără potențial OF, 1 Ti24 OF și 1 SD Ti24. Tensiunea circuitului de semnal este de 24...230 V 0,01...1 A c.a. pentru contactele fără potențial și 24 V 100 mA c.c. pentru interfața Ti24. Schneider Electric RCA A9C70124 este compatibil cu diverse familii de produse Acti9, inclusiv Acti9 iC60, Acti9 iC65, adaptorul de tensiune Acti9 iMDU și Modicon PLC. Mai precis, poate fi utilizat cu sistemele 3P sau 4P iC60, 3P sau 4P iC65, iMDU și PLC. Din punct de vedere fizic, dispozitivul poate fi montat pe o șină DIN, este de culoare albă, are o lățime de 63 mm (echivalentul a 7 x 9 mm diviziuni), o înălțime de 93 mm și o adâncime de 75,5 mm. Cântărește 430 g. RCA este montat pe podea, ceea ce oferă o siguranță suplimentară împotriva utilizării neautorizate. Designul robust al dispozitivului garantează o durată lungă de viață: durabilitatea sa electrică și mecanică este de 10.000 de cicluri. Tensiunea nominală de izolare [Ui] este de 400 V, în timp ce tensiunea nominală de impuls [Uimp] este de 6 kV, ceea ce oferă o protecție excelentă împotriva supratensiunilor. Consumul de energie al dispozitivului este de numai 1 W. Din punct de vedere al considerentelor de mediu, RCA A9C70124 are un grad de protecție IP20, care respectă standardul IEC 60529, și protecție IP40 într-o carcasă modulară. Intervalul său de temperatură de funcționare este de -25...60 °C, iar intervalul de temperatură de depozitare este de -40...70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme.
Schneider Electric Acti9 iC60 - A9C70124 - Releu auxiliar cu telecomandă RCA, iC60, 3P, 4P, 230 V c.a. Date tehnice
Caracteristici principale
Familia de produse: Acti9
Tipul produsului: Releu auxiliar cu telecomandă
Denumirea scurtă a dispozitivului: RCA iC60
Compoziția contactului de semnal: 1 contact fără potențial NO, 1 NO Ti24, 1 SD Ti24
Tensiune circuit semnal: Contact fără potențial 24...230 V 0,01...1 A CA, Ti24 24 V 100 mA CC
Informații suplimentare
Tip de control: Impuls de control de la distanță și menținut 230 V CA 50/60 Hz, telecomandă menținută Ti24 24 V CC
Curent de intrare: 5 mA impuls, 5 mA menținut, 5,5 mA menținut tensiune foarte joasă
Durata impulsului: >= 200 ms circuit de control
Timp de răspuns: < 500 ms
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Consum de energie în W: 1 W
Tensiune nominală de izolare [Ui]: 400 V
Tensiune nominală de impuls rezistentă [Uimp]: 6 kV
Valori de setare: Auto: telecomandă activată, Oprit: telecomandă dezactivată, Mod 1: control central, Modul 3: control central și suprascriere locală, Poziția A: reînchidere activată după declanșare, Poziția B: reînchidere dezactivată după declanșare
Indicație locală: LED verde intermitent: gata de funcționare, LED portocaliu intermitent: nefuncțional
Metodă de montare: Fixă
Suport de montare: Șină DIN
Compatibilitate cu șină combinată și bloc de distribuție: NU
Diviziuni de 9 mm: 7
Înălțime: 93 mm
Lățime: 63 mm
Adâncime: 75,5 mm
Caracteristici tehnice
Culoare: Alb
Durabilitate electrică: 10.000 de cicluri
Durabilitate mecanică: 10.000 de cicluri
Blocabil: Blocabil
Lungime de dezizolare a cablului: Alimentare: 10 mm pentru conexiunea inferioară, Intrare: 10 mm pentru conexiunea inferioară, Ieșire: 8 mm pentru conexiunea superioară, Interfață Ti24: 10 mm pentru conexiunea terminalului
Cuplu de strângere: Ieșire auxiliară: 0,7 N.m, Alimentare auxiliară: 1 N.m, Intrare auxiliară: 1 N.m
Interfață fizică: Ti24
Compatibilitate
Compatibilitate cu familia de produse: Acti 9 Acti9 iC60, Acti 9 Acti9 iC65, adaptor de tensiune Acti 9 iMDU, PLC Modicon
Compatibilitate produs: 3P sau 4P iC60, 3P sau 4P iC65, iMDU, PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare: 3 conform IEC 60947
Categorie de supratensiune: II
Tropicalizare: 2
Umiditate relativă:93% la 40 °C
Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C
Temperatura aerului ambiant pentru funcționare: -25 până la 60 °C
