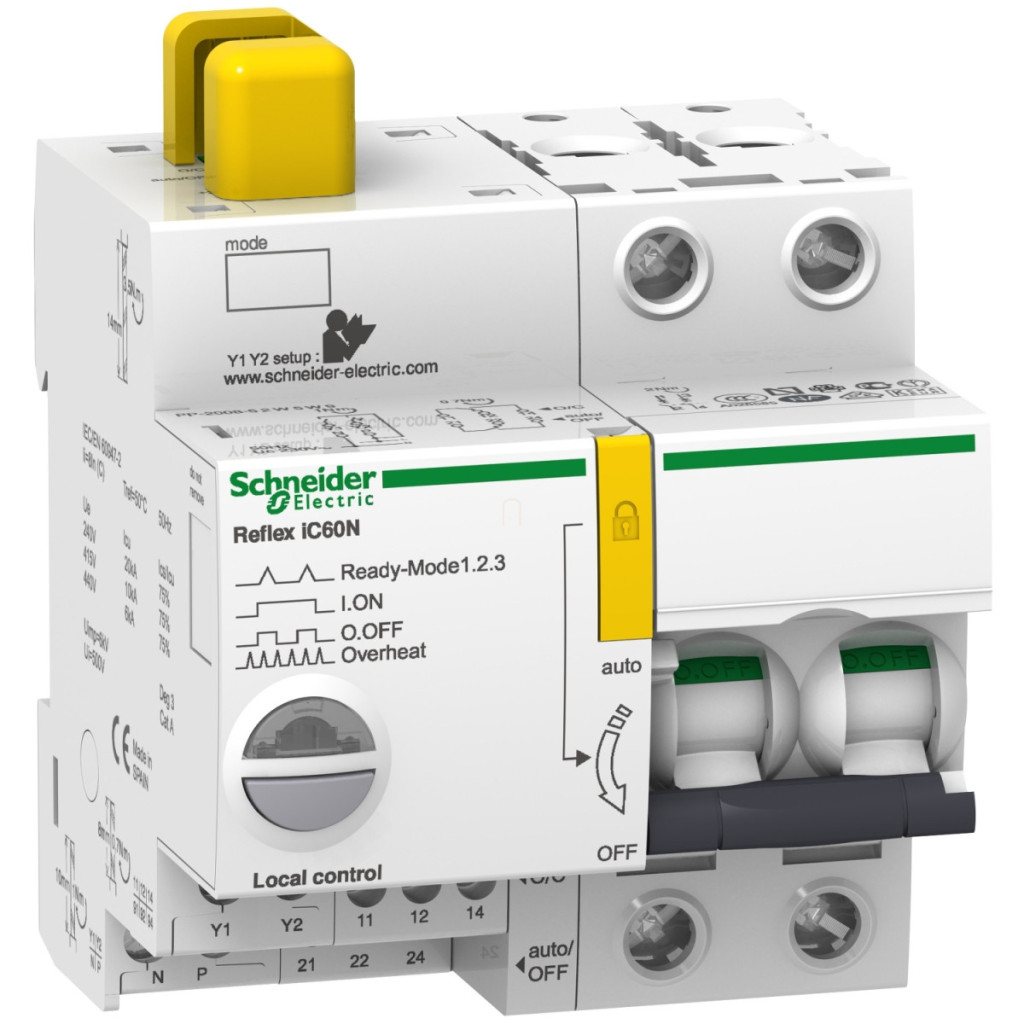

Întrerupătorul automat miniatural cu control integrat Schneider Electric Acti 9 Reflex iC60N Ti24 10 A 2P C (A9C62210) este un dispozitiv de protecție modern și inteligent, care combină funcțiile de protecție ale întrerupătoarelor automate miniaturale tradiționale cu capacități de control de la distanță. Acest model este alegerea perfectă pentru aplicații care necesită monitorizarea și controlul de la distanță al rețelei electrice, oferind în același timp o protecție adecvată împotriva suprasarcinii și scurtcircuitelor. Întrerupătorul Reflex iC60N face parte din familia de produse Acti 9, unul dintre cele mai avansate sisteme modulare ale Schneider Electric. Designul 2P (cu doi poli) protejează ambii poli, fiind ideal pentru sistemele monofazate. Cu caracteristica de declanșare de tip C, acest întrerupător este potrivit în principal pentru protejarea circuitelor în care pot apărea curenți de pornire moderat de mari, cum ar fi sistemele de iluminat sau motoarele mici. Curentul nominal de 10 A oferă protecție adecvată pentru majoritatea aplicațiilor domestice și industriale ușoare. Ceea ce face acest întrerupător de circuit miniatural cu adevărat special este funcția sa de control de la distanță încorporată. Dispozitivul poate fi controlat în mai multe moduri diferite: prin impuls, comandă continuă sau buton local de pornire/oprire. Tensiunea circuitului de control poate fi de 230 V c.a., 24 V c.a., 48 V c.a., 24 V c.c. sau 48 V c.c. Această flexibilitate permite integrarea ușoară a întrerupătorului în aproape orice sistem de automatizare. Este compatibil cu PLC (controler logic programabil), ceea ce sporește și mai mult posibilitățile sale de aplicare. Reflex iC60N are o capacitate de întrerupere remarcabilă: 20 kA pe o rețea de 220-240 V c.a. și 10 kA pe o rețea de 380-415 V c.a., în conformitate cu standardul EN/IEC 60947-2. Dispozitivul are protecție IP20 și o durată de viață mecanică (50.000 de cicluri) și electrică (AC-1: 50.000 de cicluri) excelentă. Starea întrerupătorului este indicată de mai mulți indicatori LED: un LED intermitent pentru starea de așteptare, un LED verde pentru starea de pornire, un LED intermitent pentru declanșare, un LED roșu pentru starea de defect și un LED intermitent pentru supraîncălzire. Acest feedback vizual facilitează verificarea rapidă a stării sistemului. Reflex iC60N poate fi montat pe o șină DIN simetrică de 35 mm și are dimensiuni compacte: 84 mm înălțime, 81 mm lățime și 77 mm adâncime, cu carcasă albă. De asemenea, poate fi blocat în poziția OFF. Protecția împotriva defectelor la împământare este disponibilă ca bloc separat. Acest întrerupător miniatural combină protecție de nivel înalt, funcții de control de la distanță și un design compact, ceea ce îl face alegerea ideală pentru sistemele electrice moderne.
Schneider Electric Acti 9 Reflex iC60N - A9C62210 - control întrerupător de circuit încorporat, 2P, C, 10A date tehnice
Caracteristici principale
Domeniu de aplicare: Distribuție, Control
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumire scurtă a produsului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător automat miniatural cu control integrat
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Curba de declanșare: C
Caracteristici suplimentare
Curent nominal [In]: 10 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate de rupere: 20 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație [Ui]: 500 V c.a.
Afișare poziție contact: Da
Tip control: Control de la distanță cu impuls
Comutare
Telecomandă cu comandă continuă
Buton ON/OFF
Tip semnal de control: Continuu
Tensiune continuă foarte joasă
Impuls
Indicație locală: LED intermitent: dispozitiv gata
LED verde: dispozitiv PORNIT
LED intermitent: dispozitiv declanșat
LED roșu: defecțiune
LED intermitent: supraîncălzire dispozitiv
Tensiune circuit de control [Uc]: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare [Us]: 230 V c.a. 50/60 Hz
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 9
Înălțime: 84 mm
Lățime: 81 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Da
Descrierea opțiunilor de blocare: Blocare în poziția OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Condiții de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
