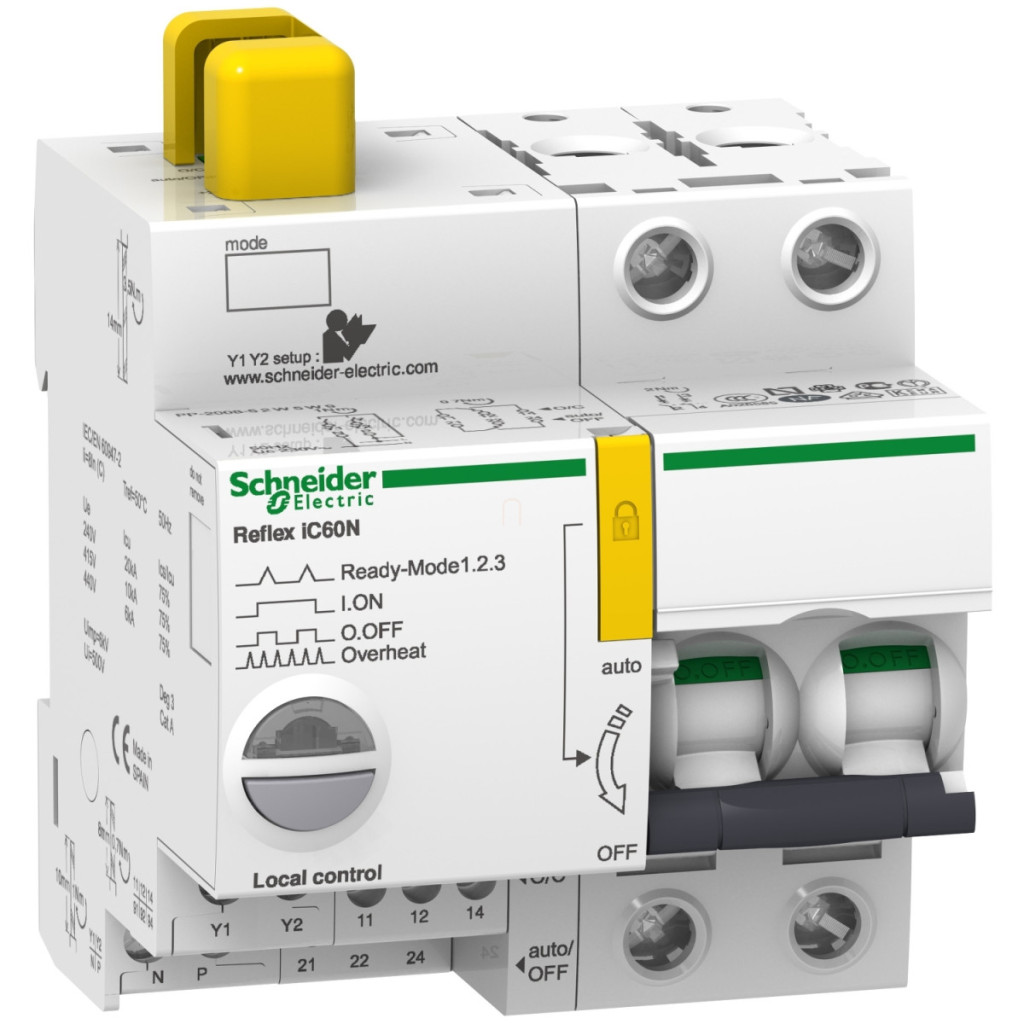

Întrerupătorul miniatural Schneider Electric Acti 9 Reflex iC60N Ti24 63 A 2P C cu caracteristică și control integrat este alegerea ideală pentru utilizatorii care caută o protecție fiabilă și inteligentă pentru rețeaua lor electrică. Acest întrerupător miniatural combină caracteristicile de protecție ale întrerupătoarelor clasice cu comoditatea controlului de la distanță, fiind deosebit de potrivit pentru instalarea în sisteme de distribuție și control. Modelul Reflex iC60N Ti24 63 A 2P C face parte din familia de produse Acti 9, una dintre familiile de produse emblematice ale Schneider Electric din portofoliul său electric. Dispozitivul cu numărul de piesă A9C62263 este fabricat într-un design cu 2 poli, adică oferă protecție pentru ambii poli. Cu un curent nominal de 63 amperi și o curbă caracteristică C, acest dispozitiv este o alegere excelentă pentru aplicații comerciale și industriale în care este importantă protecția fiabilă împotriva suprasarcinii și scurtcircuitelor, precum și controlul de la distanță. Tehnologia de declanșare termomagnetică asigură o funcționare precisă în diverse condiții de sarcină. Ceea ce face acest întrerupător miniatural cu adevărat special este capacitatea sa de control încorporată. Dispozitivul acceptă mai multe moduri de control: puteți utiliza butonul ON/OFF pentru comutarea manuală directă sau îl puteți controla de la distanță cu semnale de impuls, comenzi continue sau comutare. Circuitul de control poate fi acționat cu diferite tensiuni: 230 V c.a., 24 V c.a., 48 V c.a. tensiune alternativă la 50/60 Hz, precum și 24 V c.c. și 48 V c.c. tensiune continuă. Starea dispozitivului este indicată de diferite LED-uri: un LED intermitent indică faptul că dispozitivul este declanșat sau gata de funcționare, un LED roșu indică o defecțiune, un LED intermitent indică faptul că dispozitivul se supraîncălzește, iar un LED verde indică faptul că dispozitivul este pornit. Acest sistem detaliat de feedback ajută la depanarea rapidă și la monitorizarea continuă a stării de funcționare. Datele tehnice ale întrerupătorului sunt impresionante: are o capacitate de întrerupere de 20 kA la 220...240 V c.a. și o capacitate de întrerupere de 10 kA la 380...415 V c.a., ambele în conformitate cu EN/IEC 60947-2. Tensiunea nominală de izolare este de 500 V c.a., iar protecția IP este IP20 conform IEC 60529. Durabilitatea sa mecanică este de 50.000 de cicluri de comutare, în timp ce durabilitatea sa electrică este, de asemenea, de 50.000 de cicluri în modul AC-1. Dispozitivul poate fi montat pe o șină DIN simetrică de 35 mm și are dimensiuni compacte: 84 mm înălțime, 81 mm lățime și 77 mm adâncime. Dispozitivul este de culoare albă și este echipat cu o funcție de blocare cu lacăt, care permite blocarea acestuia în poziția OFF, sporind astfel siguranța în timpul lucrărilor de întreținere. Produsul este compatibil cu PLC, ceea ce sporește opțiunile de automatizare.
Schneider Electric Acti 9 Reflex iC60N - A9C62263 - control integrat al întrerupătorului de circuit, 2P, C, 63A date tehnice
Informații generale
Aplicație dispozitiv: Distribuție, Control
Familia de produse: Acti9
Denumire produs: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător de circuit miniatural cu control încorporat
Caracteristici electrice
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: CA
Tehnologie unitate de declanșare:Termomagnetică Cod curba caracteristică: C Curent nominal: 63 A Frecvență rețea: 50/60 Hz Capacitate de întrerupere: 20 kA Icu 220...240 V AC 50/60 Hz conform EN/IEC 60947-2, 10 kA Icu 380...415 V AC 50/60 Hz conform EN/IEC 60947-2..240 V c.a. 50/60 Hz conform EN/IEC 60947-2, 10 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolare: 500 V c.a.
Funcții de control
Indicator de poziție a contactului: Da
Tip de control: Buton ON/OFF, Telecomandă cu impulsuri, Telecomandă continuă cu comandă, Comutare
Tip semnal de control: Tensiune extra-joasă menținută, Impuls, Menținută
Semnalizare locală: LED intermitent: dispozitiv declanșat, LED intermitent: dispozitiv gata, LED roșu: defect, LED intermitent: supraîncălzire dispozitiv, LED verde: dispozitiv pornit
Tensiune circuit de control: 230 V c.a. 50/60 Hz, 24 V c.a. 50/60 Hz, 48 V c.a. 50/60 Hz, 24 V c.c., 48 V c.c.
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Caracteristici mecanice
Metoda de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Pasi de 9 mm: 9
Înălțime: 84 mm
Lățime: 81 mm
Adâncime: 77 mm
Culoare: Alb
Durabilitate mecanică: 50.000 de cicluri
Durabilitate electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Da
Descrierea opțiunilor de blocare: Blocare în poziția OFF
Protecție împotriva curentului de defect: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
