Întrerupătorul automat miniatural cu control integrat Schneider Electric Acti 9 Reflex iC60N Ti24 oferă o soluție extrem de versatilă pentru rețelele de distribuție industriale și comerciale. Acest dispozitiv compact, dar puternic, combină funcțiile de protecție ale unui întrerupător miniatural tradițional cu capacități avansate de control de la distanță, fiind ideal pentru aplicații în care monitorizarea și controlul de la distanță sunt importante. Reflex iC60N Ti24 25 A 2P C (număr articol: A9C62225) face parte din familia de produse Acti 9, linia de produse de întrerupătoare miniaturale modulare de ultimă generație de la Schneider Electric. Designul cu 2 poli oferă protecție pe ambele faze, cu un curent nominal de 25 amperi și o curbă de declanșare de tip C. Această configurație este utilizată de obicei în locații în care este necesară protecția dispozitivelor cu curent de pornire mediu, cum ar fi motoare mici, sisteme de iluminat sau echipamente comerciale. Parametrii tehnici ai produsului sunt impresionanți: capacitate de întrerupere de 20 kA pe rețele de 220-240 V c.a. și 10 kA pe rețele de 380-415 V c.a., în conformitate cu standardul EN/IEC 60947-2. Dispozitivul are un cod de capacitate de rupere N și o tensiune nominală de izolare de 500 V c.a. Reflex iC60N oferă opțiuni de control flexibile cu multiple moduri de control: buton ON/OFF, comutator glisant, telecomandă cu impulsuri sau continuă. Starea dispozitivului este indicată de LED-uri: verde pentru pornit, roșu pentru defect și LED-uri intermitente pentru supraîncălzire, declanșare sau standby. Circuitul de control poate fi operat la diferite niveluri de tensiune: 230 V c.a., 24 V c.a., 48 V c.a., 24 V c.c. sau 48 V c.c. Tensiunea de alimentare este de 230 V CA 50/60 Hz. Dispozitivul are, de asemenea, caracteristici de instalare remarcabile: poate fi montat pe o șină DIN simetrică de 35 mm cu distanță de 9 mm. Are dimensiuni compacte: 84 mm înălțime, 81 mm lățime și 77 mm adâncime, în culoare albă. Durata de viață mecanică este de 50.000 de cicluri de comutare, iar durata de viață electrică în categoria AC-1 este, de asemenea, de 50.000 de cicluri. Dispozitivul poate fi blocat, ceea ce permite securizarea acestuia când este oprit, aspect deosebit de important pentru efectuarea în siguranță a lucrărilor de întreținere. Este important de menționat că protecția împotriva defectelor la împământare este asigurată de un bloc separat, iar produsul este compatibil cu PLC, ceea ce sporește și mai mult posibilitățile sale de aplicare în sistemele automatizate.

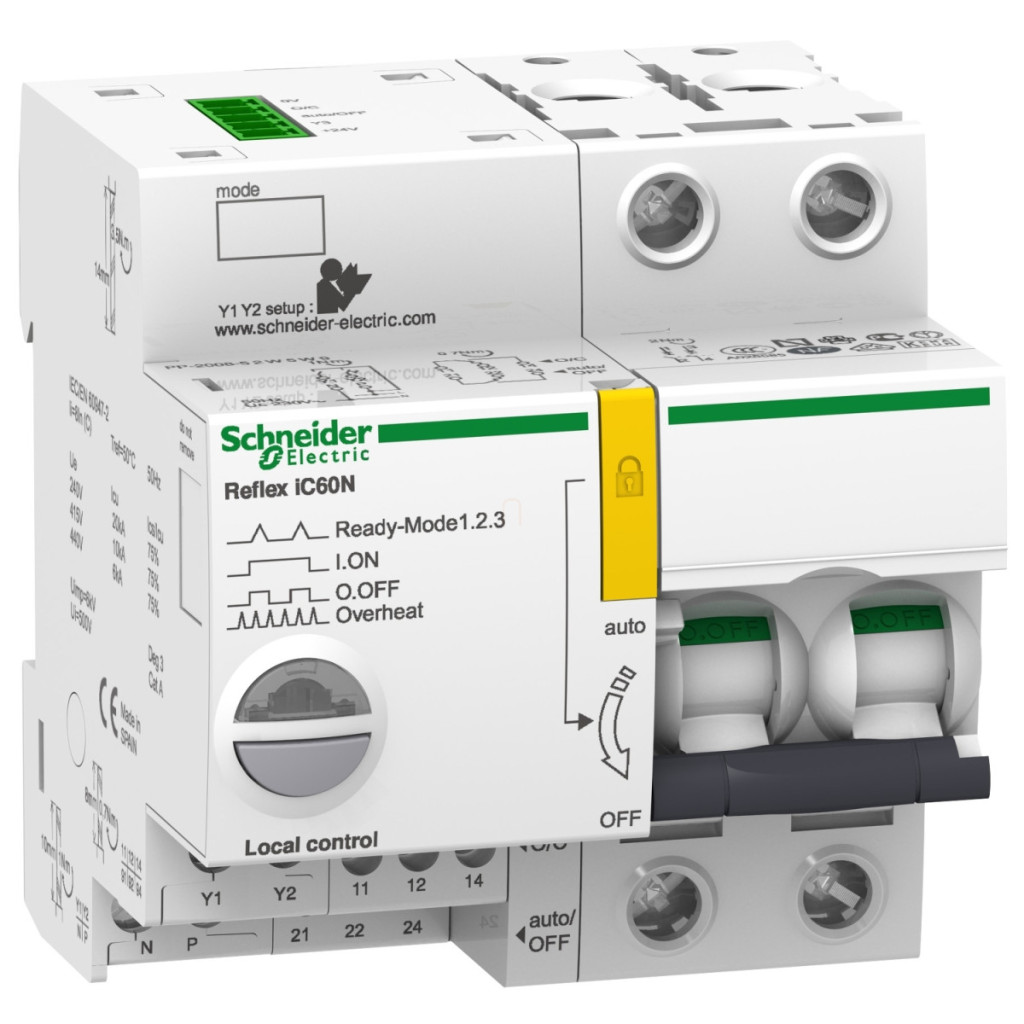

Schneider Electric Acti 9 Reflex iC60N - A9C62225 - control întrerupător de circuit încorporat, 2P, C, 25A date tehnice
Caracteristici principale
Domeniu de aplicare: Distribuție, Control
Familia de produse: Acti9
Denumirea produsului: Reflex iC60
Denumire scurtă a produsului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător automat miniatural cu control integrat
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Cod curba: C
Informații suplimentare
Curent nominal: 25 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate de rupere: 20 kA Icu 220...240 V CA 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație: 500 V c.a.
Indicator de poziție contact: Da
Tip de comandă: Buton ON/OFF
Comutator glisant
Comandă de la distanță prin impuls
Comandă de la distanță prin comandă continuă
Tip semnal de comandă: Tensiune extra-joasă continuă
Continuă
Impuls
Semnalizare locală: LED verde: dispozitiv pornit
LED roșu: defect
LED intermitent: supraîncălzire dispozitiv
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv gata
Tensiune circuit de control: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Caracteristici mecanice
Dimensiuni (L x l x H): 84 mm x 81 mm x 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabilitate: Blocabil
Descrierea opțiunilor de blocare: Lacăt în poziție OFF
Caracteristici de protecție și compatibilitate
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Nivel de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
