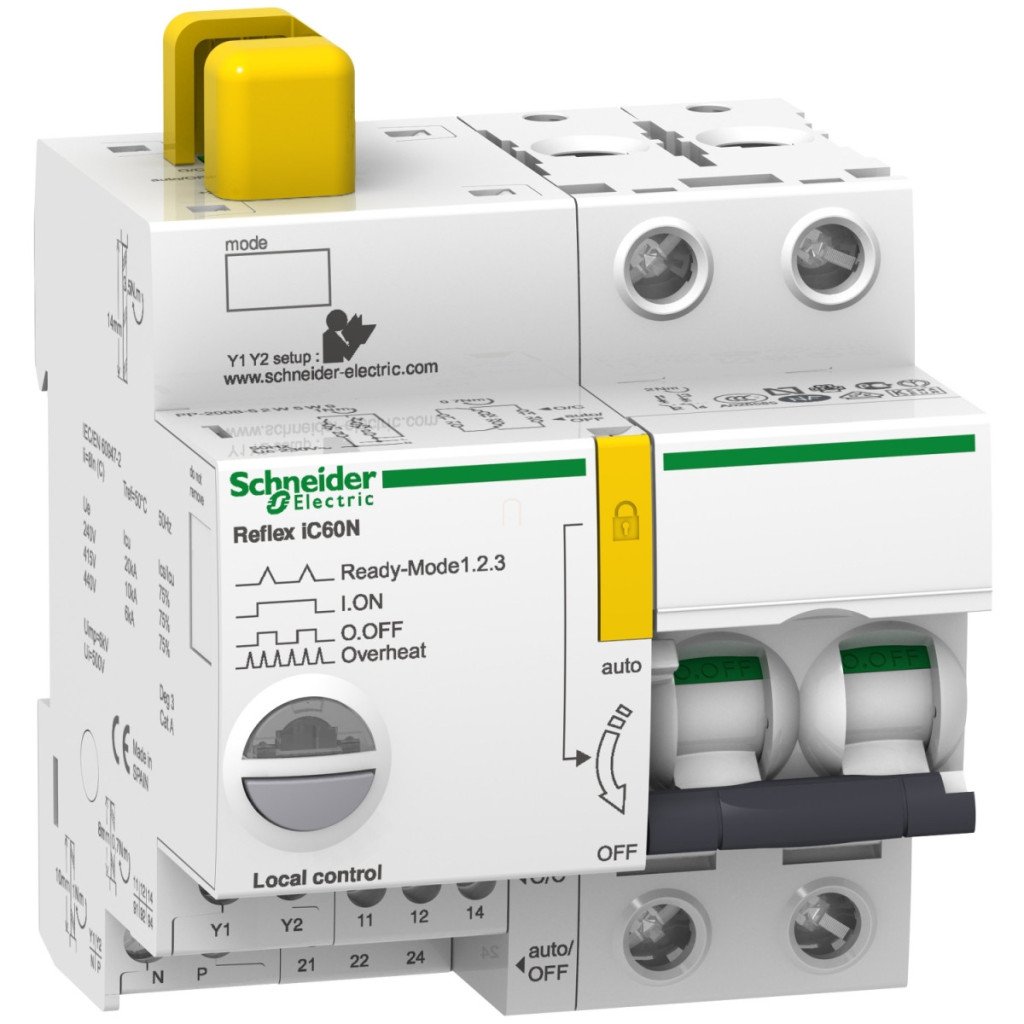

Întrerupătorul miniatural cu control încorporat Schneider Electric Acti9 Reflex iC60N Ti24 16 A 2P C (A9C62216) este un dispozitiv inovator, multifuncțional, de protecție și control, care oferă o soluție ideală pentru aplicații industriale și de automatizare a clădirilor. Acest dispozitiv combină funcțiile de protecție ale unui întrerupător tradițional cu avantajele controlului de la distanță, oferind protecție compactă a rețelei și operațiuni de comutare. Reflex iC60N Ti24 este un întrerupător miniatural cu 2 poli, cu un curent nominal de 16 amperi și o curbă caracteristică C, care oferă o protecție adecvată atât împotriva suprasarcinii, cât și a scurtcircuitului. Datorită tehnologiei sale de declanșare termo-electromagnetică, produsul este capabil să răspundă eficient la diverse defecțiuni ale circuitului. Întrerupătorul are o capacitate de întrerupere de 20 kA la 220-240 V c.a. și 10 kA la 380-415 V c.a., în conformitate cu standardul EN/IEC 60947-2, ceea ce îl face deosebit de potrivit pentru utilizarea în medii industriale. Produsul are o tensiune nominală de izolare de 500 V CA, ceea ce asigură o gamă largă de aplicații. O caracteristică specială a disjunctorului miniatural Reflex iC60N Ti24 este funcția sa de control de la distanță încorporată. Dispozitivul are mai multe moduri de control: control continuu de la distanță, control cu impulsuri și control local cu un comutator încorporat și buton ON/OFF. Există mai multe opțiuni disponibile pentru tensiunea circuitului de control: 230 V c.a., 24 V c.a., 48 V c.a., precum și 24 V c.c. și 48 V c.c. Mai mulți indicatori LED furnizează informații despre starea întrerupătorului miniatural: LED-ul roșu indică o defecțiune, LED-ul verde indică starea de pornire, iar LED-ul intermitent indică starea de așteptare, declanșarea sau supraîncălzirea dispozitivului. Produsul este, de asemenea, compatibil cu sistemele PLC, ceea ce sporește și mai mult potențialul său de aplicare în automatizarea industrială. Dispozitivul are, de asemenea, un indicator de poziție care arată vizual starea comutatorului și poate fi blocat în poziția oprit, ceea ce sporește siguranța în timpul lucrărilor de întreținere. Întrerupătorul miniatural Schneider Electric Acti9 Reflex iC60N Ti24 are dimensiuni compacte: 84 mm înălțime, 81 mm lățime și 77 mm adâncime, permițând utilizarea eficientă a spațiului în dulapurile de comutație. Produsul poate fi montat pe o șină DIN simetrică de 35 mm cu un pas de 9 mm. Durata sa de viață mecanică este de 50.000 de cicluri de comutare, în timp ce durata de viață electrică este de 50.000 de cicluri la 50 Hz în categoria AC-1. Dispozitivul are protecție IP20 conform IEC 60529 și este clasificat pentru gradul de poluare 3 și climat tropical 2. Umiditatea relativă poate fi de 93% la 40 °C, ceea ce asigură utilizarea într-o gamă largă de condiții de mediu.
Schneider Electric Acti 9 Reflex iC60N - A9C62216 - control întrerupător de circuit încorporat, 2P, C, 16A date tehnice
Caracteristici principale
Aplicație dispozitiv: Control, Distribuție
Familia de produse: Acti9
Denumire produs: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60N
Tipul produsului sau componentului: Întrerupător cu control încorporat
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Cod curba caracteristică: C
Date suplimentare
Curent nominal: 16 A
Frecvența rețelei: 50/60 Hz
Cod capacitate de rupere: N
Capacitate de rupere: 20 kA Icu 220...240 V AC 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolație: 500 V c.a.
Indicator de poziție a contactului: Da
Tip de control: Telecomandă cu comandă continuă
Comutator
Buton ON/OFF
Telecomandă cu impuls
Tip semnal de control: Constant
Tensiune foarte joasă constantă
Impuls
Semnalizare locală: LED roșu: defect
LED verde: dispozitiv PORNIT
LED intermitent: dispozitiv gata
LED intermitent: dispozitiv declanșat
LED intermitent: dispozitiv supraîncălzit
Tensiune circuit de control: 230 V c.a. 50/60 Hz
24 V c.a. 50/60 Hz
48 V c.a. 50/60 Hz
24 V c.c.
48 V c.c.
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 9
Înălțime: 84 mm
Lățime: 81 mm
Adâncime: 77 mm
Culoare: Alb
Durată de viață mecanică: 50.000 de cicluri
Durată de viață electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Da
Descrierea opțiunilor de blocare: Blocare în poziția OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40 °C
