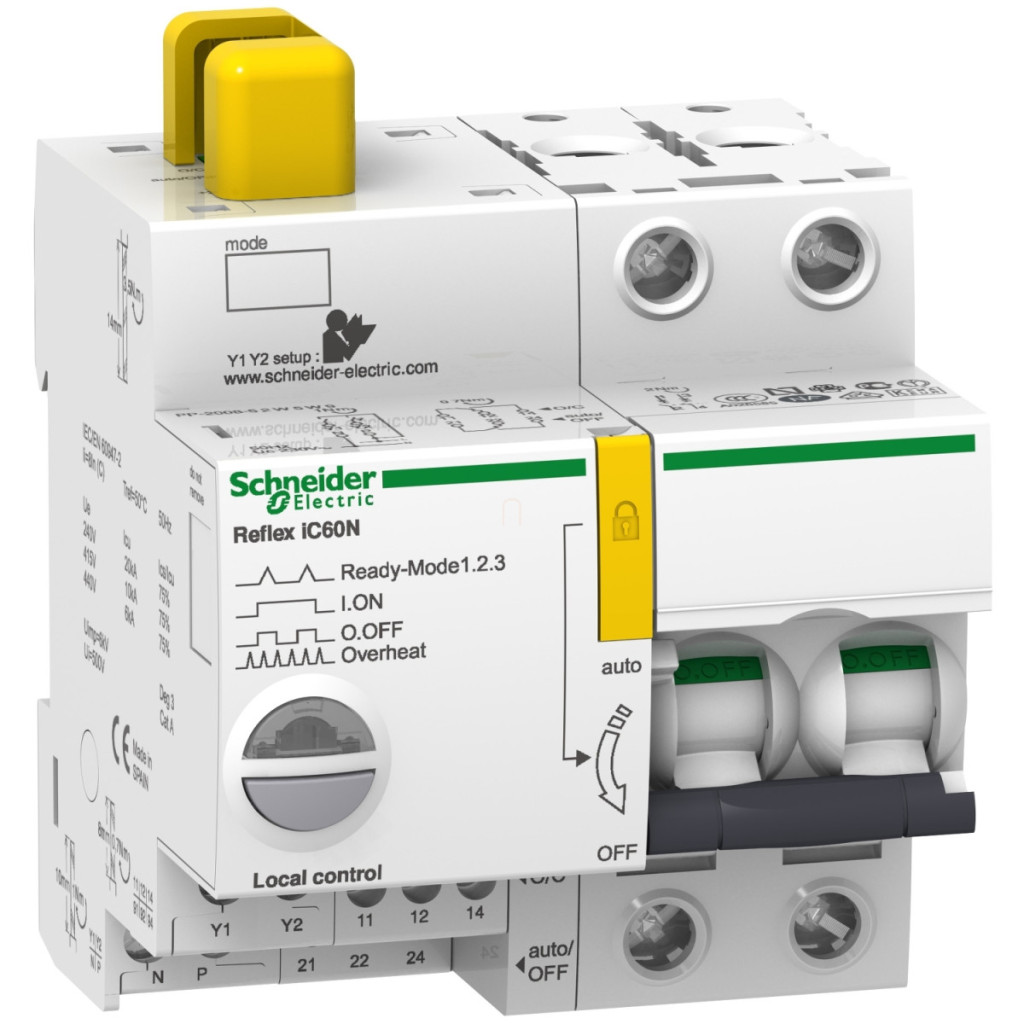

Schneider Electric Acti 9 Reflex iC60N (A9C62240) este un întrerupător automat miniatural modern cu control integrat, care reprezintă alegerea perfectă pentru rețelele de distribuție în care controlul de la distanță și protecția fiabilă sunt aspecte importante. Acest întrerupător de circuit cu 2 poli, cu caracteristică C și curent nominal de 40 A combină funcțiile de protecție ale întrerupătoarelor de circuit tradiționale cu capacități avansate de control de la distanță. Una dintre cele mai importante caracteristici ale întrerupătorului de circuit Reflex iC60N Ti24 este capacitatea sa extrem de versatilă de control de la distanță. Poate fi acționat prin control cu impulsuri, control continuu sau chiar printr-un comutator direct. Tensiunea de control este extrem de flexibilă: poate fi utilizată cu surse de alimentare de 24 V c.a./c.c., 48 V c.a./c.c. sau 230 V c.a., ceea ce o face compatibilă cu aproape orice sistem de control. Dispozitivul este, de asemenea, compatibil cu sistemele PLC, ceea ce este deosebit de avantajos în medii industriale sau în aplicații de automatizare a clădirilor. Indicatorii de stare LED încorporați (LED roșu pentru defect, LED verde pentru pornire și LED-uri intermitente pentru supraîncălzire, declanșare sau stare de pregătire) facilitează monitorizarea funcționării dispozitivului. În ceea ce privește capacitățile de protecție, Reflex iC60N dispune de tehnologie de declanșare termomagnetică, care oferă protecție fiabilă împotriva suprasarcinii și scurtcircuitului. Caracteristica C îl face ideal pentru protejarea majorității sarcinilor de uz general și ușor inductive. Capacitatea sa de rupere este de 20 kA la 220...240 V c.a. și 10 kA la 380...415 V c.a. conform EN/IEC 60947-2. Are o tensiune nominală de izolare de 500 V c.a., ceea ce garantează o funcționare robustă. Dispozitivul dispune, de asemenea, de un indicator de poziție a contactului, care facilitează funcționarea și depanarea. Durabilitatea sa mecanică este de 50.000 de cicluri de comutare, în timp ce durabilitatea sa electrică este de 50.000 de cicluri la 50 Hz cu o clasificare AC-1. Din punct de vedere al instalării, disjunctorul miniatural Schneider Electric Acti 9 Reflex iC60N este extrem de ușor de utilizat. Poate fi montat pe o șină DIN simetrică de 35 mm și ocupă 9 unități din pasul de 9 mm. Dimensiunile sale compacte (84 mm înălțime, 81 mm lățime, 77 mm adâncime) facilitează instalarea cu economie de spațiu. Dispozitivul este de culoare albă și are protecție IP20 conform IEC 60529. Funcționarea în condiții de siguranță este asigurată de posibilitatea de blocare în poziția OFF. Protecția împotriva defectelor la împământare poate fi conectată ca un bloc separat, oferind un nivel suplimentar de protecție. Disjunctorul este clasificat ca având gradul de poluare 3 și categoria de tropicalizare 2 și poate fi utilizat la 40 °C cu o umiditate relativă de 93 %, asigurând o aplicabilitate largă în diferite medii.
Schneider Electric Acti 9 Reflex iC60N - A9C62240 date tehnice
Caracteristici generale
Aplicație dispozitiv: Distribuție, control
Familia de produse: Acti9
Denumire produs: Reflex iC60
Denumire scurtă a dispozitivului: Reflex iC60N
Tipul produsului sau al componentei: Întrerupător de circuit de control încorporat
Parametri electrici
Descrierea polilor: 2P
Număr de poli protejați: 2
Tip de rețea: CA
Tehnologie unitate de declanșare: Termomagnetică
Cod caracteristic: C
Curent nominal: 40 A
Frecvența rețelei:50/60 Hz
Cod capacitate de rupere: N
Capacitate de rupere: 20 kA Icu 220...240 V c.a. 50/60 Hz conform EN/IEC 60947-2
10 kA Icu 380...415 V c.a. 50/60 Hz conform EN/IEC 60947-2
Tensiune nominală de izolare: 500 V c.a.
Caracteristici de control
Indicator de poziție a contactului: Da
Tip de control: Manetă de comutare, Telecomandă cu impuls, Buton ON/OFF, Telecomandă cu comandă continuă
Tip semnal de control: Impuls, Tensiune extra-joasă menținută, Menținută
Indicație locală: LED roșu: defect, LED verde: dispozitiv pornit, LED intermitent: supraîncălzire dispozitiv, LED intermitent: dispozitiv declanșat, LED intermitent: dispozitiv gata
Tensiune circuit de control: 230 V c.a. 50/60 Hz, 24 V c.a. 50/60 Hz, 48 V c.a. 50/60 Hz, 24 V c.c., 48 V c.c.
Tensiune nominală de alimentare: 230 V c.a. 50/60 Hz
Caracteristici mecanice
Metodă de montare: Fixă
Bază de montare: Șină DIN simetrică de 35 mm
Pas de 9 mm: 9
Înălțime: 84 mm
Lățime: 81 mm
Adâncime: 77 mm
Culoare: Alb
Durabilitate mecanică: 50.000 de cicluri
Durabilitate electrică: AC-1: 50.000 de cicluri AC 50 Hz
Blocabil: Blocabil
Opțiuni de blocare: Lacăt în poziție OFF
Protecție împotriva defectelor la împământare: Bloc separat
Compatibilitate produs: Cu PLC
Caracteristici de mediu
Grad de protecție IP: IP20 conform IEC 60529
Grad de poluare: 3
Tropicalizare: 2
Umiditate relativă: 93% la 40°C
