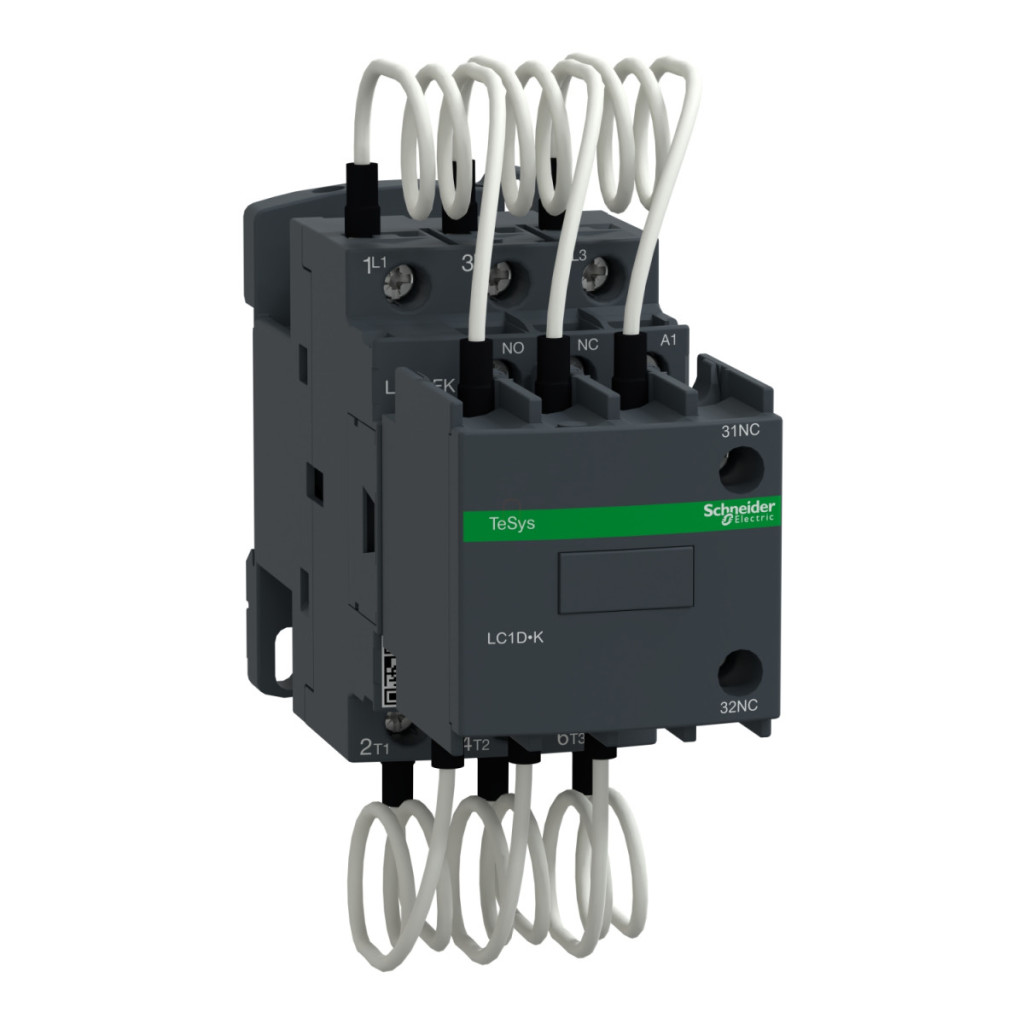

Contactorul cu condensator LC1DFKB7 din seria TeSys Deca de la Schneider Electric este un dispozitiv de comutare electrică de înaltă calitate, conceput special pentru corectarea factorului de putere. Acest comutator magnetic special este alegerea ideală pentru instalațiile industriale și comerciale în care utilizarea eficientă a energiei și compensarea puterii reactive sunt importante. Contactorul condensator LC1DFKB7 este nominalizat pentru 12,5 kVAr pe o rețea de 400/415 V 50 Hz, dar poate fi utilizat și la diferite niveluri de tensiune: 7 kVAr 230 V c.a. 50 Hz, 13 kVAr 440 V c.a. 50 Hz și chiar 21 kVAr 690 V c.a. 50 Hz. Bobina de control de 24 V c.a. 50/60 Hz asigură o funcționare fiabilă, iar designul terminalelor cu șurub permite o conectare ușoară și sigură. Ca parte a seriei TeSys Deca, produsul are un design compact: are o înălțime de numai 115 mm, o lățime de 45 mm și o adâncime de 121 mm, cu o greutate netă de 0,53 kg. Contactorul LC1DFKB7 are un design cu 3 poli, cu 3 contacte NO (normal deschise) în circuitul de alimentare și 1 contact auxiliar NO + 2 contacte auxiliare NC momentane. Contactele de alimentare pot fi utilizate până la o tensiune de funcționare de 690 V c.a. 50/60 Hz. Dispozitivul este extrem de durabil, cu o durată de viață electrică de 300.000 de cicluri de comutare la 400 V și 200.000 de cicluri de comutare la 690 V. Panoul frontal cu clasă de protecție IP20 oferă o protecție adecvată pentru părțile sub tensiune ale contactorului, iar intervalul de temperatură de funcționare este de -5...60 °C, iar intervalul de temperatură de depozitare este de -60...80 °C. Altitudinea maximă de funcționare este de 3000 de metri. Contactorul cu condensator TeSys Deca LC1DFKB7 oferă o gamă largă de opțiuni de montare și poate fi montat pe o șină DIN sau pe o placă de montare. Dispozitivul este conform cu standardele EN/IEC 60947-1, EN/IEC 60947-4-1 și IEC 60335-1 și este, de asemenea, certificat IECEE CB Scheme și UKCA, ceea ce dovedește calitatea și fiabilitatea ridicate ale produsului. Frecvența maximă de funcționare este de 240 cicluri/oră, asigurând o comutare eficientă și frecventă. Cuplul de strângere de 1,7 Nm asigură o conexiune sigură atât pentru conexiunile circuitului de control, cât și pentru cele de alimentare.
Schneider Electric TeSys D - LC1DFKB7 - Comutator magnetic 12,5 kVAR 24 V 50/60 Hz date tehnice
Caracteristici generale
Familia de produse: TeSys
Seria: TeSys Deca
Denumirea produsului: TeSys LC1D.K
Tipul produsului: Contactor condensator
Identificator scurt al produsului: LC1DFK
Aplicație
Aplicația dispozitivului: Control
Aplicația contactorului: Corecție factor de putere
Categorie de utilizare: AC-6b
Caracteristici electrice
Descriere poli: 3P
Compoziția contactelor de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: 690 V c.a. 50/60 Hz
Putere reactivă:
7 kvar 230 V c.a. 50 Hz 60 °C
12,5 kvar 400 V c.a. 50 Hz 60 °C
13 kvar 440 V c.a. 50 Hz 60 °C
21 kvar 690 V c.a. 50 Hz 60 °C
Tip circuit de control: c.a. 50/60 Hz
Tensiune circuit de control: 24 V c.a. 50/60 Hz
Configurație contact auxiliar: 1 NO + 2 NC acțiune momentană
Durată de viață electrică:
300.000 de cicluri la 400 V
200.000 de cicluri la 690 V
Caracteristici mecanice
Opțiuni de montare: Șină DIN sau placă de montare
Grad de protecție IP: IP20 panou frontal (conform IEC 60529)
Cuplu de strângere:
Circuit de control: 1,7 N.m pentru bornele cu șurub
Circuit de alimentare: 1,7 N.m pentru bornele cu șurub
Frecvență maximă de funcționare: 240 cicluri/oră
Condiții de mediu
Temperatura ambiantă de funcționare: -5...60 °C
Temperatura de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Dimensiuni
Înălțime: 115 mm
Lățime: 45 mm
Adâncime: 121 mm
Greutate netă: 0,53 kg
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1
Certificări de produs: IECEE CB Scheme, UKCA
