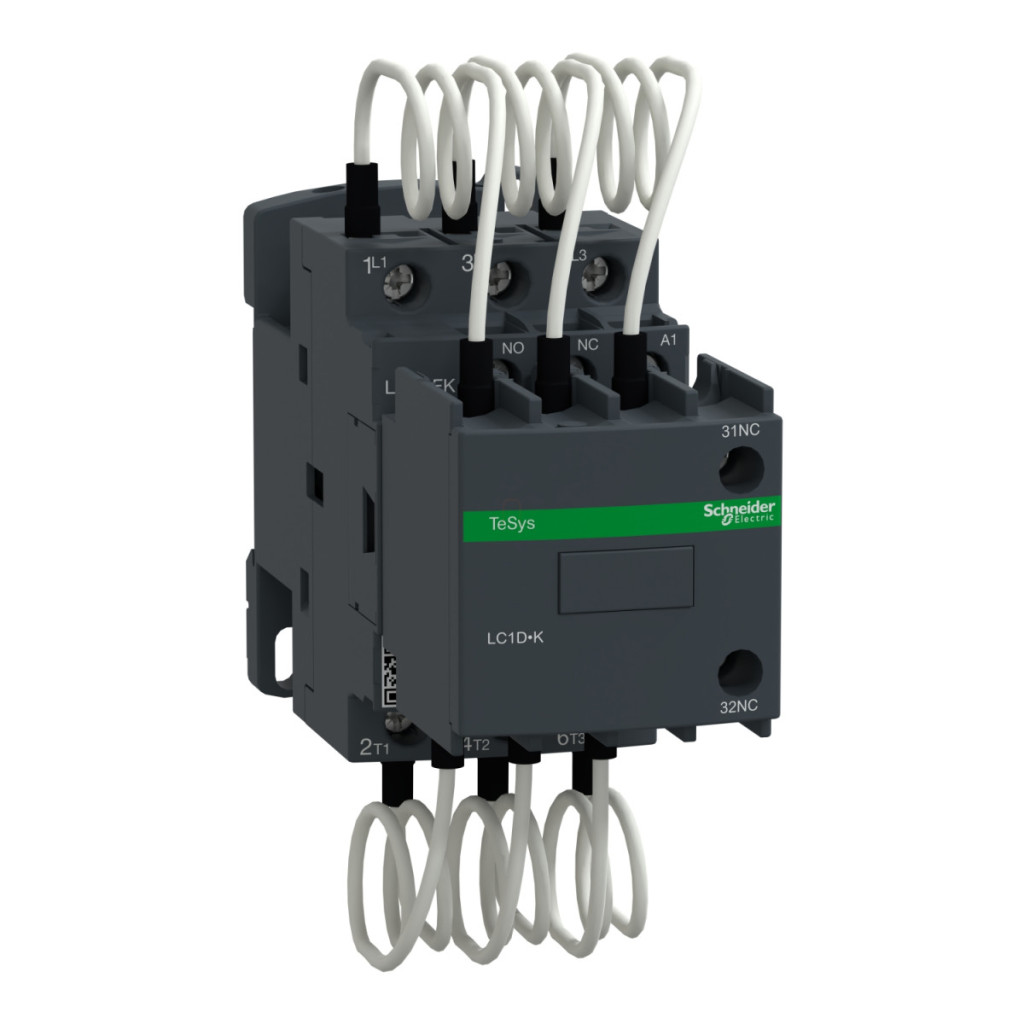

Contactorul cu condensator Schneider Electric TeSys Deca LC1DFKU7 este un comutator industrial de înaltă calitate, conceput special pentru aplicații de corecție a factorului de putere. Acest contactor special este optimizat pentru comutarea puterii reactive de 12,5 kVAR la 400/415 V CA 50 Hz, fiind alegerea ideală pentru îmbunătățirea eficienței energetice în instalațiile industriale și comerciale. Ca parte a familiei de produse TeSys D, modelul LC1DFKU7 combină experiența de zeci de ani a Schneider Electric în domeniul tehnologiei de comutare cu cerințele industriale moderne. Dispozitivul aparține categoriei de utilizare AC-6b și are un design cu 3 poli, 3 contacte NO (normal deschise). Circuitul de control funcționează la 240 V c.a. 50/60 Hz, iar dispozitivul include, de asemenea, 1 NO + 2 NC (1 normal deschis + 2 normal închis) contacte auxiliare instantanee, care sunt conectate mecanic la contactele principale în conformitate cu standardul IEC 60947-5-1. Contactorul poate fi utilizat într-o gamă largă de tensiuni de funcționare, de până la 690 V CA 50/60 Hz în circuitul de alimentare. LC1DFKU7 oferă opțiuni flexibile de montare și poate fi instalat pe o șină DIN sau pe o placă de montare. Dispozitivul are protecție IP20 pe panoul frontal, în conformitate cu IEC 60529. Intervalul de temperatură de funcționare este între -5 °C și +60 °C, iar intervalul de temperatură de depozitare este între -60 °C și +80 °C. Contactorul are o frecvență maximă de funcționare de 240 de operații de comutare pe oră, asigurând performanțe fiabile chiar și în condiții de utilizare intensivă. Comutatorul are o durată de viață electrică remarcabilă: 300.000 de cicluri la 400 V și 200.000 de cicluri la 690 V. Produsul are dimensiuni compacte: 115 mm înălțime, 45 mm lățime și 121 mm adâncime, ceea ce permite instalarea în dulapuri de comutație cu economie de spațiu. Opțiunile de conectare sunt flexibile, atât circuitele de control, cât și cele de alimentare fiind echipate cu terminale cu șurub care acceptă diferite secțiuni și tipuri de cabluri. Circuitul de control poate acomoda cabluri solide sau flexibile de 1-4 mm², în timp ce circuitul de alimentare poate acomoda cabluri solide sau flexibile de 1,5-6 mm². Cuplul de strângere pentru bornele cu șurub este de 1,7 Nm în ambele circuite. LC1DFKU7 este conform cu standardele internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-4-1 și IEC 60335-1, și are certificări IECEE CB Scheme și UKCA.
Schneider Electric TeSys D - LC1DFKU7 - Date tehnice comutator magnetic
Caracteristici principale
Familia de produse: TeSys, TeSys Deca
Denumirea produsului: TeSys LC1D.K, TeSys Deca
Tipul produsului: Comutator magnetic cu condensator
Denumirea scurtă a dispozitivului: LC1DFK
Aplicație: Control
Aplicație contactor: Corecție factor de putere
Caracteristici electrice
Categorie de utilizare: AC-6b
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: 690 V c.a. 50/60 Hz
Putere reactivă: 7 kvar 230 V c.a. 50 Hz la 60 °C, 12,5 kvar 400 V c.a. 50 Hz la 60 °C, 13 kvar 440 V c.a. 50 Hz la 60 °C, 21 kvar la 690 V CA 50 Hz la 60 °C
Tip circuit de control: CA 50/60 Hz
Tensiune circuit de control: 240 V CA 50/60 Hz
Configurație contact auxiliar: 1 NO + 2 NC instantaneu
Durată de viață electrică: 300.000 de cicluri la 400 V, 200.000 de cicluri la 690 V
Caracteristici mecanice
Metodă de montare: șină DIN, placă
Tipul contactelor auxiliare: Comutate mecanic 1 NO + 2 NC conform IEC 60947-5-1
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Frecvență maximă de funcționare: 240 operațiuni de comutare/oră
Condiții de funcționare
Temperatura ambiantă de funcționare: -5...60 °C
Temperatura ambiantă de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Conexiuni
Conexiune circuit de control: Terminale cu șurub pentru 1...4 mm² cablu solid sau flexibil
Conexiune circuit de alimentare: Terminale cu șurub 1,5...6 mm² cablu solid sau flexibil
Cuplu de strângere: Circuit de control: 1,7 N.m, Circuit de alimentare: 1,7 N.m
Dimensiuni și greutate
Înălțime: 115 mm
Lățime: 45 mm
Adâncime: 121 mm
Greutate netă: 0,53 kg
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1
Certificări de produs: IECEE CB Scheme, UKCA
