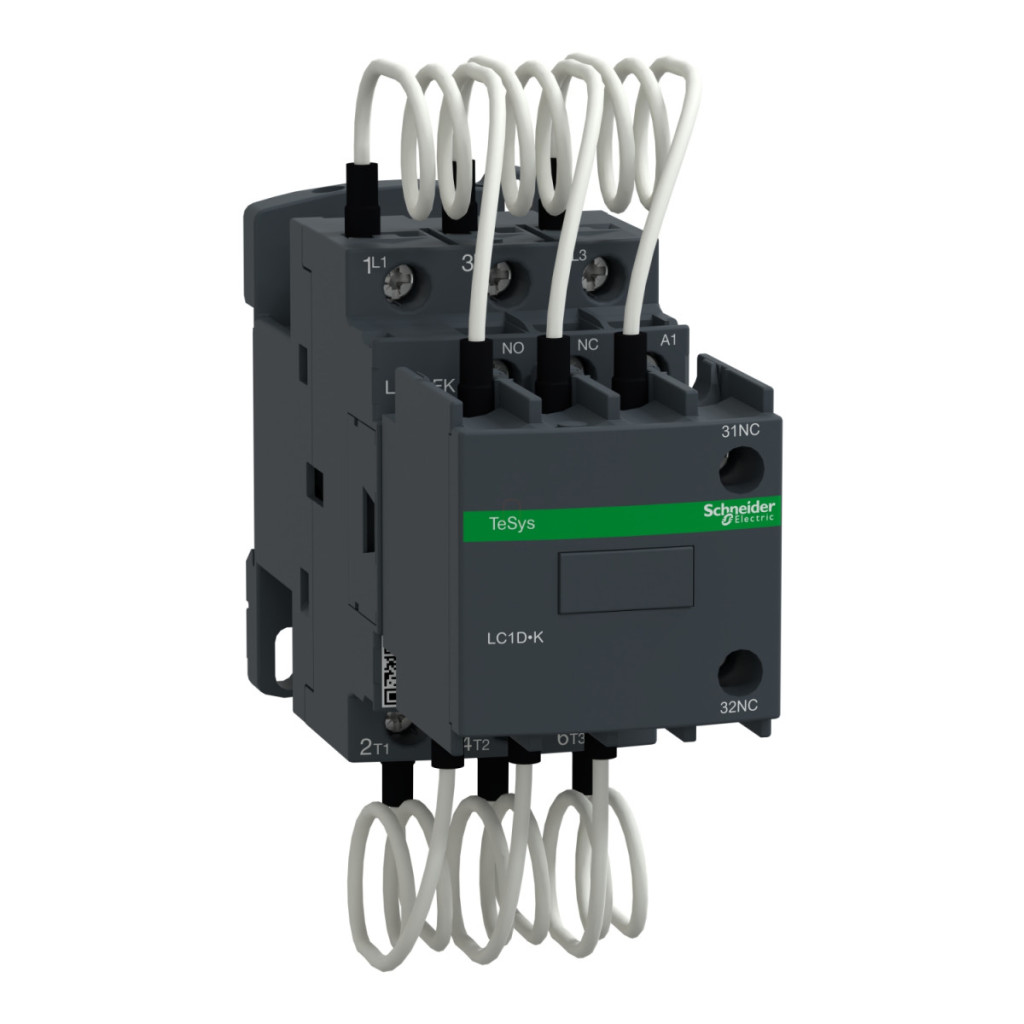

Comutatorul magnetic cu condensator LC1DFKM7, parte a gamei de produse Schneider Electric TeSys Deca, este un dispozitiv profesional de comutare electrică conceput special pentru comutarea condensatoarelor de corecție de fază. Acest comutator magnetic special este potrivit pentru comutarea condensatoarelor cu o putere nominală de 12,5 kVAR într-o rețea de 400/415 V 50 Hz, funcționând la o tensiune a bobinei de 220 V c.a. 50/60 Hz. Modelul LC1DFKM7 face parte din seria TeSys D, care este proiectată pentru aplicații industriale, cu un accent special pe corectarea factorului de putere. Dispozitivul aparține categoriei de utilizare AC-6b, ceea ce înseamnă că designul său este optimizat special pentru comutarea condensatoarelor. Versiunea trifazată (3P) are trei contacte principale NO (normal deschise) și este echipată, de asemenea, cu 1 contact auxiliar instantaneu NO + 2 contacte auxiliare NC, care oferă opțiuni de control flexibile. Parametrii electrici remarcabili ai comutatorului magnetic includ o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz în circuitul principal și diverse valori ale puterii reactive la diferite niveluri de tensiune: 7 kvar la 230 V c.a., 12,5 kvar la 400 V c.a., 13 kvar la 440 V c.a. și 21 kvar la 690 V c.a., toate la o frecvență de 50 Hz și o temperatură ambiantă de 60 °C. Circuitul de control este de tip AC, cu o tensiune de control de 220 V CA 50/60 Hz. Produsul are o durată de viață electrică remarcabilă de 300.000 de cicluri de comutare la 400 V și 200.000 de cicluri la 690 V. Frecvența de comutare poate fi de maximum 240 de cicluri/oră. Comutatorul magnetic LC1DFKM7 este ușor de instalat și poate fi montat pe o șină DIN sau pe o placă de montare. Conexiunile se realizează cu borne cu șurub, care pot fi utilizate cu cabluri solide sau flexibile de dimensiuni adecvate atât pentru circuitele de control, cât și pentru circuitele principale. Cuplul de strângere pentru șuruburi este de 1,7 N.m pentru ambele circuite. Panoul frontal cu clasă de protecție IP20 oferă o protecție adecvată împotriva contactului. Intervalul de temperatură de funcționare este între -5 °C și +60 °C, iar intervalul de temperatură de depozitare este între -60 °C și +80 °C. Produsul poate fi utilizat la altitudini de 0-3000 m deasupra nivelului mării. Dimensiunile sale sunt de 115 mm înălțime, 45 mm lățime și 121 mm adâncime, oferindu-i un design compact, avantajos pentru instalarea în dulapuri de comutație.
Schneider Electric TeSys D - LC1DFKM7 - Comutator magnetic 12,5 kVAR 220 V 50/60 Hz date tehnice
Caracteristici principale
Familia de produse: TeSys
Seria: TeSys Deca
Denumirea produsului: TeSys LC1D.K
Tip: Comutator magnetic condensator
Denumire scurtă a produsului: LC1DFK
Aplicație
Aplicație dispozitiv: Control
Aplicație contactor: Corecție factor de putere
Categorie de utilizare: AC-6b
Caracteristici electrice
Descriere poli: 3P
Contacte circuit principal: 3 NO
Tensiune nominală de funcționare: Circuit principal: 690 V c.a. 50/60 Hz
Putere reactivă: 7 kvar 230 V c.a. 50 Hz la 60 °C
Putere reactivă: 12,5 kvar 400 V c.a. 50 Hz la 60 °C
Putere reactivă: 13 kvar la 440 V c.a. 50 Hz la 60 °C
Putere reactivă: 21 kvar la 690 V c.a. 50 Hz la 60 °C
Tip circuit de comandă: CA 50/60 Hz
Tensiune circuit de control: 220 V CA 50/60 Hz
Contacte auxiliare: 1 NO + 2 NC instantanee
Durată de viață electrică: 300.000 de cicluri la 400 V
Durată de viață electrică: 200.000 de cicluri la 690 V
Caracteristici mecanice
Montare: șină DIN sau placă de montare
Frecvență maximă de funcționare: 240 cicluri/oră
Conexiuni
Cuplu de strângere pentru bornele cu șurub: Circuit de control: 1,7 N.m
Cuplu de strângere pentru bornele cu șurub: Circuit principal: 1,7 N.m
Informații suplimentare
Tip contact auxiliar: Comutat mecanic 1 NO + 2 NC conform IEC 60947-5-1
Condiții de mediu
Protecție IP: IP20 pe panoul frontal conform IEC 60529
Temperatura ambiantă de funcționare: -5…60 °C
Temperatura ambiantă de depozitare: -60…80 °C Altitudine de funcționare: 0...3000 m Dimensiuni Înălțime: 115 mm Lățime: 45 mm
Adâncime: 121 mm
Standarde și certificări
Standarde: EN/IEC 60947-1
Standarde: EN/IEC 60947-4-1
Standarde: IEC 60335-1
Certificări: IECEE CB Scheme
Certificări: UKCA
