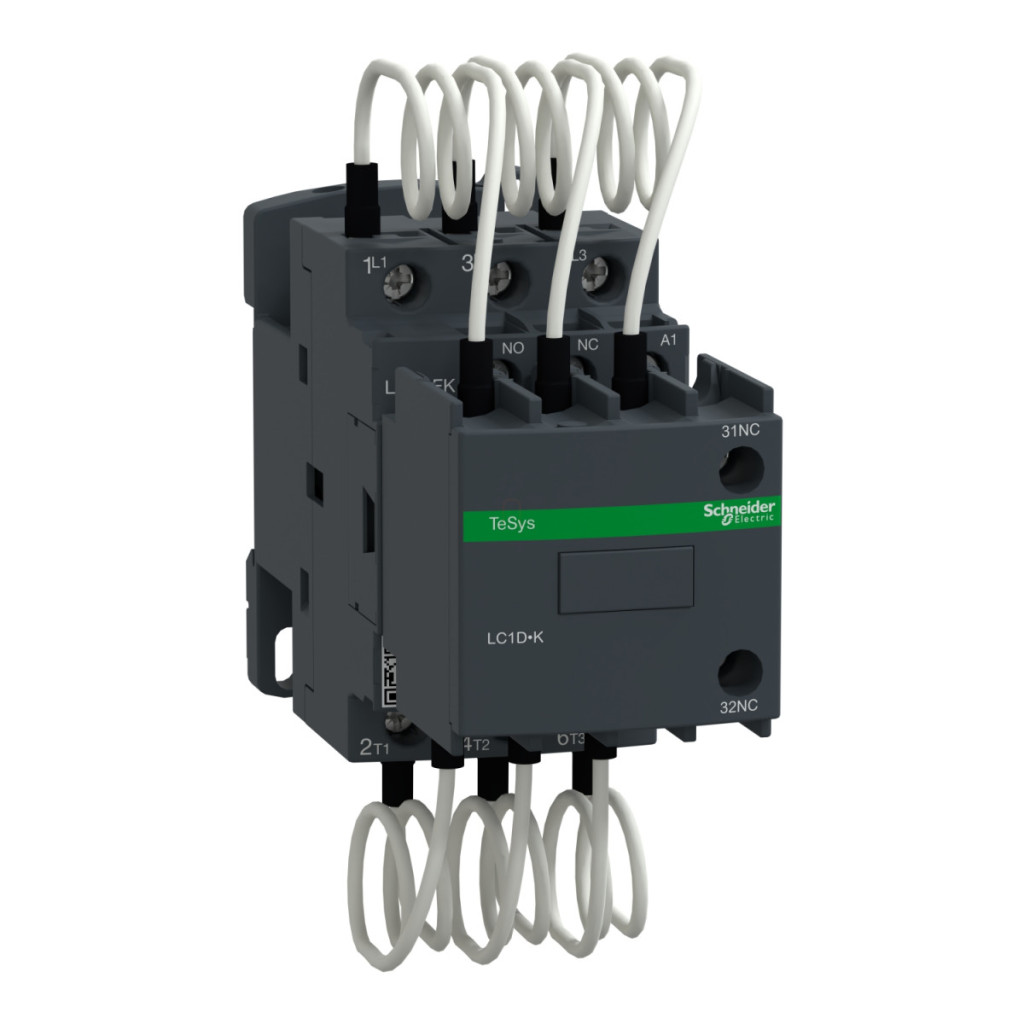

Contactorul condensator LC1DFKP7 din seria TeSys D de la Schneider Electric este un dispozitiv profesional de comutare electrică conceput special pentru corectarea factorului de putere. Acest produs face parte din categoria de produse TeSys Deca și oferă o soluție extrem de fiabilă pentru aplicații industriale și comerciale în care compensarea energiei reactive este esențială. Contactorul LC1DFKP7 are o capacitate de 12,5 kVAR la 400/415 V 50 Hz, fiind ideal pentru sisteme de putere medie. De asemenea, poate fi utilizat la diferite niveluri de tensiune: oferă 7 kVAR de putere la 230 V c.a. 50 Hz, 13 kVAR la 440 V c.a. 50 Hz și poate suporta 21 kVAR la rețele de 690 V c.a. 50 Hz. Circuitul de control funcționează la 230 V c.a. 50/60 Hz, care este una dintre cele mai comune tensiuni standard de control. Contactorul are o gamă largă de tensiuni de funcționare, cu o tensiune nominală de funcționare de 690 V c.a. 50/60 Hz pentru circuitul de alimentare. Produsul aparține categoriei de utilizare AC-6b, ceea ce înseamnă că este optimizat pentru comutarea condensatoarelor. Are o configurație cu trei poli (3P), iar designul contactului polului de putere este 3 NO (trei contacte normal deschise). Contactele auxiliare sunt 1 NO + 2 NC, care sunt instantanee și interblocate mecanic în conformitate cu IEC 60947-5-1. Această configurație este deosebit de utilă pentru control și feedback. Produsul are o durată de viață electrică remarcabilă: 300.000 de cicluri la 400 V și 200.000 de cicluri la 690 V. Frecvența maximă de funcționare este de 240 de cicluri/oră, ceea ce asigură o durată lungă de viață chiar și în condiții de utilizare intensivă. Produsul are un grad de protecție IP20 pe panoul frontal, în conformitate cu standardul IEC 60529. Contactorul LC1DFKP7 poate fi montat în diverse moduri, atât pe o șină DIN, cât și pe o placă de montare. Dimensiunile sale compacte (115 mm înălțime, 45 mm lățime, 121 mm adâncime) îl fac ideal pentru utilizarea în spații restrânse. Conexiunile sunt blocuri terminale de tip șurub atât pentru circuitele de control, cât și pentru cele de alimentare, asigurând compatibilitatea cu diferite dimensiuni și tipuri de cabluri. Circuitul de control poate fi utilizat cu cabluri rigide sau flexibile de 1-4 mm², în timp ce circuitul de alimentare acceptă cabluri de 1,5-6 mm². Cuplul de strângere pentru blocurile terminale este de 1,7 Nm atât pentru circuitele de control, cât și pentru cele de alimentare. Produsul este conform cu cele mai importante standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-4-1 și IEC 60335-1, și are certificări IECEE CB Scheme și UKCA.
Schneider Electric TeSys D - LC1DFKP7 - Comutator magnetic 12,5 kVAR 230 V 50/60 Hz date tehnice
Caracteristici generale
Categorie de produs: TeSys, TeSys Deca
Denumire produs: TeSys LC1D.K, TeSys Deca
Tipul produsului: Contactor condensator
Denumire scurtă a produsului: LC1DFK
Aplicație: Control
Aplicație contactor: Corecție factor de putere
Parametri tehnici
Categorie de utilizare: AC-6b
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: 690 V c.a. 50/60 Hz
Putere reactivă: 7 kvar 230 V c.a. 50 Hz la 60 °C
Putere reactivă: 12,5 kvar 400 V c.a. 50 Hz la 60 °C
Putere reactivă: 13 kvar la 440 V c.a. 50 Hz la 60 °C
Putere reactivă: 21 kvar la 690 V c.a. 50 Hz la 60 °C
Tip circuit de control: CA 50/60 Hz
Tensiune circuit de control: 230 V CA 50/60 Hz
Configurație contact auxiliar: 1 NO + 2 NC instantaneu
Durată de viață electrică: 300.000 de cicluri la 400 V
Durată de viață electrică: 200.000 de cicluri la 690 V
Date de instalare
Metodă de montare: șină DIN, placă de montare
Grad de protecție IP: IP20 suprafața panoului frontal (conform IEC 60529)
Temperatura ambiantă de funcționare: -5...60 °C
Temperatura ambiantă de depozitare: -60...80 °C Altitudine de funcționare: 0...3000 m Caracteristici fizice Înălțime: 115 mm Lățime: 45 mm Adâncime: 121 mm 45 mm
Adâncime: 121 mm
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1
Certificări de produs: IECEE CB Scheme, UKCA
