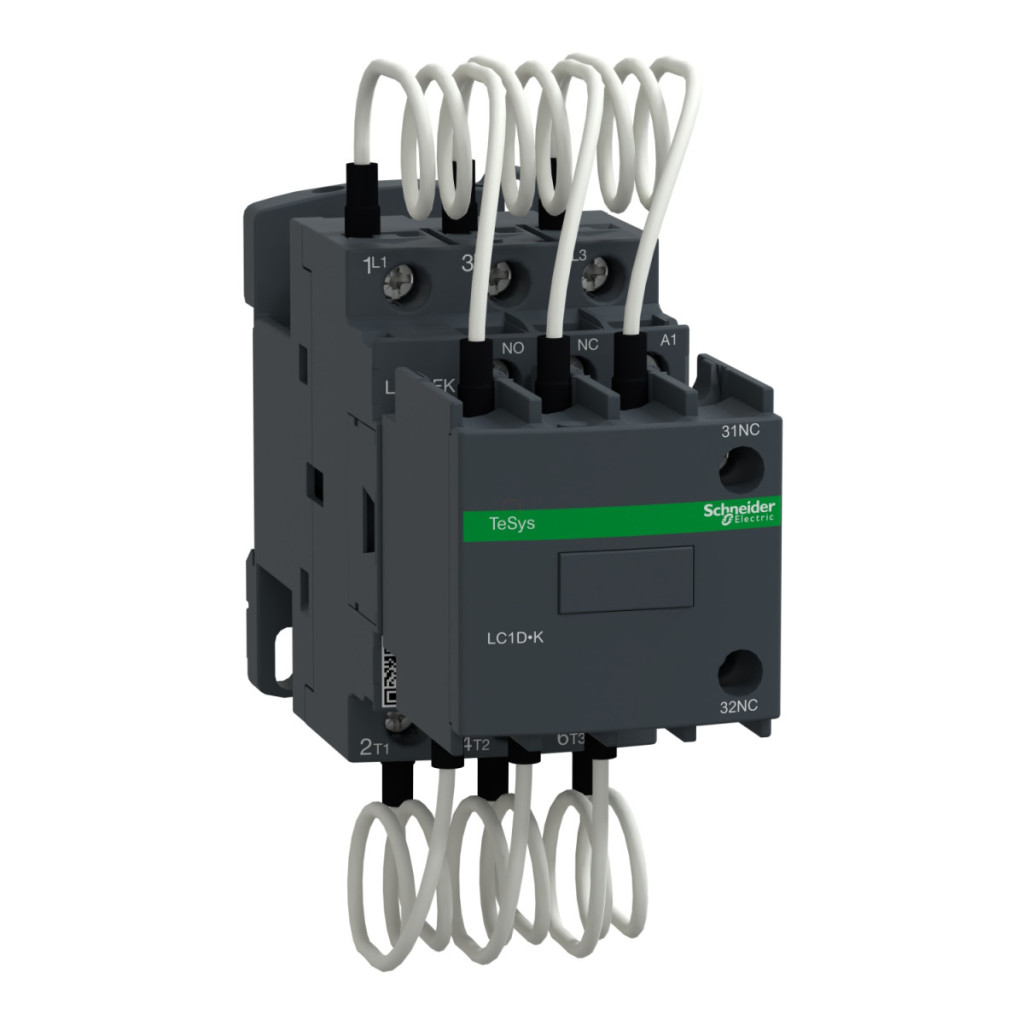

Contactorul cu condensator Schneider Electric TeSys seria D LC1DFKV7 este un dispozitiv de comutare profesional, de calitate industrială, conceput special pentru aplicații de corecție de fază și corecție a factorului de putere. Parte a familiei de produse TeSys Deca, acest dispozitiv este capabil să comute 12,5 kVAR de putere reactivă într-o rețea de 400/415 V c.a. 50 Hz, fiind ideal pentru îmbunătățirea eficienței energetice a instalațiilor industriale medii și mari. Acest contactor special pentru comutarea condensatoarelor aparține categoriei de utilizare AC-6b, care este un design optimizat special pentru comutarea bateriilor de condensatoare. Dispozitivul cu 3 poli are o configurație de contact de putere 3 NO (normal deschis) și este, de asemenea, echipat cu 1 NO + 2 NC (normal închis) contacte momentane ca contacte auxiliare pentru funcții de control și feedback. Flexibilitatea extremă a produsului este demonstrată de tensiunea nominală de funcționare de până la 690 V c.a., care permite utilizarea acestuia într-o gamă largă de tensiuni. LC1DFKV7 funcționează la o tensiune a bobinei de 400 V c.a. 50/60 Hz, care este tensiunea de control cea mai frecvent utilizată în mediile industriale. Contactorul cu condensator Schneider Electric TeSys D LC1DFKV7 are o durată de viață electrică remarcabilă: 300.000 de cicluri de comutare la 400 V și 200.000 de cicluri la 690 V, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul poate fi instalat în mod flexibil, deoarece este potrivit pentru montarea atât pe șine DIN, cât și pe plăci de montare. Gradul de protecție IP20 oferă o protecție adecvată împotriva prafului și contactului pe panoul frontal. Bornele cu șurub asigură o conexiune fiabilă atât în circuitele de alimentare, cât și în cele de control pentru diferite secțiuni transversale ale cablurilor, cu un cuplu de strângere de 1,7 N.m în ambele cazuri. Dimensiunile compacte (înălțime: 115 mm, lățime: 45 mm, adâncime: 121 mm) facilitează instalarea cu economie de spațiu în dulapuri de comutație sau tablouri de distribuție. Contactorul LC1DFKV7 poate fi utilizat la temperaturi ambientale cuprinse între -5 și 60 °C și are un interval de temperatură de depozitare de la -60 la 80 °C, fiind astfel adecvat pentru utilizarea în condiții de mediu extreme. Produsul are o altitudine maximă de funcționare de 3000 de metri, ceea ce îl face potrivit pentru utilizare în majoritatea locațiilor geografice. Contactorul este conform cu standardele internaționale relevante (EN/IEC 60947-1, EN/IEC 60947-4-1, IEC 60335-1) și are certificări IECEE CB Scheme și UKCA, care confirmă conformitatea sa cu cerințele de înaltă calitate și siguranță.
Schneider Electric TeSys D - LC1DFKV7 - Comutator magnetic 12,5 kVAR 400 V 50/60 Hz date tehnice
Caracteristici generale
Familia de produse: TeSys
Seria de produse: TeSys Deca
Denumirea produsului: TeSys LC1D.K
Tipul produsului sau al componentei: Contactor condensator
Denumirea scurtă a dispozitivului: LC1DFK
Aplicație: Control
Aplicație contactor: Corecție factor de putere
Categorie de utilizare: AC-6b
Caracteristici electrice
Descriere poli: 3P
Compoziția contactului polului de putere: 3 NO
Tensiune nominală de funcționare: Circuit de putere: 690 V c.a. 50/60 Hz
Putere reactivă: 7 kvar 230 V c.a. 50 Hz la 60 °C
12,5 kvar 400 V c.a. 50 Hz la 60 °C
13 kvar 440 V c.a. 50 Hz la 60 °C
21 kvar 690 V c.a. 50 Hz la 60 °C
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă: 400 V c.a. 50/60 Hz
Configurație contact auxiliar: 1 NO + 2 NC instantaneu
Durată de viață electrică: 300.000 de cicluri la 400 V
200.000 de cicluri la 690 V
Frecvență maximă de funcționare: 240 cicluri/oră
Conectare - terminale
Conectare circuit de control: terminal cu șurub, 1...4 mm² - cabluri solide
terminal cu șurub, 1...4 mm² - cabluri flexibile fără capete de conectare
terminal cu șurub, 1...4 mm² - cabluri flexibile cu capete de conectare
terminal cu șurub, 1...2,5 mm² - cabluri flexibile cu capete de conectare
Conexiune circuit de alimentare: terminal cu șurub, 1,5...6 mm² - cabluri solide
terminal cu șurub, 1,5...4 mm² - cabluri solide
terminal cu șurub, 1,5...6 mm² - cabluri flexibile fără capete de racord
terminal cu șurub, 1,5...6 mm² - cabluri flexibile cu capete de racord
terminal cu șurub, 1,5...4 mm² - cabluri flexibile cu capete de racordare
Cuplu de strângere: Circuit de control: 1,7 N.m - pe borne cu șurub
Circuit de alimentare: 1,7 N.m - pe borne cu șurub
Informații suplimentare
Tip contact auxiliar: comutat mecanic 1 NO + 2 NC conform IEC 60947-5-1
Caracteristici de mediu
Grad de protecție IP: IP20 panou frontal conform IEC 60529
Temperatura ambiantă în timpul funcționării: -5...60 °C
Temperatura ambiantă în timpul depozitării: -60...80 °C
Altitudine de funcționare: 0...3000 m Dimensiuni și greutate Înălțime: 115 mm Lățime: 45 mm Adâncime: 121 mm
