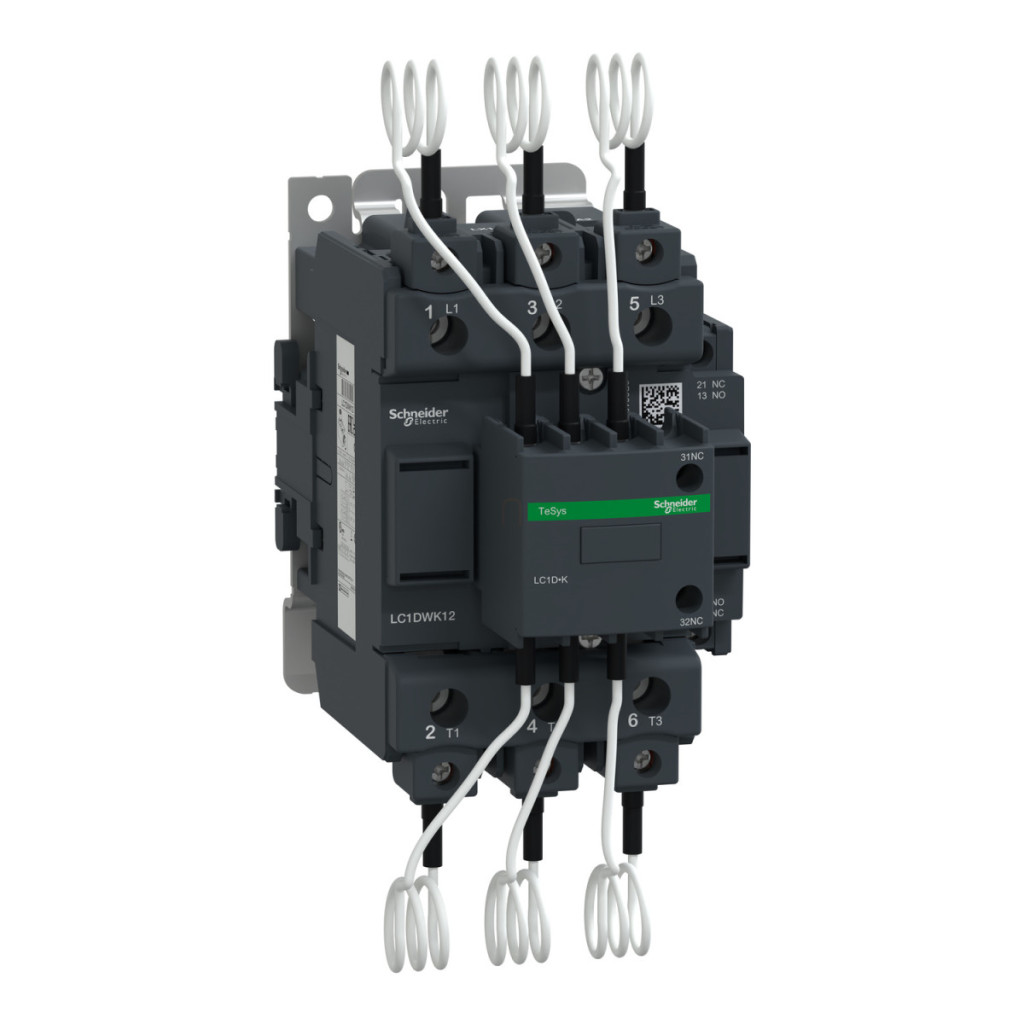

Contactorul condensator LC1DWK12F7 din gama TeSys D de la Schneider Electric este un dispozitiv industrial de comutație de înaltă calitate, conceput special pentru aplicații de corecție a factorului de putere (PFC). Acest contactor special face parte din seria TeSys Deca și este optimizat în principal pentru comutarea condensatoarelor. Dispozitivul este capabil să comute 63 kVAr de putere reactivă pe rețele de 400/415 V 50 Hz, fiind ideal pentru îmbunătățirea eficienței energetice a instalațiilor industriale mai mari. Comutatorul magnetic are un design cu 3 poli (3P) cu 3 contacte normal deschise (3NO) în circuitul principal și 1 contact normal deschis (NO) și 2 contacte auxiliare normal închise (NC). Bobina de control funcționează cu o sursă de alimentare de 110 V c.a. 50/60 Hz, ceea ce îl face compatibil cu majoritatea sistemelor de control industriale. Categoria de aplicare a dispozitivului este AC-6b, care se aplică în mod specific comutării bateriilor de condensatoare. Dispozitivul poate funcționa la o serie de niveluri de tensiune și frecvențe diferite, cum ar fi 35 kVAr 230 V c.a. 50 Hz, 67 kVAr 440 V c.a. 50 Hz sau chiar 104 kVAr 690 V c.a. 50 Hz, oferind o flexibilitate excepțională într-o varietate de aplicații. Comutatorul magnetic TeSys LC1DWK12F7 are o durabilitate electrică excelentă, oferind 300.000 de cicluri de comutare la o tensiune de funcționare de 400V și 200.000 de cicluri de comutare la o tensiune de funcționare de 690V. Dispozitivul poate fi instalat în mai multe moduri: poate fi montat pe o șină DIN sau pe o placă de montare, fiind ușor de integrat în diverse dulapuri de comutație. Dispozitivul este conectat cu terminale cu șurub, circuitul de control acceptă fire cu o secțiune transversală de 1-4 mm², în timp ce conectorii circuitului de alimentare sunt potriviți pentru cabluri cu o secțiune transversală de 4-50 mm², ceea ce îl face flexibil pentru diferite cerințe de instalare. Cuplul de strângere este de 9 N.m pentru circuitul de alimentare și de 1,7 N.m pentru circuitul de control, asigurând o conexiune electrică adecvată și sigură. Comutatorul magnetic are un grad de protecție IP20 pe panoul frontal, o temperatură de funcționare cuprinsă între -5 °C și 60 °C și o temperatură de depozitare cuprinsă între -60 °C și 80 °C. Dispozitivul poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării. Are o înălțime de 180 mm, o lățime de 85 mm și o adâncime de 154 mm, cu o greutate netă de 1,65 kg. Produsul este conform cu o serie de standarde internaționale și are diverse certificări, precum EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1, precum și certificările IECEE CB Scheme, UL, CSA și UKCA, care garantează calitatea și fiabilitatea ridicate ale produsului la nivel global.
Schneider Electric TeSys D - LC1DWK12F7 - Comutator magnetic cu condensator, 60kVAr/400V, 3P+1z+2ny date tehnice
Caracteristici generale
Tipul produsului: Comutator magnetic pentru condensatoare
Familia de produse: TeSys
Denumirea produsului: TeSys LC1D.K / TeSys Deca
Denumire scurtă a dispozitivului: LC1DWK
Domeniu de aplicare: Control, corectarea factorului de putere
Categorie de utilizare: AC-6b
Specificații tehnice
Număr de poli: 3P
Proiectare contact principal: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de alimentare: 690 V c.a. 50/60 Hz
Putere reactivă:
35 kvar 230 V c.a. 50 Hz 60 °C
63 kvar 400 V c.a. 50 Hz 60 °C
67 kvar 440 V c.a. 50 Hz 60 °C
104 kvar 690 V c.a. 50 Hz 60 °C
30 kvar 230 V c.a. 60 Hz 60 °C
60 kvar 460 V c.a. 60 Hz 60 °C
80 kvar 575 V c.a. 60 Hz 60 °C
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă [Uc]: 110 V c.a. 50/60 Hz
Configurație contact auxiliar: 1 NO + 2 NC instantaneu
Durată de viață electrică: 300.000 de cicluri la o tensiune de 400 V Ue, 200.000 de cicluri la o tensiune de 690 V Ue
Montare și conectare
Metodă de montare: șină DIN, placă de montare
Conectare: Terminal cu șurub în circuitele de control și alimentare
Cuplu de strângere: Circuit de alimentare: 9 N.m, Circuit de control: 1,7 N.m
Frecvență maximă de funcționare: 100 cicluri/oră
Condiții de mediu
Grad de protecție IP: IP20 panou frontal (conform IEC 60529)
Temperatură ambiantă de funcționare: -5...60 °C
Temperatură ambiantă de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Caracteristici fizice
Înălțime: 180 mm
Lățime:85 mm
Adâncime: 154 mm
Greutate netă: 1,65 kg
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări de produs: IECEE CB Scheme, UL, CSA, UKCA
