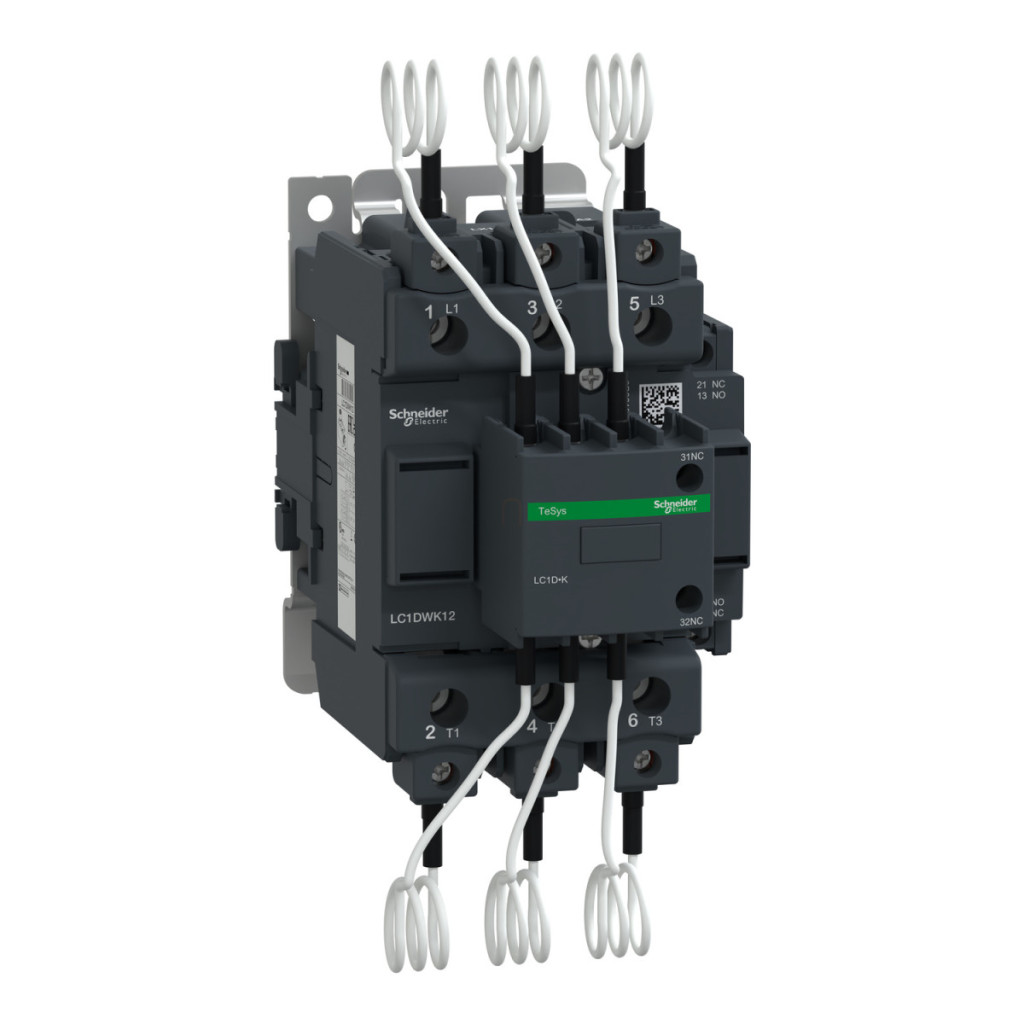

Comutatorul magnetic cu condensator Schneider Electric TeSys seria D LC1DWK12M7 este un comutator industrial de înaltă performanță, conceput special pentru corectarea factorului de putere. Acest dispozitiv, care face parte din familia de produse TeSys Deca, este ideal pentru controlul bateriilor de condensatoare în cazul în care scopul este compensarea puterii reactive. Modelul LC1DWK12M7 poate comuta 63 kVAr de putere reactivă într-o rețea de 400/415 V 50 Hz, în timp ce poate gestiona 35 kVAr la 230 V, 67 kVAr la 440 V și până la 104 kVAr la 690 V. Produsul este extrem de versatil, deoarece poate fi utilizat nu numai în sisteme de 50 Hz, ci și în sisteme de 60 Hz, unde are o capacitate de comutare de 30 kVAr la 230 V, 60 kVAr la 460 V și 80 kVAr la 575 V. Bobina de control funcționează la 220 V c.a., fiind potrivită atât pentru sistemele de 50 Hz, cât și pentru cele de 60 Hz. Comutatorul magnetic are 3 poli cu 3 contacte de putere NO (normal deschise), care sunt însoțite de 1 contact auxiliar NO + 2 contacte auxiliare NC (1 normal deschis + 2 normal închise). Fiabilitatea excepțională a contactorului din categoria AC-6b este demonstrată de durata sa de viață electrică ridicată: 300.000 de cicluri de comutare la 400 V și 200.000 de cicluri de comutare la 690 V. Panoul frontal cu clasă de protecție IP20 asigură o protecție adecvată pentru dispozitiv, în timp ce intervalul de temperatură de funcționare de la -5 °C la +60 °C asigură o aplicabilitate largă. Poate fi depozitat în siguranță la temperaturi cuprinse între -60 °C și +80 °C și poate fi utilizat la altitudini de până la 3000 de metri deasupra nivelului mării. TeSys LC1DWK12M7 este extrem de flexibil în ceea ce privește conexiunile: circuitul de control este echipat cu terminale cu șurub care pot acomoda cabluri solide sau flexibile de 1-4 mm². Conectorii de alimentare pot acomoda fire solide sau flexibile cu o secțiune transversală și mai mare, de 4-50 mm². Cuplul de strângere al dispozitivului este de 9 Nm în circuitul de alimentare și de 1,7 Nm în circuitul de control. Comutatorul magnetic are dimensiuni compacte: 180 mm înălțime, 85 mm lățime și 154 mm adâncime, cu o greutate netă de numai 1,65 kg. Poate fi montat pe o șină DIN sau pe o placă de montare, fiind ușor de instalat în dulapurile de comutație existente. Dispozitivul este conform cu cele mai stricte standarde internaționale (EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 nr. 60947-4-1) și are numeroase certificări internaționale (IECEE CB Scheme, UL, CSA, UKCA). Comutatorul magnetic cu condensator LC1DWK12M7 are o frecvență maximă de funcționare de 100 de operații de comutare pe oră, ceea ce asigură performanțe adecvate chiar și în condiții de utilizare intensivă.
Schneider Electric TeSys D - LC1DWK12M7 - Comutator magnetic cu condensator, 60kVAr/400V, 3P+1z+2ny date tehnice
Caracteristici produs
Familia de produse: TeSys
Denumirea produsului: TeSys LC1D.K / TeSys Deca
Tipul produsului: Comutator magnetic cu condensator
Denumire scurtă a produsului: LC1DWK
Aplicație: Control, corectarea factorului de putere
Categorie de utilizare: AC-6b
Date tehnice
Poli: 3P
Configurație contact de putere: 3 NO
Tensiune nominală de funcționare: Circuit de transmisie a puterii: 690 V c.a. 50/60 Hz
Putere reactivă:
35 kvar 230 V c.a. 50 Hz 60 °C
63 kvar 400 V c.a. 50 Hz 60 °C
67 kvar 440 V c.a. 50 Hz 60 °C
104 kvar 690 V c.a. 50 Hz 60 °C
30 kvar 230 V c.a. 60 Hz 60 °C
60 kvar 460 V c.a. 60 Hz 60 °C
80 kvar 575 V c.a. 60 Hz 60 °C
Tip circuit de control: CA 50/60 Hz
Tensiune circuit de control: 220 V CA 50/60 Hz
Configurație contact auxiliar: 1 NO + 2 NC instantaneu
Durată de viață electrică: 300.000 de cicluri la o tensiune de funcționare de 400 V, 200.000 de cicluri la o tensiune de funcționare de 690 V
Date mecanice
Montare: Șină DIN sau placă de montare
Protecție IP: IP20 panou frontal (conform IEC 60529)
Temperatură de funcționare: -5...60 °C
Temperatură de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Dimensiuni: 180 mm înălțime, 85 mm lățime, 154 mm adâncime
Greutate netă: 1,65 kg
Date de conectare
Conectare circuit de control: terminal cu șurub, 1...4 mm² (solid/flexibil)
Conexiune transmisie de putere: conector, 4...50 mm² (solid/flexibil)
Cuplu de strângere: Circuit de alimentare: 9 N.m, Circuit de control: 1,7 N.m
Alte date
Frecvență maximă de funcționare: 100 operațiuni/oră
Tip contact auxiliar: comutat mecanic 1 NO + 2 NC (conform IEC 60947-5-1)
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificate: IECEE CB Scheme, UL, CSA, UKCA
