Comutatorul magnetic cu condensator Schneider Electric TeSys seria LC1DWK12N7 este un dispozitiv de comutare industrial de înaltă calitate, conceput special pentru comutarea condensatoarelor de corecție de fază. Acest dispozitiv, care face parte din familia de produse TeSys Deca, poate gestiona o putere de 63 kVAr într-o rețea de 400/415 V 50 Hz, fiind astfel alegerea ideală pentru instalații industriale medii și mari, fabrici de producție și alte locații în care compensarea puterii reactive este o cerință importantă. Dispozitivul aparține categoriei de utilizare AC-6b, ceea ce indică faptul că este optimizat special pentru comutarea condensatoarelor. Designul trifazat (3P) are 3 contacte de transfer de putere NO (normal deschise). Circuitul de control funcționează cu o bobină de 415 V c.a. 50/60 Hz, ceea ce asigură o aplicabilitate extrem de versatilă în diverse medii industriale. Circuitul de transfer de putere poate fi utilizat până la o tensiune maximă de 690 V c.a. 50/60 Hz, ceea ce permite o compatibilitate largă cu diverse sisteme. Puterea reactivă a comutatorului magnetic variază în funcție de tensiunea și frecvența de funcționare: 35 kvar la 230 V c.a. 50 Hz, 63 kvar la 400 V c.a. 50 Hz, 67 kvar la 440 V c.a. 50 Hz și până la 104 kvar la 690 V c.a. 50 Hz. Într-o rețea de 60 Hz, puterea nominală de comutare este de 30 kvar la 230 V, 60 kvar la 460 V și 80 kvar la 575 V. Dispozitivul are, de asemenea, contacte suplimentare: sunt incluse 1 contact auxiliar de comutare instantanee NO + 2 contacte auxiliare de comutare instantanee NC. Are o durată de viață electrică remarcabilă: 300.000 de cicluri de comutare la 400 V și 200.000 de cicluri la 690 V. Comutatorul magnetic cu condensator TeSys D LC1DWK12N7 este extrem de flexibil de instalat, deoarece poate fi montat atât pe șine DIN, cât și pe panouri. Dimensiunile dispozitivului sunt: înălțime 180 mm, lățime 85 mm, adâncime 154 mm. Greutatea netă a dispozitivului este de numai 1,65 kg. Conexiunile se realizează cu borne cu șurub, cu o secțiune transversală a cablului de 1-4 mm² pentru circuitul de control, în timp ce dimensiunea cablului care poate fi conectat la circuitul de alimentare poate varia între 4-50 mm², în funcție de tipul cablului. Cuplul de strângere este de 9 Nm pentru circuitul de alimentare și de 1,7 Nm pentru circuitul de control. Dispozitivul are protecție IP20 pe panoul frontal, o temperatură de funcționare cuprinsă între -5 °C și 60 °C și o temperatură de depozitare cuprinsă între -60 °C și 80 °C. Altitudinea maximă de funcționare este de 3000 de metri.

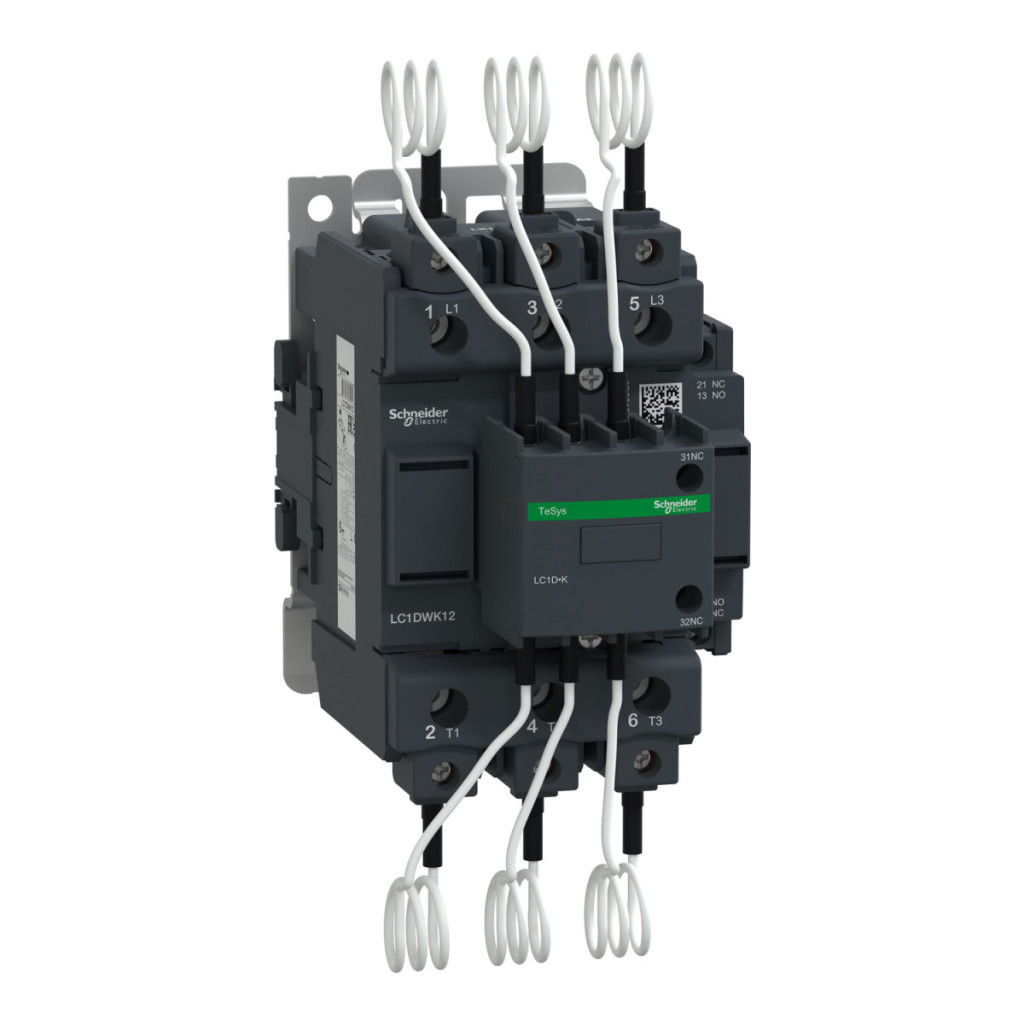

Schneider Electric TeSys D - LC1DWK12N7 - Comutator magnetic cu condensator, 60kVAr/400V, 3P+1z+2ny date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LC1D.K / TeSys Deca
Tipul produsului: Comutator magnetic cu condensator
Denumire scurtă a produsului: LC1DWK
Aplicație: Control
Aplicație comutator magnetic: Corecție factor de putere
Categorie de utilizare: AC-6b
Caracteristici electrice
Număr de poli: 3P
Configurație contact poli de putere: 3 NO
Tensiune nominală de funcționare: 690 V c.a. 50/60 Hz
Putere reactivă: 35 kvar la 230 V c.a. 50 Hz, 63 kvar la 400 V c.a. 50 Hz, 67 kvar la 440 V c.a. 50 Hz, 104 kvar la 690 V c.a. 50 Hz, 30 kvar la 230 V c.a. 60 Hz, 60 kvar la 460 V c.a. 60 Hz, 80 kvar la 575 V c.a. 60 Hz
Tip circuit de comandă: CA 50/60 Hz
Tensiune circuit de control: 415 V CA 50/60 Hz
Configurație contact auxiliar: 1 NO + 2 NC instantaneu
Durată de viață electrică: 300.000 de cicluri la 400 V, 200.000 de cicluri la 690 V
Caracteristici mecanice
Metodă de montare: șină DIN sau panou
Protecție IP: IP20 suprafața panoului frontal (conform IEC 60529) -5...60 °C
Temperatură de depozitare: -60...80 °C
Altitudine de funcționare: 0...3000 m
Dimensiuni (HxLxA): 180 x 85 x 154 mm
Greutate netă: 1,65 kg
Conexiuni
Tip conexiune: Terminale cu șurub
Cuplu de strângere: Circuit de transmisie a puterii: 9 N.m, Circuit de control: 1,7 N.m
Frecvență maximă de comutare: 100 cicluri/oră
Standarde și certificări
Standarde: EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 Nr. 60947-4-1
Certificări: Schema IECEE CB, UL, CSA, UKCA
