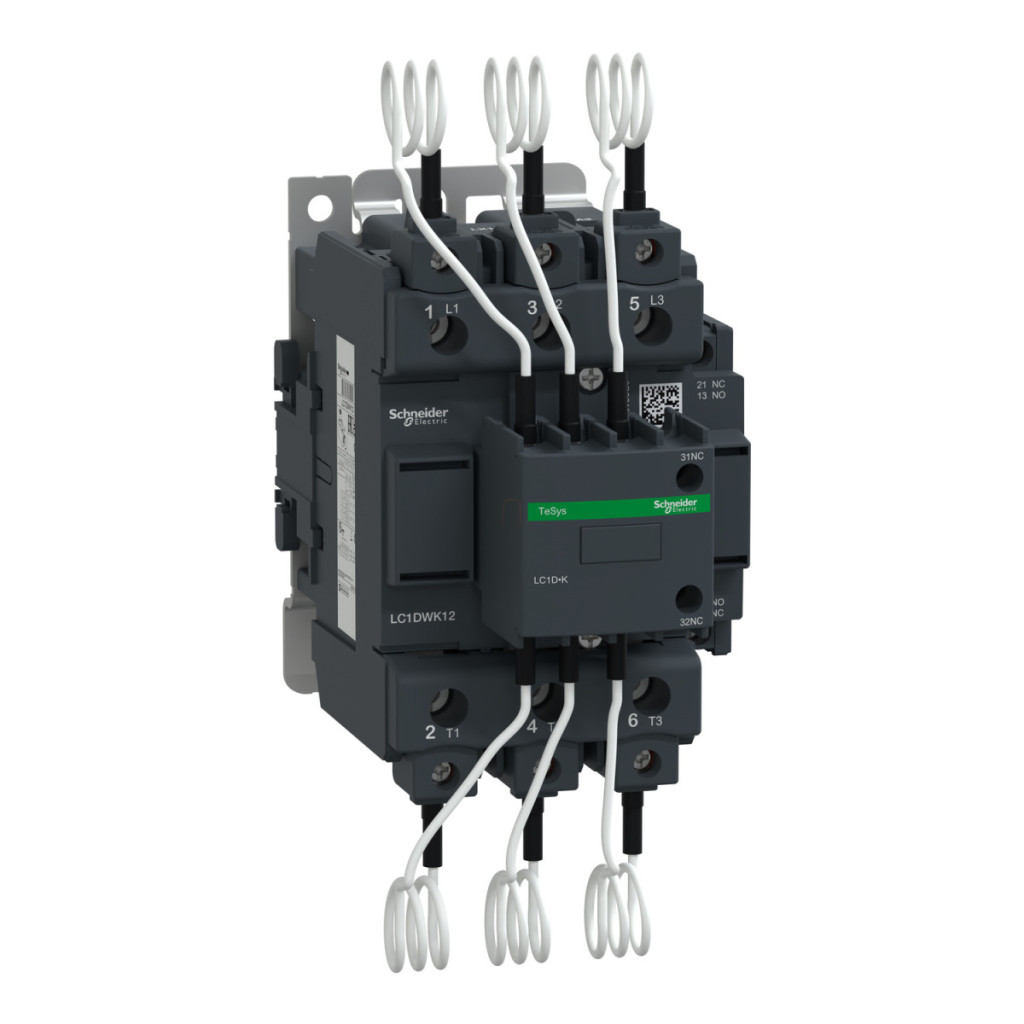

Comutatorul magnetic cu condensator Schneider Electric TeSys Deca LC1DWK12Q7 este un dispozitiv electric profesional conceput special pentru corectarea fazei și a factorului de putere. Acest dispozitiv de comutare de 63 kVAR, cu 3 poli, este o alegere excelentă pentru îmbunătățirea eficienței energetice în instalațiile industriale și comerciale, unde compensarea puterii reactive este un factor important. Acest membru al seriei TeSys Deca reprezintă calitatea fiabilă a Schneider Electric. Comutatorul are 3 contacte de putere NO (normal deschise), care sunt optimizate special pentru comutarea bateriilor de condensatoare. Circuitul de control funcționează la 380 V c.a. 50/60 Hz, în timp ce circuitul de putere poate suporta tensiuni de funcționare de până la 690 V c.a. La diferite niveluri de putere, dispozitivul este capabil să comute puterea condensatorului de 35 kVAr (230 V/50 Hz), 63 kVAr (400 V/50 Hz), 67 kVAr (440 V/50 Hz) sau chiar 104 kVAr (690 V/50 Hz). Este la fel de flexibil în rețelele de 60 Hz, oferind niveluri de putere de 30 kVAr (230 V), 60 kVAr (460 V) și 80 kVAr (575 V). Modelul LC1DWK12Q7 oferă o durată de viață remarcabilă, cu o rezistență electrică de 300.000 de cicluri de comutare la 400 V și 200.000 de cicluri la 690 V. Dispozitivul are, de asemenea, 1 contact auxiliar instantaneu NO + 2 NC care respectă standardul IEC 60947-5-1. Conexiunile sale sunt terminale cu șurub, atât pentru circuitul de control (pentru fire cu secțiune transversală de 1-4 mm²), cât și pentru circuitul de alimentare (pentru fire cu secțiune transversală de 4-50 mm²). Cuplul de strângere este de 9 Nm pentru circuitul de alimentare și de 1,7 Nm pentru circuitul de control. Frecvența maximă de funcționare este de 100 de operații de comutare pe oră. Din punct de vedere mecanic, dispozitivul are dimensiuni compacte: 180 mm înălțime, 85 mm lățime și 154 mm adâncime. Nivelul său de protecție este IP20 pe panoul frontal. Oferă opțiuni flexibile de montare: poate fi montat pe o șină DIN sau pe o placă de montare. Intervalul de temperatură de funcționare al dispozitivului este între -5 °C și +60 °C, iar intervalul de temperatură de depozitare este între -60 °C și +80 °C. Altitudinea de funcționare este de 0-3000 m deasupra nivelului mării. Comutatorul magnetic cu condensator LC1DWK12Q7 este conform cu cele mai importante standarde internaționale, inclusiv EN/IEC 60947-1, EN/IEC 60947-4-1, UL 60947-4-1 și CSA C22.2 Nr. 60947-4-1. Are certificări IECEE CB Scheme, UL, CSA și UKCA, ceea ce îl face potrivit pentru utilizarea în diverse sisteme electrice din întreaga lume. Produsul este recomandat în special pentru aplicații în care sunt importante performanțele fiabile de comutare, durata lungă de viață și funcționarea sigură.
Schneider Electric TeSys D - LC1DWK12Q7 - Comutator magnetic cu condensator, 60kVAr/400V, 3P+1z+2ny date tehnice
Caracteristici generale
Familia de produse: TeSys
Denumirea produsului: TeSys LC1D.K, TeSys Deca
Tipul produsului: Comutator magnetic cu condensator
Denumirea scurtă a dispozitivului: LC1DWK
Aplicația dispozitivului: Control
Aplicația comutatorului magnetic: Corecție factor de putere
Categorie de utilizare: AC-6b
Parametri tehnici
Descriere poli: 3P
Compoziția contactului de putere: 3 NO
Tensiune nominală de funcționare [Ue]: Circuit de putere: 690 V c.a. 50/60 Hz
Putere reactivă: 35 kvar la 230 V c.a. 50 Hz 60 °C
63 kvar la 400 V c.a. 50 Hz 60 °C
67 kvar la 440 V c.a. 50 Hz 60 °C
104 kvar la 690 V CA 50 Hz 60 °C
30 kvar la 230 V CA 60 Hz 60 °C
60 kvar la 460 V CA 60 Hz 60 °C
80 kvar la 575 V c.a. 60 Hz 60 °C
Tip circuit de comandă: c.a. 50/60 Hz
Tensiune circuit de comandă [Uc]: 380 V c.a. 50/60 Hz
Configurație contact auxiliar: 1 NO + 2 NC instantaneu
Durată de viață electrică: 300.000 de cicluri la Ue 400 V
200.000 de cicluri la Ue 690 V
Viteza maximă de funcționare: 100 operații de comutare/oră
Caracteristici fizice
Metodă de montare: șină DIN, placă de montare
Grad de protecție IP: IP20 panou frontal (conform IEC 60529)
Temperatura ambiantă de funcționare: -5...60 °C
Temperatura ambiantă de depozitare: -60...80 °C Altitudine de funcționare: 0...3000 m Dimensiuni: 180 mm înălțime, 85 mm lățime, 154 mm adâncime Greutate: 1,65 kg 1,65 kg
Conexiuni
Tip conexiune: Circuit de control: borne cu șurub
Circuit de alimentare: conectori
Cuplu de strângere: Circuit de alimentare: 9 N.m pe conector
Circuit de control: 1,7 N.m pe borne cu șurub
Standarde și certificări
Standarde: EN/IEC 60947-1
EN/IEC 60947-4-1
UL 60947-4-1
CSA C22.2 Nr. 60947-4-1
Certificări de produs: Schema IECEE CB
UL
CSA
UKCA
